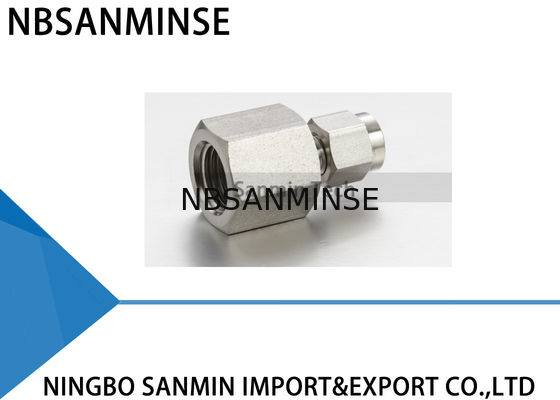

FC Тип Внутренний разъем из нержавеющей стали 316L Трубный фитинг Сантехнический фитинг Высокое качество Sanmin
Описание трубных фитингов
Трубный фитинг — это механизм, используемый как для герметизации, так и для захвата трубок. Механическое преимущество и геометрия такого типа фитинга обеспечивают герметичное соединение.
Для сборки просто вставьте трубку в собранный узел до упора в плечо корпуса фитинга. Две втулки приводятся вперед между гайкой и корпусом фитинга с помощью механической силы, создаваемой вращением гайки по часовой стрелке. Задняя втулка прижимается к конической задней части передней втулки, которая под действием силы входит в коническое отверстие корпуса.
Задняя втулка радиально обжимается на трубке, одновременно поднимая переднюю втулку для образования полной уплотнительной поверхности на конической поверхности корпуса.
Поворот гайки на 1-1/4 оборота от положения затяжки рукой обеспечивает равномерное движение уплотнительных элементов. Это обеспечивает эффективное уплотнение как при высоком давлении, так и в условиях сверхвысокого вакуума.
Резка труб
Для резки труб можно использовать два разных метода:
1. Труборез
2. Ножовка
Резка ножовкой
Чтобы разрезать трубу ножовкой и получить ровные концы, трубу необходимо резать с помощью направляющих блоков.
Этот метод резки требует снятия фаски с концов трубы.
Обращение с трубами
Царапины на трубке могут вызвать утечки. Поэтому важно обращаться с трубкой осторожно, чтобы снизить риск утечек.
Некоторые меры предосторожности
1. Трубы нельзя тащить по полу.
2. Трубы нельзя вытаскивать из стойки для труб, особенно в случае труб большого наружного диаметра.
Проверка труб
Использование: Это калибр "не проходит" и должен использоваться следующим образом:
Соберите фитинг согласно следующим инструкциям: 1/4 дюйма (6 мм), 3/8 дюйма, 1/2 дюйма (12 мм) – сделайте 1-1/4 оборота от затяжки рукой. Проверьте зазор между гайкой и корпусом с помощью соответствующего калибра. Если калибр легко входит в зазор, затяните гайку дальше, пока калибр не перестанет входить в зазор.
Высокая безопасность
В приложениях с суровыми условиями и высоким давлением мы рекомендуем следующие процедуры установки:
1. Убедитесь, что гайка затянута рукой.
2. Вставьте трубку (до упора в плечо).
3. Поверните гайку ключом до тех пор, пока трубка не перестанет свободно вращаться.
4. Отметьте положение гайки.
5. Поверните гайку на 1-1/4 оборота.
Этот метод гарантирует, что даже если наружный диаметр трубки находится на минимальном допуске, втулки будут контактировать с трубкой в течение полного оборота на 1-1/4.
Для обеспечения максимальной надежности и производительности фитинга следует уделять большое внимание выбору трубок для каждого применения.
Почему выбирают нас
1: Высокое качество по конкурентоспособной цене.
2: Заказ образца и небольшой заказ приемлемы.
3: Индивидуальный подход к вашему специальному запросу.
4: Предоставление бесплатной информации о продуктах.
5: Гарантированное надежное качество и активное послепродажное обслуживание.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности –услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, систем подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и гидравлических фитингов, манометров и т.д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
латуни, алюминия.например, клапаны высокого давления / электромагнитные клапаны / электрические клапаны /водяные клапаны/пневматические клапаны/ пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические брендовые товары, приборы?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
Меры противодействия в условиях экстремально низких температур Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьба становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления эффекта герметизации обычно используются герметик или лента.
Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких температур или экстремально низких температур?Ключевые моменты Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температур Уплотнения
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовая резина, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообогрев |
Металлические компоненты |
| Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной вязкостью, предотвращайте утечки из-за холодной усадки |
Управляющие компоненты |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Монтаж |
| Держитесь подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
