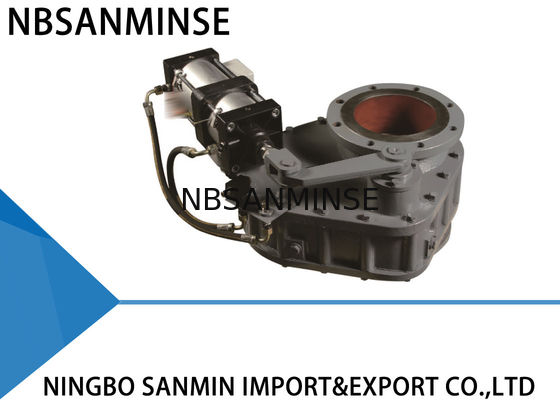

Двухдисковый клапан для цементных заводов / электростанций, отличная износостойкость
Информация о производстве
Вращающийся дисковый клапан использует структуру трения из керамики или твердого металла, что делает его более устойчивым к истиранию и обеспечивает лучшую герметичность. Благодаря уникальной конструкции требуется лишь небольшая начальная нагрузка. Кроме того, зола практически не скапливается в корпусе клапана по той же причине. Все эти особенности делают вращающийся дисковый клапан долговечным.
Принцип работы
Привод перемещает шток и рычаг на четверть оборота, что приводит в движение диск. Вся уплотнительная поверхность диска постоянно контактирует с седлом или прокладкой под действием силы, создаваемой витыми пружинами. Эти пружины позволяют диску перемещаться вертикально. Это компенсирует тепловое расширение и сжатие компонентов клапана, а также преодолевает эффект любого противодавления, для которого он был разработан, и между уплотнительными поверхностями. Различия в касательных силах трения диска о седло вызывают вращение диска на его седле при цикличности клапана, тем самым срезая и стирая любой технологический материал, который может накапливаться. Все эти особенности делают вращающийся дисковый клапан долговечным. Он обеспечит надежную поддержку вашей системы.
Применение
Вращающийся дисковый клапан может использоваться в системах транспортировки золы на тепловых электростанциях. Он также может применяться на шахтах, цементных заводах, известковых заводах, металлургических заводах, химических заводах и в других областях, где необходимо транспортировать едкую или абразивную золу.
Технические параметры
. Максимальное рабочее давление: 1,0 МПа
. Максимальное испытательное давление: 1,5 МПа
. Рабочая температура: ≤ 200℃
. Испытательное давление на герметичность: 1,1 МПа
Установка
1. Перед установкой внимательно прочтите данное руководство и проверьте состояние пневматического привода.
2. Убедитесь, что размеры фланца, максимальное рабочее давление и внутренний номинальный диаметр соответствуют требованиям.
3. Не регулируйте болты и гайки. Убедитесь, что центры двух трубопроводов и центра клапана соосны. Поверхность фланца должна быть гладкой и горизонтальной без относительно большого уклона, чтобы клапан мог хорошо крепиться и работать. Кроме того, болты должны быть затянуты симметрично.
4. После установки закачайте воздух в два воздухозаборника пневматического привода и убедитесь, что тарелка клапана работает правильно.
5. Если установлен переключатель управления, убедитесь, что его параметры соответствуют внешнему источнику питания и он может правильно работать в полностью открытом или полностью закрытом положении.
Метод устранения неполадок
| Неисправности |
Причина |
Метод устранения неполадок |
| Утечка |
Постороннее тело |
Удалите постороннее тело |
| Уплотнительная шайба неисправна |
Замените уплотнительную шайбу |
| Истирание сердечника клапана |
Замените сердечник клапана |
| Клапан не может открыться или закрыться |
Вращающиеся детали стали гибкими или неисправными |
Отрегулируйте или замените соответствующие детали |
| Недостаточное давление или утечка |
Проверьте и отремонтируйте линию подачи воздуха |
| Пневматические компоненты устарели или неисправны |
Замените соответствующие пневматические компоненты |
Размеры установки и контур
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Основные компоненты и материалы
| № |
Элемент |
Материал |
№ |
Элемент |
Материал |
| 1 |
Верхний корпус клапана |
Ковкий чугун |
5 |
Нижний корпус клапана |
Ковкий чугун |
| 2 |
Уплотнительное кольцо |
Керамика или сплав |
6 |
Вращающийся вал |
Сталь 45# |
| 3 |
Тарелка клапана |
Керамика или сплав |
7 |
Поворотный рычаг |
Ковкий чугун |
| 4 |
Качающийся рычаг |
Ковкий чугун |
8 |
Пневматический привод |
Алюминий |
