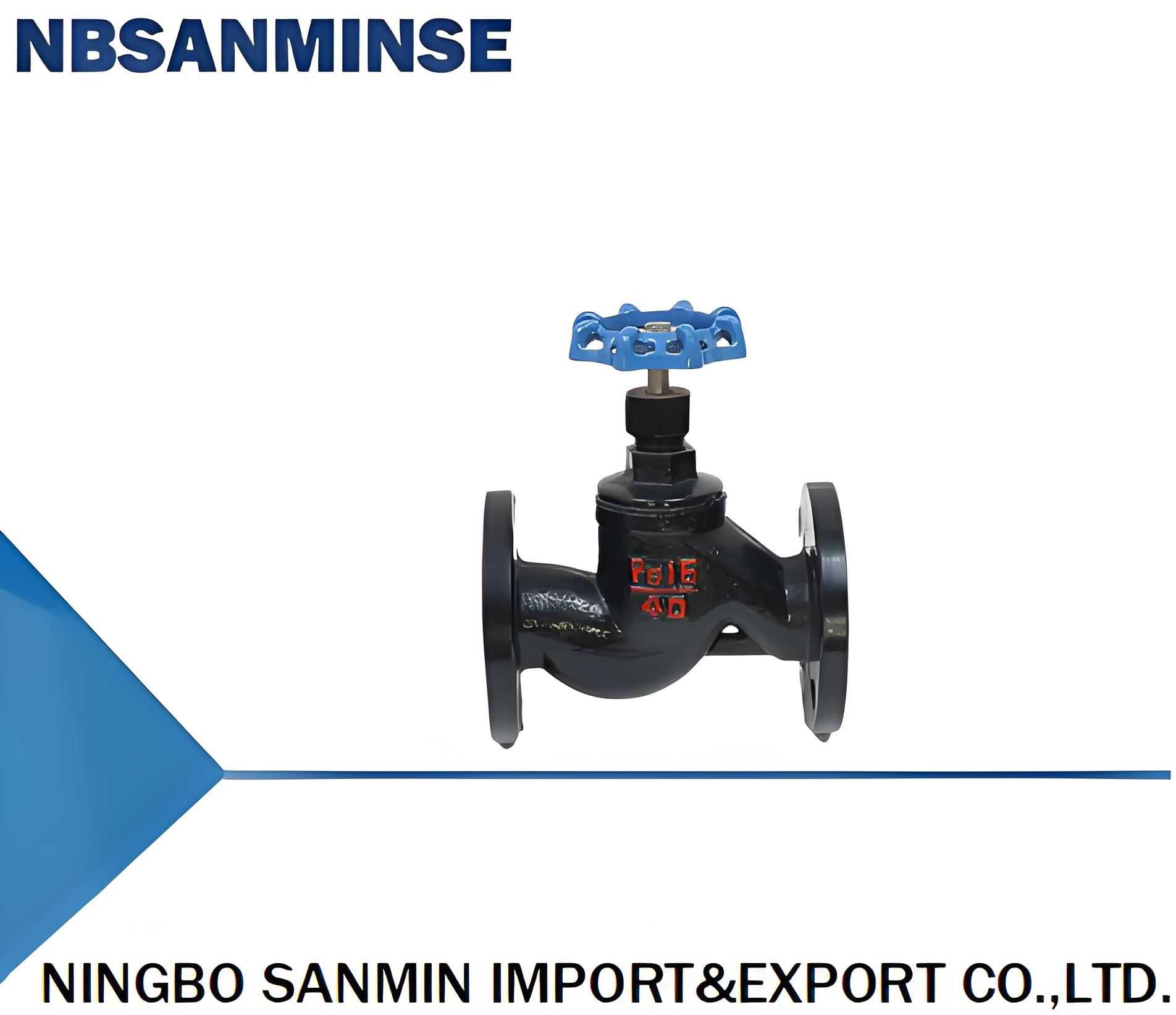

Flange type globe valve

Место происхождения:	Китай	Фирменное наименование:	NBSANMINSE
Номер модели:	20А-15 20А-20 20А-25 20А-32 20А-40 20А-50

Подробная информация
Код:	20А-15 20А-20 20А-25 20А-32 20А-40 20А-50	Номинальный диаметр:	15 20 25 32 40 50
Нить трубы:	1/2" 3/4" 1" 11/4" 11/2" 2"	Размер (mm):	L 90 100 120 140 170 200 S 27 34 46 55 65 75 H 120 126 140 152 165 178 H1 129 136 154 162 180 200 DO
Наименование части:	Корпус клапана, крышка клапана, герметичное кольцо для идентификации клапана	Материал:	Серое чугун, пластиковая латунь, нержавеющая сталь латунь, нержавеющая сталь PTFE асбестовый каучук
Номинальное давление:	10,6 МПа	Давление испытания прочности:	2.4MPa
Испытательное давление уплотнения:	10,6 МПа	Операционная температура:	≤ 150°C
Рабочая среда:	вода, пар, масло

Характер продукции

Flange type globe valves are mainly used on steam pipelines with a temperature ≤ 200 and a pressure of PN1.6, to open and close the pipeline medium or regulate the flow rate. 201 J41T-16 J41H-16 J41F-16 Code: 204 J11T-16 J11H-16 J11F-16 Internal Thread Stop Valve Main Technical Parameters Nominal Pressure PN1.6MPa Strength Test Pressure 2.4 Sealing Test Pressure 1.6 Working Temperature ≤ 150 ℃ Working Medium: Water, Steam, Oil Main Parts Material Part Name Material Valve Body, Valve Cover, Valve Identification Gray Cast Iron, Forged Seal Ring Brass

Flange type globe valve 0

code	Nominal Diameter	pipe threadG	size(mm)					Part name	material
			L	S	H	H1	DO
20A-15	15	1/2"	90	27	120	129	60
20A-20	20	3/4"	100	34	126	136	60	Valve body, valve cover, valve identification	Gray cast iron, malleable
20A-25	25	1"	120	46	140	154	80	sealing ring	Brass, stainless steel
20A-32	32	11/4"	140	55	152	162	90	valve stem	Brass, stainless steel
20A-40	40	11/2"	170	65	165	180	90	filler	PTFE
20A-50	50	2"	200	75	178	200	100	shim	asbestos rubber sheet
Nominal pressure			1.6Mpa
strength test pressure			2.4Mpa
Seal test pressure			1.6Mpa
operation temperature			≤150℃
Working medium			Water, steam, oil
