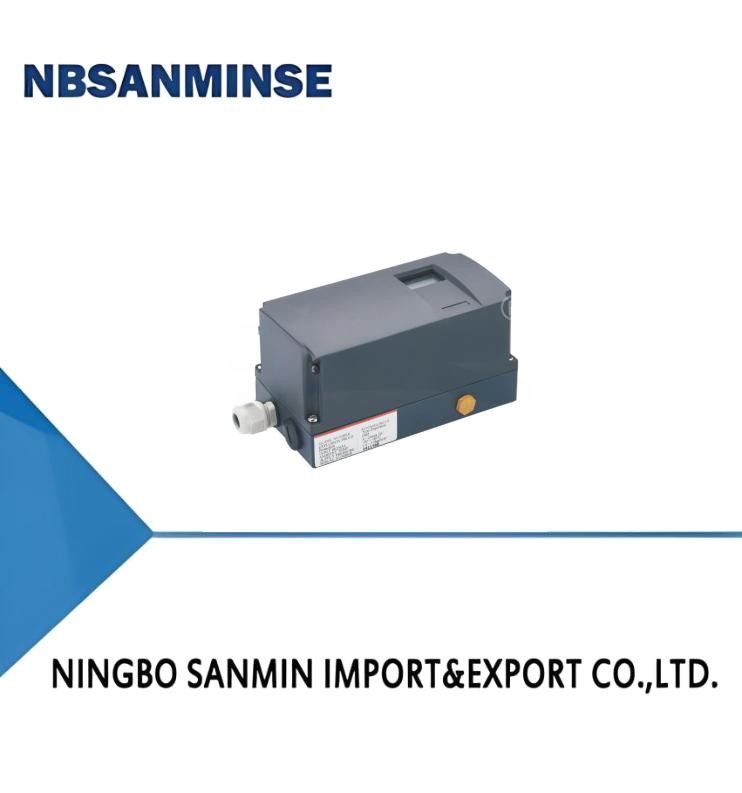

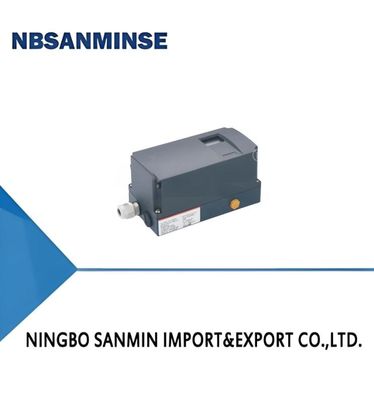

Интеллектуальный позиционер электропривода CN5000 |
|
|
1. Этот позиционер имеет полностью цифровое управление, высокую надежность, хорошую стабильность, малый объем, легкий вес и т. д.
2. Удобная отладка. Без каких-либо инструментов, просто нажмите несколько кнопок на интерфейсе позиционера, чтобы завершить отладку.
3. Функции легко настраиваются и регулируются: способ реакции при срабатывании/отключении, тип открытия/закрытия клапана, выходная характеристика, прямая или угловая траектория хода, а также прямые настройки.
|
|
Во-первых, обзор продукта
Интеллектуальный позиционер электропривода CN5000, использующий полностью цифровое управление и эксплуатацию, подходит для прямоходных или угловых пневматических приводов. Может использоваться с односторонним и двусторонним действием. Позиционер представляет собой двухпроводную систему приборов, обеспечивает функцию регулирования ПИД, а также является высокоинтеллектуальным устройством управления в качестве регулятора и позиционера. Позиционер управляется входными сигналами 4-20 мА, ПИД-регулирование осуществляется через выходную последовательную цепь +24 В постоянного тока с передатчиком. В то же время, помимо преобразования выходного тока регулятора в основные функции приводного регулятора, он обеспечивает соответствующее открытие клапана в соответствии с выходными управляющими сигналами регулятора, учитывая трение штока клапана в работе, смещение из-за изменения давления среды, вызванное несбалансированной силой, для достижения правильного позиционирования. Поддерживает протокол связи HART.
|
| Модель |
CN5000 |
| Форма действия |
Одностороннее действие |
Двустороннее действие |
| Входной сигнал |
4-20мА постоянного тока |
| Минимальный ток сигнала |
3,0 мА (стандартный тип), 3,8 мА (HART) |
| Давление воздуха на входе |
1,4-7 кгс/см2 (0,14-0,7 МПа) |
| Ход |
10-150 мм |
0-60° 0-90° |
| Интерфейс питания |
G1 / 2, NPT 1 / 2 (опция) |
Ошибка гистерезиса |
±0,5% от полной шкалы |
| Интерфейс подачи воздуха |
NPT 1 / 4 (опция) |
Точность повторения |
±0,3% от полной шкалы |
| Степень защиты |
IP65 |
Выходная характеристика |
Линейная, равнопроцентная, быстрое открытие |
| Взрывозащита |
Ex ia II CT6 Gb |
Уровень сейсмостойкости |
6G |
| Температура хранения |
-40-80℃ |
Связь (опция) |
Связь HART |
| О: Мы можем производить многие виды из нержавеющей стали,абочая температура |
-30-70℃ |
Обратная связь |
4-20мА (DC24V) |
| Влажность окружающей среды |
5-95% относительной влажности (при 40℃) |
Материал |
Алюминиевый сплав |
| Линейная |
±1% от полной шкалы |
О: Мы можем производить многие виды из нержавеющей стали,ес |
1,5 кг |
| Импеданс |
Обычный 3250/20мА постоянного тока, HART 340/20мА постоянного тока |
Покрытие |
Эпоксидно-полиэфирное электростатическое напыление |
|
* Приведенные выше параметры рассчитаны при атмосферной температуре 20 °C, абсолютном давлении 760 мм рт. ст., относительной влажности 65% RH в качестве эталона.
Третье, Инструкции по установке
1. Основной вал соединяется с позиционером через пневматический привод. Подключения выходных труб не должны иметь утечек.
2. Нажмите комбинацию клавиш "+" и "-", чтобы переместить клапан в положение полуоткрытия, проверьте, находится ли отображаемое значение на 50%, если нет, поверните регулировочную шестерню, чтобы оно оказалось в этом диапазоне; Нажмите комбинацию клавиш "+" и "-", чтобы переместить клапан и наблюдать за значениями положения клапана на экране в пределах следующего диапазона: A, Прямоходный (20%-80%). B, Угловой ход (5%-95%).
3. Одновременно удерживайте функциональные клавиши и клавишу "+" более 5 секунд, чтобы начать автоматическую инициализацию.
4. После успешной инициализации нажмите FINISH, затем нажмите функциональную клавишу более 5 секунд, чтобы выйти.
5. Удерживайте функциональную клавишу более 5 секунд, чтобы войти в меню, нажмите клавишу "+" для изменения значения, затем нажмите клавишу "-" для восстановления значения. Нажмите клавишу режима более 5 секунд для сохранения и выхода.
|
| Модель |
Функциональная форма |
Выходная характеристика |
Режим действияТип защиты |
Электрический интерфейс |
Газовый |
интерфейсТип установки |
CN5000 |
| 0 Стандартная |
функция
Прямоходный
|
S Одностороннее действие |
N Обычный тип |
1 G1/2 (опция)
|
1 Rc1/4 (опция) |
0 Стандартные монтажные аксессуары (прямые) |
1 Функция обратной связи по положению клапана |
| Угловой ход |
D Двустороннее действие |
A Взрывозащищенный тип |
2 NPT1/2 (опция) |
2 NPT 1 / 4 (опция) |
0 Монтажные аксессуары (форма, см. фото) |
2 HART |
| _____ |
В: Можете ли вы предложить бесплатные образцы? |
В: Можете ли вы предложить бесплатные образцы? |
_____ |
В: Можете ли вы предложить бесплатные образцы? |
В: Можете ли вы предложить бесплатные образцы? |
(размер по заказу покупателя)
3 Обратная связь по положению клапана + HART
|
| _____ |
В: Можете ли вы предложить бесплатные образцы? |
В: Можете ли вы предложить бесплатные образцы? |
В: Можете ли вы предложить бесплатные образцы? |
В: Можете ли вы предложить бесплатные образцы? |
В: Можете ли вы предложить бесплатные образцы? |
В: Можете ли вы предложить бесплатные образцы? |
О: Да,
но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055 В: Каков ваш бизнес-спектр?
О: Наш бизнес-спектр - это
экспорт автоматизированных деталей полным контейнером и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров,пневматических и гидравлических фитингов, манометров, и т. д.В:
Какие типы продуктов вы можете производить?О: Мы можем производить многие виды из нержавеющей стали,латуни, алюминия
и других материалов. например, клапаны высокого давления, электромагнитные клапаны / электрические клапаны / водяные клапаны / пневматические клапаны/ пневматические цилиндры / гидравлические клапаны / гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные бренды пневматического и гидравлического оборудования, измерительных приборов?О: Да, мы можем поставлять такие бренды, как Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т. д.В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британской или метрической системы? В чем разница между резьбами PT, NPT и G?
О:
Фторкаучук, ПТФЭ Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает перегорание катушек соленоидного клапана? О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотный клапан, проблемы с сердечником клапана и пружиной,
горячая среда, сильная вибрация и т. д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
Ключевые моменты
Меры противодействия в условиях высоких температурМеры противодействия в условиях экстремально низких температур Уплотнения
Фторкаучук, ПТФЭ Низкотемпературный нитрил, силиконовая резина, полиуретан
| Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
| Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), обогрев |
| Металлические компоненты |
Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
| Управляющие компоненты |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
| Установка |
Держите подальше от источников тепла, добавляйте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
|
|
|
