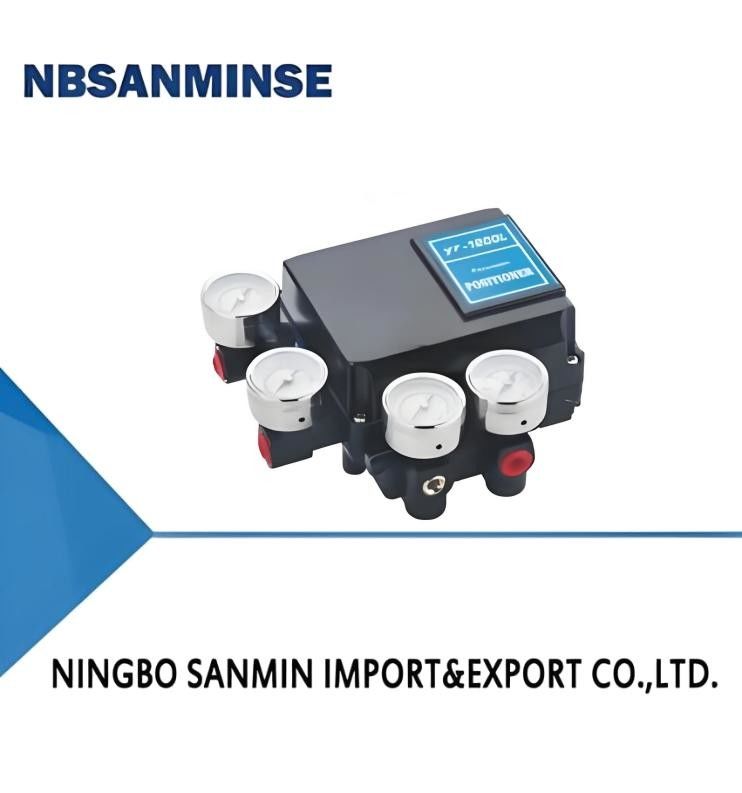

| Пневматический позиционер клапана серии YT 1200 позиционер |
|
|
1. Конструкция сейсмостойкой арматуры, работающая в условиях сильной вибрации и очень стабильная.
2. После более чем 1 миллиона циклов испытаний на усталость и сейсмических испытаний, для обеспечения стабильности продукции.
3. Скорость реакции. Точное позиционирование.
4. Путем простой замены деталей можно реализовать управление ходом 1/2 минуты.
5. Низкий расход воздуха, хорошая энергосбережение.
6. Преобразование прямого и обратного хода очень простое.
|
Прежде всего, обзор продукта
Пневматический позиционер клапана серии YT 1200 получает от системы управления сигнал давления воздуха 3 ~ 15 psi, в соответствии с сигналом давления точно регулирует открытие клапана. |
| Модель |
YT1200L |
YT1200R |
| Проект |
Прямой ход |
Угловой ход |
| Одностороннего действия |
Двустороннего действия |
Одностороннего действия |
Двустороннего действия |
| Входной сигнал |
0.2~1.0кгс/см2 (3 ~ 15 psi), (Также применимо для технологического контроля) |
| Ход |
Стандартный тип: 20~70 мм тип
Выбор: 70~150 мм
|
0~90° |
| Размер интерфейса подачи воздуха |
Стандартный тип: PT 1 / 4 (манометр PT / 1 / 8)
Выбор: NPT 1 / 4 (манометр NPT / 1 / 8)
|
|
Манометр (выходное давление)
|
Стандарт:
0~2.0кгс/см²
0~4.0кгс/см²
0~10кгс/см²
|
Стандарт:
0~2.0кгс/см²
0~4.0кгс/см²
0~10кгс/см²
|
| Подача давление |
1.4~7.0кгс/см2(20~100psi) |
| Степень защиты |
IP66 |
| Кулачок |
Линейный |
| Температура окружающей среды |
-20~70℃ |
| Линейный |
±1.0%FS |
±2.0%FS |
| Степень гистерезиса |
±0.75%FS |
±1.0%FS |
| Чувствительность |
±0.3%FS |
±0.5%FS |
| Повторяемость |
±0.3%FS |
±0.5%FS |
| Расход воздуха |
3.0 л/мин (Sup=1.4кгс/см2), 11 л/мин (Sup=4.0кгс/см2) |
| Поток |
80 л/мин (Sup=1.4кгс/см2), 200 л/мин (Sup=4.0кгс/см2) |
| Материал |
Литой алюминий |
| Вес |
1.7 кг |
| Модель |
Акшн тип |
Способ действия |
Обратная связь полюс (YT-1200L) |
Обратная связь полюс (YT-1200R) |
Подача воздуха интерфейс |
Окружающая температура |
| YT1200 |
L линейный шаблон |
S Одностороннего действия |
1 40 мм (следующий) |
1 M6X40L |
1 PT |
S -20℃~70℃ |
| R Угловой ход |
D Двустороннего действия |
2 40~70 мм |
2 M6X63L |
2 NPT |
H -20℃~120℃ |
|
|
3 70~100 мм |
3 M8X40L |
|
L -40℃~70℃ |
|
|
4 100~130 мм |
4 M8X63L |
|
|
|
|
5 130~150 мм |
5 Стандарт NAMUR |
|
|
В: Не могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности - услуги экспортера автоматизированных деталей полным контейнером, и продажа пневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов, пневматических клапанов, электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневмогидравлических фитингов, манометров и т.д.
В: Какие типы продуктов вы можете производить?
О: Мы можем производить многие виды обработки нержавеющей стали, латуни, алюминия материалов.например, высоко давление клапаны / соленоидные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторы и так далее.
В: Можно ли изготовить продукт с нашим логотипом и брендом?
О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вы должны предоставить нам разрешение, если это возможно.
В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, измерительные брендовые товары?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В: Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О: Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьба становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, а для усиления герметизирующего эффекта обычно используются герметик или лента.
Резьба G - цилиндрическая трубная, используемая для негерметичных соединений; Резьба PT - коническая трубка, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубкой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек соленоидного клапана?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,окружающая среда высокая температура, сильная вибрация и т.д.
В: На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
| Ключевой момент |
Меры противодействия в условиях высоких температур |
Меры противодействия в условиях экстремально низких температур |
| Уплотнения |
Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
| Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термостатирование |
| Металлические компоненты |
Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной вязкостью, предотвращайте утечки из-за холодного сжатия |
| Компоненты управления |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
| Монтаж |
Держитесь подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
