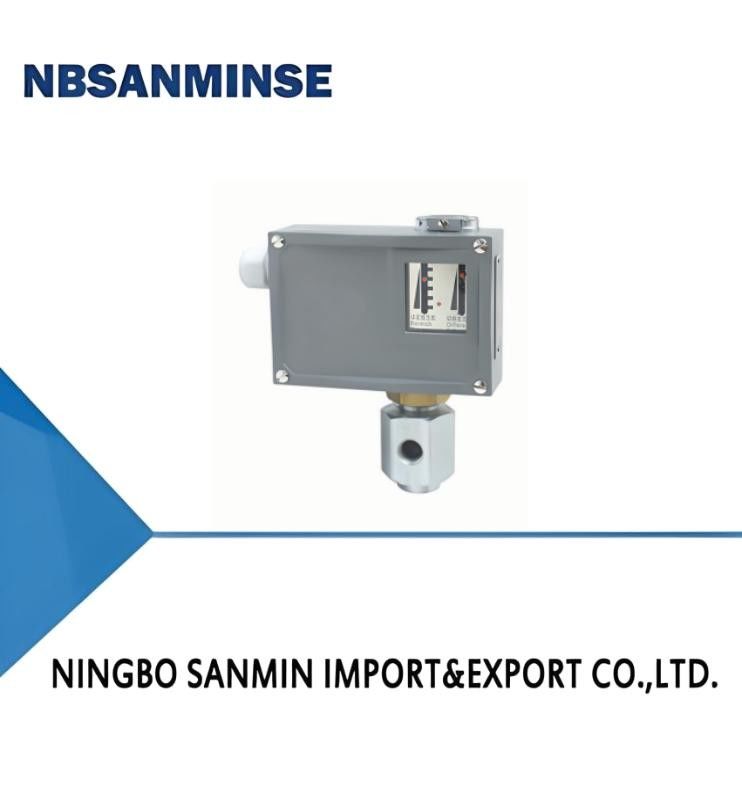

TL5228 Регулятор давления с переключателем давления
Контактное лицо : Ina Chen
Номер телефона : 0086-15168536055
WhatsApp : +8615168536055
| Место происхождения: | Китай | Фирменное наименование: | NBSANMINSE |
|---|---|---|---|
| Сертификация: | CE | Номер модели: | TL0402 |
|
Подробная информация |
|||
| Switching element: | Microswitch | Ambient temp.: | －5℃～50℃ |
|---|---|---|---|
| Medium temp.: | 0～100℃ | Repeatability error: | ≤1.5% |
Характер продукции
Обзор
Выключатель давления/регулятор давления TL0402 использует пистоновый датчик с выпускным портом, который может использоваться для нейтрального гидравлического масла и других материалов.
Значение настройки переключателя давления/регулятора давления TL0402 регулируется с диапазоном настройки 0,3-40 МПа.
Основные технические характеристики
| Переменный элемент | Микровыключатель |
|---|---|
| Степень защиты, обеспечиваемая корпусом | IP65 ((Соответствует стандарту DIN40050 и эквивалентен стандарту IP65 в GB4208) |
| Температура окружающей среды | -5°C ≈50°C |
| Средняя температура | 0 ≈ 100°С |
| Положение установки | Интерфейс давления расположен вертикально вниз (с возможностью наклона на 15 °) |
| Противовибрационная производительность | TL0402:40m/s2TL0403:20m/s2 |
| Ошибка повторения | ≤ 1,5% |
| Контактная способность | AC 220V 6A ((сопротивление) |
Спецификации
Разница переключения не регулируется
| Диапазон регулировки значения установки (MPa) | Разница переключения не более (MPa) | **Допустимое давление 1 (МПа) | Частота переключения/минута | Материал датчика давления | Внутренняя нить интерфейса | Масса (кг) | Номер рисунка габаритных размеров | Номер каталога заказа | |
|---|---|---|---|---|---|---|---|---|---|
| Корпус | Пистоны | ||||||||
| 0.3?? 4 | 0.4 | 16 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0402.10-191019 |
| 0.3 ¢ 6.3 | 0.6 | 16 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0402.10-192019 |
| 0.5 ¢10 | 0.9 | 30 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0402.10-202019 |
| 0. 5 ¢16 | 1.2 | 30 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0402.10-203019 |
| 1 ¢ 25 | 2 | 80 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0402.10-215019 |
| 1 ¢40 | 2.2 | 80 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0402.10-216019 |
Дифференциал переключения регулируемый
| Диапазон регулировки значения установки (MPa) | Разница переключения не более (MPa) | **Допустимое давление 1 (МПа) | Частота переключения/минута | Материал датчика давления | Внутренняя нить интерфейса | Масса (кг) | Номер рисунка габаритных размеров | Номер каталога заказа | |
|---|---|---|---|---|---|---|---|---|---|
| Корпус | Пистоны | ||||||||
| 0.3?? 4 | 0.6 | 16 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 0.3 ¢ 6.3 | 0.8 | 16 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.95 | 01 | TL0402.00-192019 |
| 0.5 ¢10 | 1.2 | 30 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.95 | 01 | TL0402.00-202019 |
| 0. 5 ¢16 | 1.6 | 30 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.95 | 01 | TL0402.00-203019 |
| 1 ¢ 25 | 2.6 | 80 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.95 | 01 | TL0402.00-215019 |
| 1 ¢40 | 3.5 | 80 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.95 | 01 | TL0402.00-216019 |
Разница переключения не регулируется (небольшая разница переключения)
| Диапазон регулировки значения установки (MPa) | Разница переключения не более (MPa) | **Допустимое давление 1 (МПа) | Частота переключения/минута | Материал датчика давления | Внутренняя нить интерфейса | Масса (кг) | Номер рисунка габаритных размеров | Номер каталога заказа | |
|---|---|---|---|---|---|---|---|---|---|
| Корпус | Пистоны | ||||||||
| 0.3?? 4 | 0.3 | 16 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 0.3 ¢ 6.3 | 0.5 | 16 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5 ¢10 | 0.7 | 30 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0403.70-202019 |
| 0. 5 ¢16 | 1 | 30 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0403.70-203019 |
| 1 ¢ 25 | 1.5 | 80 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0403.70-215019 |
| 1 ¢40 | 1.8 | 80 | 30 | Оцинкованная сталь | сталь | G1/4 | 0.9 | 01 | TL0403.70-216019 |
Примечание: при практической работе даже кратковременное пиковое давление не может превышать
