Главная страница ПродукцияПневматические электромагнитный клапанСерия ACV. Базовый вакуумный генератор

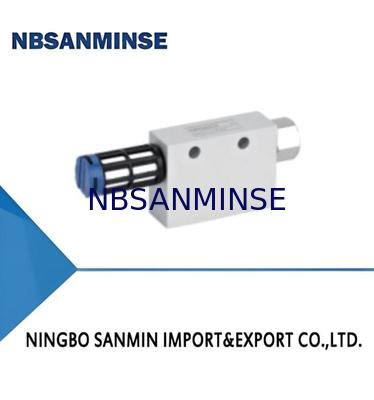

ACV Series Basic Vacuum Generator
ACV Series Basic Vacuum Generator
Контакт

Серия ACV. Базовый вакуумный генератор

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Фирменное наименование: NBSANMINSE
Model Number: ACV-05HS

Подробная информация
Rated air supply pressure bar: 5.0 Specification: HS - High vacuum level type（-87kPa）
Pressure switch: Nil - Without pressure switch Max. vacuum flow NL/min: 7
Air consumption NL/min: 13

Характер продукции

Особенности
◇ Одноступенчатая и компактная конструкция
◇ Тип высокого уровня вакуума и тип большого потока по выбору
◇ Необязательно переключатель давления
Преимущества
◇ Долгий срок службы и легкое обслуживание
◇ Соблюдать все условия труда
◇ Эффективный и простой переключатель давления для непосредственного обнаружения
Заявления
◇ Широко используется во всех типах вакуумных систем.
◇ Подходит для различных видов обработки, таких как автомобильные,
Металлический лист, древесина, продукты питания и упаковка и т.д.
◇ Тип высокого вакуума и тип большого потока для различных случаев
◇ Простая конструкция, металлическая сосна и корпус могут использоваться в особых случаях
В условиях сложной окружающей среды его легко содержать и очищать.
Серия ACV. Базовый вакуумный генератор 0
Структура
◇ (1)А.Порт снабжения
◇ (2)VАкуум порт
◇ (3) Углушитель
◇ (4) Выключатель давления
◇ (5)А.орех
Серия ACV. Базовый вакуумный генератор 1

Как заказать
Серия ACV. Базовый вакуумный генератор 2

Выбор
  Модель/давление переключатель Модель/давление переключатель
  Нил-Без давление переключатель CK-With регулируемый давление переключатель
Нил-Без давление переключатель CK-With регулируемый давление переключатель
  ACV-05HS ACV-05HSCK
ACV-05L5 ACV-05LSCK
  ACV-10HS ACV-10HSCK
ACV-10LS ACV-10LSCK
  ACV-15HS ACV-15HSCK
ACV-15L ACV-15LSCK
  ACV-20HS ACV-20HSCK
ACV-20LS ACV-20LSCK
  ACV-25HS

ACV-25L5
  ACV-30HS

ACV-30LS
Технические параметры
Модель Рейтинговый  воздух
поставки   давление
бар		 Макс. Макс.
вакуум уровень
- КПА		 Макс. Макс.
вакуум поток
NL/мин		 Воздух
потребление
NL/мин		 Шум
Уровень
dB ((A)		 Работа
температура
°C		 Мы
без
переключатель		 (g)
  CK		 Рекомендуется h
Авиаснабжение
(П)		 Осе Дайте. (мм)
Вакуумный порт
(V)
ACV-05HS 5.0  87  7  13  68  0 ~ 60 80  120  φ8 φ8
ACV-10HS 5.0  90  27  44  68  0 ~ 60 80  120  φ8 φ8
ACV-15HS 5.0  90  63  100  72  0 ~ 60 140  190  φ8 φ8
ACV-20HS 5.0  90  110  180  72  0 ~ 60 350  460  φ8 φ10
ACV-25HS 5.0  90  160  265  75  0 ~ 60 730  700  φ10 φ12
ACV-30HS 5.0  90  225  385  75  0 ~ 60 870  846  φ10 φ12
ACV-05LS 5.0  57  10  13  68  0 ~ 60 75  115  φ8 φ8
ACV-10LS 5.0  57  36  44  68  0 ~ 60 75  115  φ8 φ8
ACV-15LS 5.0  57  95  100  72  0 ~ 60 135  180  φ8 φ8
ACV-20LS 5.0  57  170  180  72  0 ~ 60 330  440  φ8 φ10
ACV-25LS 5.0  57  250  265  75  0 ~ 60 710  680  φ10 φ12
ACV-30LS 5.0  57  350  385  75  0 ~ 60 840  816  φ10 φ12
Вакуумный поток ((NL/мин) при различных уровнях вакуума ((-kPa)
Модель Доставка воздуха
давление
бар		 Воздух
потребление
NL/мин		 0  10  20  30  40  50  60  70  80  Макс. Макс.
вакуум уровень
- КПА
ACV-05HS 5.0  13  7.0  5.5  4.2  3.0  1.5  0.8  0.5  0.2  0.05  87
ACV-10HS 5.0  44  27.0  19.0  16.0  14.5  13.0  10.5  8.0  6.5  2.50  90
ACV-15HS 5.0  100  63.0  55.0  44.0  37.0  32.5  25.0  18.0  14.0  9.00  90
ACV-20HS 5.0  180  110.0  100.0  85.0  75.0  55.0  40.5  30.0  20.0  12.00  90
ACV-25HS 5.0  265  160.0  155.0  140.0  120.0  95.0  72.0  47.0  28.0  15.00  90
ACV-30HS 5.0  385  225.0  200.0  160.0  135.0  105.0  78.0  55.0  33.0  19.00  90
Время эвакуации ((s/L) для достижения различных уровней вакуума ((-kPa)
Модель Доставка воздуха
давление
бар		 Воздух
потребление
NL/мин		 10  20  30  40  50  60  70  80  Макс. Макс.
вакуум  уровень
- КПА
ACV-05HS 5.0  13  0.68  1.38  2.77  4.32  6.02  8.25  9.44  11.82  87
ACV-10HS 5.0  44  0.20  0.49  0.82  1.25  1.74  2.32  2.95  4.00  90
ACV-15HS 5.0  100  0.08  0.19  0.32  0.48  0.69  0.92  1.38  1.95  90
ACV-20HS 5.0  180  0.04  0.10  0.17  0.23  0.34  0.49  0.71  0.92  90
ACV-25HS 5.0  265  0.03  0.07  0.11  0.17  0.24  0.35  0.49  0.75  90
ACV-30HS 5.0  385  0.03  0.06  0.09  0.14  0.20  0.27  0.41  0.63  90
Серия ACV. Базовый вакуумный генератор 3
Время эвакуации ((s/L) для достижения различных уровней вакуума ((-kPa)





 Модель Воздух  поставки
давление
бар		 Серия ACV. Базовый вакуумный генератор 4Серия ACV. Базовый вакуумный генератор 5Потребление и
NL/мин		 10  20  30  40  50  55  Макс. Макс.
вакуум  уровень
- КПА
50  55  Макс. Макс.
вакуум уровень
- КПА
ACV-05LS 5.0  13  0.31  0.98  1.89  3.17  5.12  6.70  57
1.8  0.7  57
ACV-10LS 5.0  44  0.12  0.28  0.51  0.83  1.32  1.40  57
6.5  2.5  57
ACV-15LS 5.0  100  0.45  0.10  0.15  0.26  0.42  0.56  57
15.5  5.5  57
ACV-20LS 5.0  180  0.03  0.06  0.11  0.14  0.25  0.34  57
35.5  7.5  57
ACV-25LS 5.0  265  0.02  0.05  0.08  0.12  0.18  0.30  57
60.0  36.0  57
ACV-30LS 5.0  385  0.02  0.04  0.06  0.09  0.13  0.22  57
85.0  41.0  57
Серия ACV. Базовый вакуумный генератор 6
Технические параметры - переключатель давления
 Модель ACV-CK ((Регулируемый переключатель давления)
 Жидкость Воздух
 Установлено давление диапазон ((-kPa) 20 ~ 53
 Обстановка температура 0~60°C ((Незамерзание)
 Работающий точность ((-kPa) ±5.3
 Гистерез ((-kPa) 4.0~13.3
 Работающий напряжение ((V) DC24V ниже
 Нагрузка тока ((А) 0.2
 Эффективность длина из свинец проволока 0.7
Схема воздушного контура
Серия ACV. Базовый вакуумный генератор 7
Размеры ((мм)
Серия ACV. Базовый вакуумный генератор 8

Модель/размер Л H W G1 H1 L1 5  G2 L2 В центре Ld Ld1 Ld2 中D L3
ACV-05 85  16  33  Rp1/8 10  10  14  Rp1/8 8  4.5  4.5  14  20  15  30
ACV-10 85  16  33  Rp1/8 10  10  14  Rp1/8 8  4.5  4.5  14  20  15  30
ACV-15 129  20  35  Rp1/4 15  11  17  Rp1/4 10  4.5  5.0  20  25  19  51
ACV-20 161  30  40  Rp1/4 20  15  24  Rp3/8 13  6.0  7.0  28  32  28  56
ACV-20CK 161  30  50  Rp1/4 20  15  24  Rp3/8 13  6.0  7.0  28  32  28  56
ACV-25 236  40  60  Rp3/8 17  20  27  Rp1/2 16  6.0  5.5  20  50  40  119
ACV-30 257  40  60  Rp1/2 20  20  30  Rp3/4 20  6.0  5.5  33  50  40  119
Комплекты для ремонта
Модель из глушитель  Соединение нить Цвет Применимо вакуум генератор
ZSB-X-G1M  G1/8Мужчина нить Синий ACV-05HS,10HS
ZSB-F-G1M  G1/8Мужская нить Красный ACV-05LS,10LS
ZSB-X-G2M  G1/4Мужская нить Синий ACV-15HS
ZSB-F-G2M  G1/4Мужская нить Красный ACV-15LS
ZSB-X-G4M  G1/2Мужская нить Черный ACV-20HS
ZSB-F-G4M  G1/2Мужская нить Черный ACV-20LS
ZSA-G6M  G3/4Мужская нить Черный ACV-25HS/LS,30HS/LS
