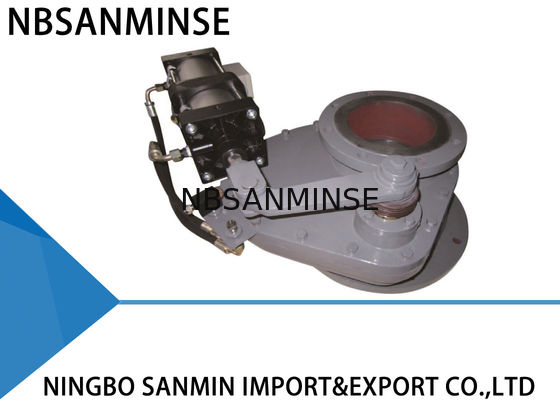

Нагрузка запорной заслонки диска двойника СМДФ-ДНБ-ДЖ небольшая начиная для золы транспортируя систему

Нагрузка запорной заслонки диска двойника СМДФ-ДНБ-ДЖ небольшая начиная для золы транспортируя систему

SMDF-DNB-J Double Disk Gate Valve Small Starting Load For Ash Conveying System

Подробная информация о продукте:

Место происхождения: Нинбо
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: СМДФ- ДНБ - Дж

Оплата и доставка Условия:

Количество мин заказа: 1 ПК
Цена: Negotiation
Упаковывая детали: Полиэтиленовые пакеты, коробки, коробка, паллет или как совет клиента
Время доставки: переговоров
Условия оплаты: L / C, T / T, Western Union
Поставка способности: переговоров
Онлайн консультант
Подробное описание продукта
Номинальное давление: 1,0 (МПа) Давление испытания утечки: 1,1 (МПа)
температуры: <450℃ Максимальное давление испытания: 1,5 (МПа)
ДН1СДН2: 200С350, 200С530, 250С350, 250С400, 300С450 Тело клапана: литое железо

Нагрузка запорной заслонки диска двойника СМДФ-ДНБ-ДЖ небольшая начиная для золы транспортируя систему








Данные по продукции



Вращая тарельчатый клапан использует структуру керамических или вольфрамокарбидного сплава трением пар, которая делает ее более истирательная и лучшая закрепленность. Для этого как раз нужна небольшая начиная нагрузка потому что уникальная структура. Кроме того, золы едва ли аккумулируют в теле клапана должном к такой же причине. Все эти особенности делают вращая дурабле тарельчатого клапана.



Принцип действия



Привод двигает руку стержня и рычага квартальный поворот который управляет диском. Вся поверхность для заклеивания диска постоянн в контакте с местом или пусковой площадкой через силу приложенную к спиральные пружины. Эти весны позволяют диску двинуть вертикально. Это возмещает потерю тепловое расширение и сужение компонентов клапанов также преодолевая влияние любого обратного давления для которого оно было конструировано и между поверхностями для заклеивания. Разницы в касательном диске для того чтобы усадить силы трением причиняют диск вращать на своем месте как циклы клапана, таким образом режа и обтирая прочь любой отростчатый материал который может аккумулировать. Все эти особенности делают вращая дурабле тарельчатого клапана. Он обеспечит надежную поддержку для вашей системы.



Применения



Вращая тарельчатый клапан можно использовать в золе транспортируя систему в электрических станциях тепловой мощности. Его также можно приложить в моих, заводе цемента, работе известки, металлургическом заводе, химической фабрике и других полях которым нужно транспортировать каустическую или истирательную золу.



Технические параметры



. Максимальное рабочее давение: 1,0 МПА

. Максимальное испытательное давление: 1,5 МПА

. Рабочая температура: ≤ 200℃

. Испытательное давление утечки: 1,1 МПА



Установка



1. До установки, пожалуйста прочитайте это руководство осторожно, и проверите условие пневматического привода.

2. Обеспечьте размер фланца, максимальное рабочее давение и внутренность номинальный диаметр соотвествует.

3. Не отрегулируйте болты и гайки. И убеждайтесь что центр 2 трубопроводов и центр клапана коаксиальные. Поверхность фланца должна быть ровна и держать горизонтальным без относительно большого наклона, ибо убеждается что клапан может прикрепить и работать хорошо. Кроме того, болты должны симметрично быть прикреплены.

4. После установки, воздух насоса в 2 забора воздуха пневматического привода, и убеждается работа плиты клапана как следует.

5. Если командный выключатель установлен, то обеспечьте что свои параметры могут встретить внешний источник питания и он может работать как следует в полно открытом или полно близкий.





Метод диагностики



Тревоги Причина Метод диагностики
Утечка Инородное тело Извлеките инородное тело
Шайба уплотнения инвалидна Замените шайбу уплотнения
Ссадина ядра клапана Замените ядр клапана
Клапан не может раскрыть или закрыть Ротатабельные части будут гибкими или инвалидными Отрегулируйте или замените относительные части
Недостаточные давление или утечка Авиалиния проверки и поставки ремонта
Пневматические компоненты будут вызреванием или инвалидными Замените относительные пневматические компоненты





Размер и план установки



ДН Х Д К д н-К
150*150 310 285 240 210 8-Φ22
200*200 310 340 295 265 8-Φ22
225*225 310 370 325 295 8-Φ22
250*250 330 395 350 320 12-Φ22
300*300 330 445 400 368 12-Φ22
200*350 310 520 470 265 8-Φ22




Главные компоненты и материалы

НЕТ. Деталь Материал НЕТ. Деталь Материал
1 Верхнее тело клапана Дуктильное литое железо 5 Под телом клапана Дуктильное литое железо
2 Кольцо уплотнения Керамический или сплав 6 Вращая вал Сталь 45#
3 Плита клапана Керамический или сплав 7 Роторная рука Дуктильное литое железо
4 Рука качания Дуктильное литое железо 8 Пневматический привод Алюминий



Нагрузка запорной заслонки диска двойника СМДФ-ДНБ-ДЖ небольшая начиная для золы транспортируя систему
