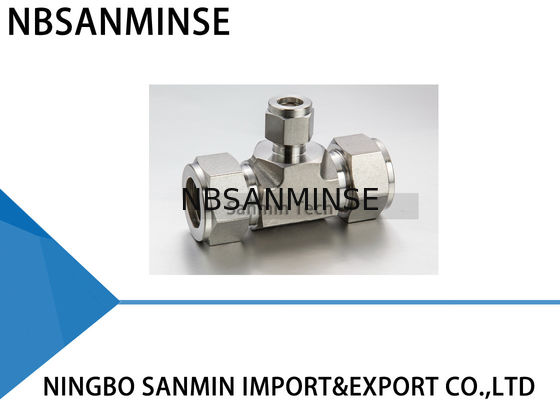

RUT Union Tee Нержавеющая сталь SS316L Трубопроводные установки Пневматические воздушные установки Высокое качество Sanmin
Описание трубных фитингов
Прокладка труб - это механизм, используемый как для уплотнения, так и для сцепления труб. Механическое преимущество и геометрия такого типа установки обеспечивают герметичность.
Для сборки, просто вставьте трубку в полную сборку, пока дно трубки не выйдет на плечо приспособленного тела.Двух феррулов передвигают между орехом и корпусом с помощью механической силы, создаваемой вращением ореха в сторону часового стрелка.Задняя решетка тянется к конической задней части передней решетки тянется силой в коническую ротку кузова.
Задняя решетка прокручивается радиально внутрь по трубе, при этом передняя решетка поднимается, чтобы сформировать полную ′′ оболочку на зазубленной поверхности кузова.
Поворачивание ореха 1-1/4 с напряженного положения рукой обеспечивает постоянное движение уплотнительных элементов. Это обеспечивает эффективное уплотнение при высоком давлении и ультравысоком вакууме.
Инструкция по установке
Фитинги поставляются смонтированными и сжатыми пальцами. Разборка перед использованием может позволить проникновение грязи или других частиц.
1. Вставить трубку в устройство
Проверьте, что трубка крепко опирается на плечо и что орех плотно прикреплен к пальцу.В этот момент рекомендуется нарисовать на шестеренке расширения на корпус устройства знак писара.Этот знак будет служить индикатором отправной точки и правильного подъема.
2 Затягивайте орех
1-1/4 поворотов ореха требуется для 1/4 ′′ (6 мм) и выше (см. рис. А).
Требуется 3/4 поворота ореха для 3/16 ′′ (4 мм) и ниже (см. рис.B)
Инструкция по сборке
Соединения могут отключаться и переделываться неоднократно, не теряя герметичности.
1. Перед отключением отметьте положение ореха по отношению к корпусу.
2Чтобы смонтировать, используйте английский ключ, чтобы затянуть орех в исходное положение.
3Легко затягивайте с помощью английского ключа, пока не почувствуете незначительное увеличение крутящего момента.
Резание труб
Для резки труб можно использовать два различных метода:
1. Трубки удобнее.
2.
Резач труб
Для получения беспроницаемого соединения трубы необходимо разрезать пополам. Рекомендуется качественный резач труб с подходящим лезвием для материала труб.
Не пытайтесь сократить время резки, делая глубокие разрезы при каждом повороте резки.
Конец трубки должен быть очищен, чтобы избежать повреждения фитинга и чтобы обеспечить доход рубы до дна фитинга.
Резание пилы
Чтобы разрезать трубу пилой и получить квадратные концы, трубу необходимо разрезать с помощью блоков-гидов.
Этот метод резки требует очистки концов труб.
Предупреждение
Не держите трубку в винте в месте, где она будет вставлена в фитинг (винт оставит на трубке следы, которые могут вызвать утечки и могут вызвать овуляцию).
Обработка труб
Поскольку царапины на трубе могут вызвать утечку, важно обращаться с трубой осторожно, чтобы уменьшить риск утечки.
Некоторые меры предосторожности
1- Трубки нельзя таскать по полу.
2Трубки не должны вытаскиваться из стойки труб, особенно в случае больших труб ОД.
Медные трубы
Если используется медная труба из рулона, держите конец трубы и прокатите рулон наружу, позволяя трубе лежать на плоской поверхности.
Проверка труб
Использование: это No- Go Gauge и должно использоваться следующим образом:
Сделайте посадку в соответствии со следующими инструкциями: 1/4 дюйма (6 мм), 3/8 дюйма, 1/2 дюйма (12 мм) ️ сделайте 1-1/4 поворотов от пальца крепко.с помощью соответствующего габарита Если габарит легко проскальзывает в разрыв, затяните гайку еще больше, пока габарит не сможет войти в разрыв.
Высокая безопасность
Для применения при тяжелых условиях и высоком давлении рекомендуется следующие процедуры установки:
1. Проверьте, что орех плотно сжатый.
2. Вставьте трубку (до плеча)
3. Поверните гайку с помощью английского ключа, пока трубка не будет свободно вращаться.
4. Отметьте положение ореха.
5. Поворачивай орех 1-1 / 4 раз.
Этот метод гарантирует, что даже если переизбыток трубки находится при минимальной допустимости, феррулы будут контактировать с трубкой в течение полного вращения 1-1/4.
Чтобы обеспечить максимальную надежность и производительность приспособления, при выборе труб для каждого применения следует проявлять большую осторожность.
Выбор труб
При заказе трубки для использования с фитингами необходимо учитывать четыре переменные:
1. Материал
2. Толщина стенки трубы
3. Окончание поверхности труб
4. Твердость труб
Трубы должны соответствовать стандарту ASTM A213 или ASTM A269, быть бесшовными и полностью отжигаться.
Трубка должна быть красной от царапин и пригодной для изгиба и обжига.
Почему вы выбрали нас?
1: Различные стили для каждой продукции и полностью серийные пневматические продукты.
2: Образец заказа и небольшое количество заказа приемлемы.
3Настроить по вашему особому запросу.
4Предоставьте бесплатную информацию о продуктах.
5Большой запас для быстрой доставки.
Вопрос: Вы можете предложить бесплатные образцы?
А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055
Вопрос: Что вы делаете?
О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.
Вопрос:WКакие продукты вы можете сделать?
О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.
Вопрос: Можно ли производить товар с нашим логотипом и брендом?
О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.
Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?
О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.
Вопрос: Гарантия есть?
О: Да, обычно продукция имеет гарантию качества на один год.
Вопрос: Есть ли разъем в британской или метрической системе?
А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.
G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке
Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?
Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.
Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
| В центре внимания |
Контрмеры в условиях высокой температуры |
Противодействие чрезвычайно холодной среде |
| Печати |
Фторированный каучук, ПТФЕ |
Нижетемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературный синтетический жир (низкая летучесть) |
Низкотемпературный жир (низкая точка разлива, низкая вязкость) |
| Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка с ультранизкой температурой росы (тип охлаждения + адсорбции), отслеживание тепла |
| Металлические компоненты |
Разрешение на расширение резервов |
Выбирайте материалы с низкой температурной прочностью, предотвратите утечку из-за холодного сжатия |
| Контрольные компоненты |
Высокотеплостойкие катушки, теплораспределение, низкое энергопотребление |
Установка изоляционных коробок, локальное отопление, предотвращение холодной конденсации |
| Установка |
Держите подальше от источников тепла, добавьте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
