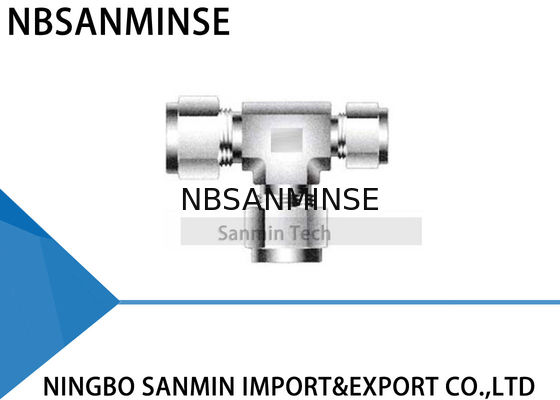

Тройник с резьбой RUBT из нержавеющей стали SS316L, пневматический фитинг для воздуха, высококачественный Sanmin
Описание трубных фитингов
Трубный фитинг — это механизм, используемый как для герметизации, так и для удержания трубки. Механическое преимущество и геометрия такого типа фитинга обеспечивают герметичное соединение.
Для сборки просто вставьте трубку в собранный узел до упора в плечо корпуса фитинга. Две втулки приводятся вперед между гайкой и корпусом фитинга за счет механической силы, создаваемой вращением гайки по часовой стрелке. Задняя втулка прижимается к конической задней части передней втулки, которая под действием силы входит в коническое отверстие корпуса.
Задняя втулка радиально обжимается внутрь трубки, приподнимая переднюю втулку для образования полной уплотнительной поверхности на конической поверхности корпуса.
Поворот гайки на 1-1/4 оборота от положения ручной затяжки обеспечивает равномерное прилегание уплотнительных элементов. Это обеспечивает эффективное уплотнение как при высоком давлении, так и при сверхвысоком вакууме.
Инструкции по установке
Фитинги поставляются в собранном виде и затянуты вручную. Разборка перед использованием может привести к попаданию грязи или других частиц.
1. Вставьте трубку в фитинг
Убедитесь, что трубка плотно прилегает к плечу фитинга и что гайка затянута вручную. На этом этапе рекомендуется нанести риску на шестигранник, выступающий на корпус фитинга. Эта метка будет служить индикатором начальной точки и правильной затяжки.
2. Затяните гайку
Для трубок диаметром 1/4 дюйма (6 мм) и более требуется поворот гайки на 1-1/4 оборота (см. рис. А)
Для трубок диаметром 3/16 дюйма (4 мм) и менее требуется поворот гайки на 3/4 оборота (см. рис. B)
Инструкции по повторной сборке
Соединения могут быть многократно разъединены и собраны повторно без потери герметичности.
1. Перед разъединением отметьте положение гайки относительно корпуса фитинга.
2. Для повторной сборки используйте гаечный ключ, чтобы затянуть гайку до исходного положения.
3. Слегка затяните ключом до ощущения небольшого увеличения крутящего момента.
Обработка трубок
Царапины на трубке могут привести к утечкам. Поэтому важно обращаться с трубкой осторожно, чтобы снизить риск утечек.
Медные трубки
При использовании медной трубки из бухты держите конец трубки и раскатывайте бухту наружу, позволяя трубке лежать на плоской поверхности.
Высокая безопасность
В приложениях с жесткими условиями и высоким давлением мы рекомендуем следующие процедуры установки:
1. Убедитесь, что гайка затянута вручную
2. Вставьте трубку (до упора)
3. Вращайте гайку ключом до тех пор, пока трубка не перестанет свободно вращаться.
4. Отметьте положение гайки.
5. Поверните гайку на 1-1/4 оборота.
Этот метод гарантирует, что даже если наружный диаметр трубки находится на минимальном допуске, втулки будут контактировать с трубкой в течение полного оборота на 1-1/4.
Для обеспечения максимальной надежности и производительности фитингов следует уделять большое внимание выбору трубок для каждого применения.
Выбор трубок
При заказе трубок для использования с фитингами необходимо учитывать четыре параметра:
1. Материал
2. Толщина стенки трубки
3. Чистота поверхности трубки
4. Твердость трубки
Трубки должны соответствовать стандарту ASTM A213 или ASTM A269, быть бесшовными и полностью отожженными.
Трубка должна быть свободна от царапин и пригодна для гибки и развальцовки.
Почему выбирают нас
1: Приемлемы заказы образцов и небольшие партии.
2: Индивидуальный заказ в соответствии с вашим специальным запросом.
3: Предоставление бесплатной информации о продуктах.
4: Гарантия надежного качества и активное послепродажное обслуживание
5: Гарантия качества на один год
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Каков ваш бизнес-спектр?
О: Наш бизнес-спектр включаетэкспортные услуги автоматизированных деталей полным контейнером и продажупневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневмогидравлических фитингов, манометров и т. д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали,латуни, алюминия.
например, высоконапорныеклапаны / соленоидные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры /гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т. д.В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Уплотнения Резьба G - это цилиндрическая прямая трубка, используемая для негерметичных соединений; резьба PT - это коническая трубка, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая трубка с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек соленоидного клапана? О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
горячая, сильная вибрация и т. д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
Ключевой моментМеры противодействия в условиях высоких температур Меры противодействия в условиях экстремально низких температур
Уплотнения Фторкаучук, ПТФЭ
| Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
| Сушка до сверхнизкой точки росы (холодильный + адсорбционный тип), обогрев |
Металлические компоненты |
Резервный зазор для расширения |
| Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Управляющие компоненты |
Катушки высокотемпературного класса, теплоотвод, низкое энергопотребление |
| Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Установка |
Держите подальше от источников тепла, добавляйте теплоизоляционные пластины |
| Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
