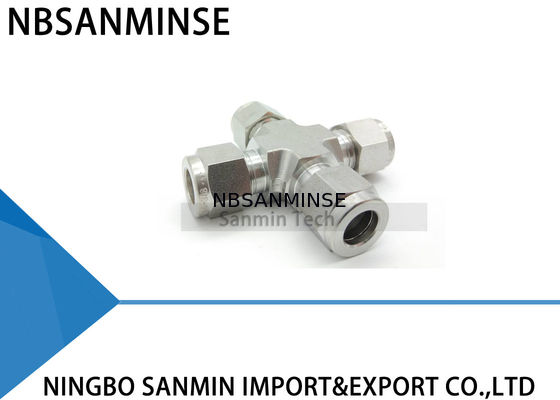

UCR Union Cross Нержавеющая сталь SS316L фитинги для труб сантехника пневматические фитинги для воздуха высокое качество Sanmin
Инструкция по установке
Фитинги поставляются в собранном виде и затянуты вручную. Разборка перед использованием может привести к попаданию грязи или других частиц.
1. Вставьте трубку в фитинг.
Убедитесь, что трубка плотно прилегает к плечу фитинга и что гайка затянута вручную. На этом этапе рекомендуется сделать риску на шестиграннике, выступающем на корпусе фитинга. Эта метка будет служить индикатором начальной точки и правильного затягивания.
2. Затяните гайку.
Для трубок диаметром 1/4 дюйма (6 мм) и более требуется 1-1/4 оборота гайки (см. рис. А).
Для трубок диаметром 3/16 дюйма (4 мм) и менее требуется 3/4 оборота гайки (см. рис. B).
Инструкция по повторной сборке
Соединения могут быть разъединены и собраны повторно без потери герметичности.
1. Перед разъединением отметьте положение гайки относительно корпуса фитинга.
2. Для повторной сборки используйте гаечный ключ, чтобы затянуть гайку до исходного положения.
3. Слегка затяните гаечным ключом до ощущения небольшого увеличения крутящего момента.
Резка труб
Для резки труб можно использовать два разных метода:
1. Труборез
2. Ножовка по металлу
Резка ножовкой по металлу
Чтобы разрезать трубу ножовкой по металлу и получить ровные концы, труба должна быть разрезана с использованием направляющих блоков.
Этот метод резки требует снятия заусенцев с концов трубы.
Предупреждение
Не зажимайте трубку в тисках в месте, где она будет вставляться в фитинг (тиски оставят след на трубке, который может вызвать утечку, и могут привести к овальности).
Медные трубки
При использовании медной трубки из бухты держите конец трубки и разматывайте бухту наружу, позволяя трубке лежать на плоской поверхности.
Проверка трубок
Использование: Это калибр "не проходит" и должен использоваться следующим образом:
Соберите фитинг согласно следующим инструкциям: 1/4 дюйма (6 мм), 3/8 дюйма, 1/2 дюйма (12 мм) – сделайте 1-1/4 оборота от затяжки вручную. Проверьте зазор между гайкой и корпусом, используя калибр соответствующего размера. Если калибр легко входит в зазор, затяните гайку дальше, пока калибр не перестанет входить в зазор.
Высокая безопасность
В приложениях, где существуют суровые условия и высокое давление, мы рекомендуем следующие процедуры установки:
1. Убедитесь, что гайка затянута вручную.
2. Вставьте трубку (до упора).
3. Вращайте гайку гаечным ключом до тех пор, пока трубка не перестанет вращаться свободно.
4. Отметьте положение гайки.
5. Поверните гайку на 1-1/4 оборота.
Этот метод гарантирует, что даже если наружный диаметр трубки находится на минимальном допуске, втулки будут контактировать с трубкой в течение полного 1-1/4 оборота.
Для обеспечения максимальной надежности и производительности фитингов следует уделять большое внимание выбору трубок для каждого применения.
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических продуктов.
2: Заказ образца и небольшой заказ приемлемы.
3: Гарантированное надежное качество и активное послепродажное обслуживание.
4: Индивидуальное изготовление по вашему специальному запросу.
5: Большой запас для быстрой доставки.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Каков ваш бизнес-объем?
О: Наш бизнес-объем – этоуслуги экспортера автоматизированных деталей с полным контейнером, и продажапневмоцилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов, клапанов с приводом, клапанов из латуни, гидравлических клапанов, гидравлических цилиндров,пневматических и гидравлических фитингов, манометрови т.д. В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,латуни, алюминия.
например, клапаны высокого давления, электромагнитные клапаны, электрические клапаны, клапаны для воды, пневматические клапаны, пневмоцилиндры, гидравлические клапаны, гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?
О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессиональны в этом. Но вы должны предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, измерительные брендовые товары? О: Да, мы можем поставить такие как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.В:Есть ли гарантия?О: Да, обычно на продукцию предоставляется гарантия качества сроком на один год. В: Соединитель в британской или метрической системе? В чем разница между резьбами PT, NPT и G?О:Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренние и внешние резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.Резьба G – это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT – это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT – это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кгВ: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной, горячая среда, сильная вибрация и т.д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур?
Ключевые моменты
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки Меры противодействия в условиях экстремально низких температур
Уплотнения
Фторкаучук, ПТФЭ
Низкотемпературный нитрил, силиконовая резина, полиуретан Смазка
Высокотемпературная синтетическая смазка (низкая летучесть)
Низкотемпературная смазка (низкая температура застывания, низкая вязкость)
Обработка воздуха
Усиленное охлаждение, эффективное удаление воды
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), обогревМеталлические компоненты Резервные зазоры для расширения
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки Компоненты управления
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Установка |
| Держите подальше от источников тепла, добавляйте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
