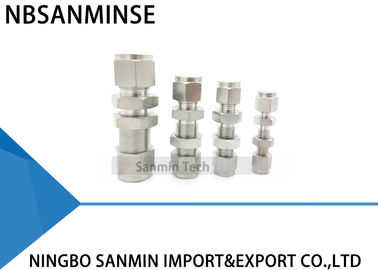

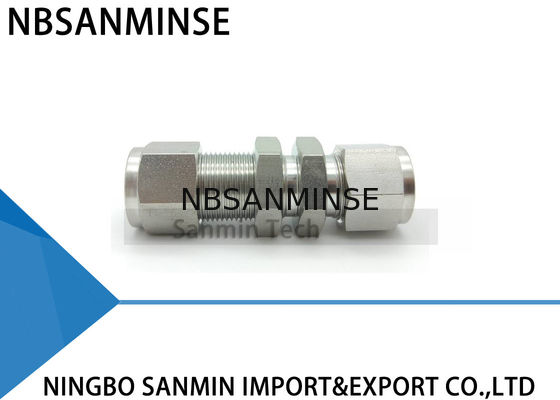

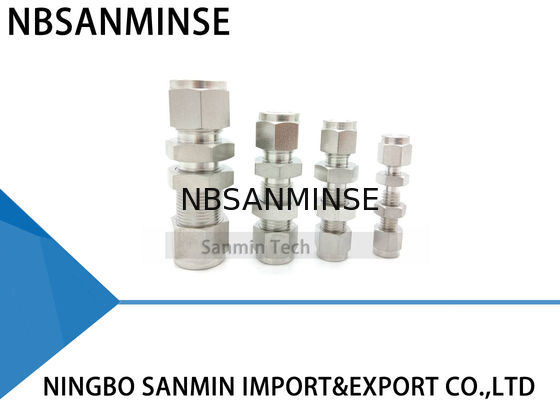

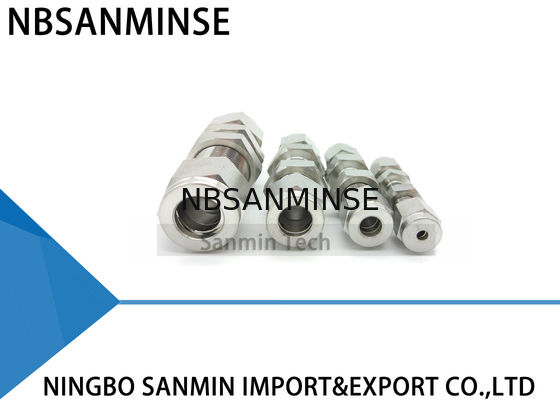

Муфтовое соединение из нержавеющей стали SS316L, пневматический фитинг, сантехнический фитинг, высокое качество Sanmin
Описание трубных фитингов
Трубный фитинг представляет собой механизм, используемый как для герметизации, так и для захвата трубки. Механическое преимущество и геометрия такого типа фитинга обеспечивают герметичное соединение.
Для сборки просто вставьте трубку в собранный узел до упора в плечо корпуса фитинга. Две втулки приводятся вперед между гайкой и корпусом фитинга с помощью механической силы, создаваемой вращением гайки по часовой стрелке. Задняя втулка приводится в движение под действием силы в коническое отверстие корпуса, а передняя втулка прижимается к конической задней части передней втулки.
Задняя втулка радиально обжимается внутрь трубки, одновременно поднимая переднюю втулку для формирования полной уплотнительной поверхности на конической поверхности корпуса.
Поворот гайки на 1-1/4 оборота от положения затяжки вручную обеспечивает равномерное движение уплотнительных элементов. Это обеспечивает эффективное уплотнение как при высоком давлении, так и при сверхвысоком вакууме.
Инструкции по установке
Фитинги поставляются в собранном виде и затянуты вручную. Разборка перед использованием может привести к попаданию грязи или других частиц.
1. Вставьте трубку в фитинг
Убедитесь, что трубка плотно прилегает к плечу фитинга и что гайка затянута вручную. На этом этапе рекомендуется нанести риску на шестигранник, выступающий на корпус фитинга. Эта метка будет служить индикатором начальной точки и правильной затяжки.
2. Затяните гайку
Для трубок диаметром 1/4 дюйма (6 мм) и более требуется 1-1/4 оборота гайки (см. рис. А).
Для трубок диаметром 3/16 дюйма (4 мм) и менее требуется 3/4 оборота гайки (см. рис. B).
Инструкции по повторной сборке
Соединения могут отсоединяться и повторно собираться многократно без потери герметичности.
1. Перед отсоединением отметьте положение гайки относительно корпуса фитинга.
2. Для повторной сборки используйте гаечный ключ для затяжки гайки до исходного положения.
3. Слегка затяните гаечным ключом до ощущения небольшого увеличения крутящего момента.
Труборез
Для достижения герметичного соединения трубка должна быть отрезана ровно. Рекомендуется использовать качественный труборез с соответствующим лезвием для материала трубки.
Не пытайтесь сократить время резки, делая глубокие пропилы при каждом обороте резака. Это приведет к упрочнению трубки.
Конец трубки должен быть снят фаски, чтобы избежать повреждения фитинга и обеспечить достижение дна фитинга трубкой.
Предупреждение
Не зажимайте трубку в тисках в месте ее вставки в фитинг (тиски оставят след на трубке, который может вызвать утечки, и могут вызвать овальность).
Обращение с трубками
Царапины на трубке могут вызвать утечки. Поэтому важно обращаться с трубкой осторожно, чтобы снизить риск утечек.
Проверка трубок
Использование: Это калибр "не проходит" и должен использоваться следующим образом:
Соберите фитинг согласно следующим инструкциям: 1/4 дюйма (6 мм), 3/8 дюйма, 1/2 дюйма (12 мм) - сделайте 1-1/4 оборота от затяжки вручную. Проверьте зазор между гайкой и корпусом с помощью соответствующего калибра. Если калибр легко входит в зазор, затяните гайку дальше, пока калибр не сможет войти в зазор.
Высокая безопасность
В приложениях, где существуют суровые условия и высокое давление, мы рекомендуем следующие процедуры установки:
1. Убедитесь, что гайка затянута вручную.
2. Вставьте трубку (до упора).
3. Вращайте гайку ключом до тех пор, пока трубка не перестанет свободно вращаться.
4. Отметьте положение гайки.
5. Поверните гайку на 1-1/4 оборота.
Этот метод гарантирует, что даже если наружный диаметр трубки находится на минимальном допуске, втулки будут контактировать с трубкой в течение полного оборота на 1-1/4.
Для обеспечения максимальной надежности и производительности фитинга следует уделять большое внимание выбору трубок для каждого применения.
Почему выбирают нас
1: Высокое качество по конкурентоспособной цене.
2: Заказ образца и небольшой заказ приемлемы.
3: Индивидуальный заказ в соответствии с вашим специальным запросом.
4: Предоставление бесплатной информации о продуктах.
5: Гарантированное надежное качество и активное послепродажное обслуживание.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Каков ваш бизнес-сфера?
О: Наша бизнес-сфера - этоуслуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов, воздушных клапанов, моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, воздушных и масляныхфитингов, манометров, и т.д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
латуни, алюминия.например, клапаны высокого давления, электромагнитные клапаны, электрические клапаны, водяные клапаны, пневматические клапаны, пневматические цилиндры, гидравлические клапаны, гидравлические аккумуляторыи так далее. В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессиональны в этом. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические брендовые товары?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.В:Есть ли гарантия?О: Да, обычно на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренние и внешние резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления эффекта герметизации обычно используется герметик или лента.
Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
Смазка О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
горячая среда, сильная вибрация и т.д. В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких температур или сильного холода?
Ключевые моменты
Меры противодействия в условиях высоких температур
Меры противодействия в условиях сильного холода
УплотненияФторкаучук, ПТФЭ Низкотемпературный нитрил, силиконовая резина, полиуретан
Смазка Высокотемпературная синтетическая смазка (низкая летучесть)
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
| Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообогрев |
Металлические компоненты |
Резервирование зазоров для расширения |
| Выбор материалов с низкотемпературной ударной вязкостью, предотвращение утечек из-за холодной усадки |
Компоненты управления |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
| Установка изоляционных коробок, локальный обогрев, предотвращение холодной конденсации |
Установка |
Держать подальше от источников тепла, устанавливать теплоизоляционные плиты |
| Избегать воздействия ветра и снега, оборачивать теплоизоляционными материалами |
Шланги, фитинги, наружные и внутренние латунные фитинги, наружные и внутренние фитинги, трубные фитинги, пластиковые трубные фитинги, пластиковые фитинги, пневматические фитинги, быстроразъемные фитинги, быстроразъемные соединения, быстроразъемные муфты, SS304, фитинги из нержавеющей стали, трубные фитинги из нержавеющей стали, Т-образные трубные фитинги, резьбовые фитинги из нержавеющей стали, трубные соединители, трубные фитинги, трубные соединения, трубные соединения, пластиковые быстроразъемные соединения, пневматические детали, резьбовые муфты, пневматические фитинги, вставные фитинги, фитинги для быстрого подключения, регуляторы скорости, стопорные фитинги, быстроразъемные трубные фитинги, регуляторы скорости, обратные клапаны, ручные клапаны, шаровые краны, ручные скользящие фитинги, воздушные регулирующие клапаны, мини-фитинги, вставные фитинги, переходные фитинги, фитинги для быстрого подключения, компрессионные фитинги, фитинги из нержавеющей стали 316L |
|
|
|
|
|
|
|
