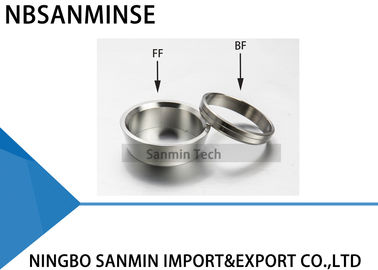

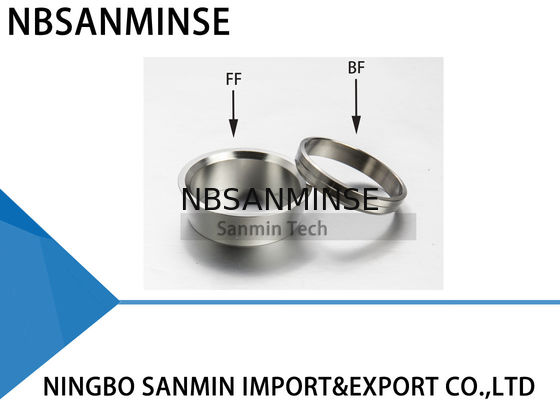

FF Фронтальная втулка Тип Нержавеющая сталь 316L Трубный фитинг Сантехнический фитинг Высокое качество Sanmin
Описание трубных фитингов
Трубный фитинг — это механизм, используемый как для герметизации, так и для захвата трубы. Механическое преимущество и геометрия такого типа фитинга обеспечивают герметичное соединение.
Для сборки просто вставьте трубу в собранный узел до упора в плечо корпуса фитинга. Две втулки продвигаются вперед между гайкой и корпусом фитинга за счет механической силы, создаваемой вращением гайки по часовой стрелке. Задняя втулка прижимается к конической задней части передней втулки, которая под действием силы входит в коническое отверстие корпуса.
Задняя втулка радиально обжимается внутрь на трубу, одновременно поднимая переднюю втулку наружу, образуя полнолицевое уплотнение на конической поверхности корпуса.
Поворот гайки на 1-1/4 оборота от положения затяжки вручную обеспечивает равномерное движение уплотнительных элементов. Это обеспечивает эффективное уплотнение как при высоком давлении, так и в условиях сверхвысокого вакуума.
Инструкции по установке
Фитинги поставляются в собранном виде и затянуты вручную. Разборка перед использованием может привести к попаданию грязи или других частиц.
1. Вставьте трубку в фитинг
Убедитесь, что трубка плотно прилегает к плечу фитинга и что гайка затянута вручную. На этом этапе рекомендуется сделать риску на шестиграннике, выступающем на корпус фитинга. Эта метка будет служить индикатором начальной точки и правильной затяжки.
2 Затяните гайку
Для 1/4 дюйма (6 мм) и более требуется поворот гайки на 1-1/4 оборота (см. рис. А)
Для 3/16 дюйма (4 мм) и менее требуется поворот гайки на 3/4 оборота (см. рис. B)
Инструкции по повторной сборке
Соединения могут отсоединяться и повторно собираться многократно без потери герметичности.
1. Перед отсоединением отметьте положение гайки относительно корпуса фитинга.
2. Для повторной сборки используйте ключ, чтобы затянуть гайку до исходного положения.
3. Слегка затяните ключом до ощущения небольшого увеличения крутящего момента.
Обращение с трубами
Царапины на трубе могут привести к утечкам. Поэтому важно обращаться с трубой осторожно, чтобы снизить риск утечек.
Некоторые меры предосторожности
1. Трубы нельзя волочить по полу.
2. Трубы нельзя вытаскивать из стойки для труб, особенно в случае труб большого наружного диаметра
Медные трубы
При использовании медной трубы из рулона держите конец трубы и раскатывайте рулон наружу, позволяя трубе лежать на плоской поверхности.
Проверка труб
Использование: Это калибр "не пройдет" и должен использоваться следующим образом:
Соберите фитинг в соответствии со следующими инструкциями: 1/4 дюйма (6 мм), 3/8 дюйма, 1/2 дюйма (12 мм) — сделайте 1-1/4 оборота от затяжки вручную. Проверьте зазор между гайкой и корпусом с помощью соответствующего калибра. Если калибр легко входит в зазор, затяните гайку дальше, пока калибр не перестанет входить в зазор
Высокая безопасность
В приложениях, где существуют суровые условия и высокое давление, мы рекомендуем следующие процедуры установки:
1. Убедитесь, что гайка затянута вручную
2. Вставьте трубу (до упора в плечо)
3. Поверните гайку ключом до тех пор, пока труба не перестанет свободно вращаться.
4. Отметьте положение гайки.
5. Поверните гайку на 1-1/4 оборота.
Этот метод гарантирует, что даже если наружный диаметр трубы находится на минимальном допуске, втулки будут контактировать с трубой в течение полного оборота на 1-1/4.
Для обеспечения максимальной надежности и производительности фитинга следует уделять большое внимание выбору трубы для каждого применения.
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических продуктов.
2: Заказ образца и небольшой заказ приемлемы.
3: Индивидуальное изготовление по вашему специальному запросу.
4: Предоставление бесплатной информации о продуктах.
5: Большой запас для быстрой доставки.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полным контейнером, и продажапневмоцилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневмо- и гидро- фитингов, манометров и т.д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
латуни, алюминия.например, клапаны высокого давления, электромагнитные клапаны / электрические клапаны / водяные клапаны/пневматические клапаны/ пневмоцилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессиональны в этом. Но вы должны предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, измерительные брендовые товары?О: Да, мы можем поставить такие как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
О: Да, обычно на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британской или метрической системы? В чем разница между резьбами PT, NPT и G?
Меры противодействия в условиях экстремального холода Резьба G цилиндрическая и не герметизируется сама по себе, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьба становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.
Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг В: Что обычно вызывает выгорание катушек соленоидных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
горячая, сильная вибрация и т.д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или очень низких температур?Ключевые моменты Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремального холода Уплотнения
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильный + адсорбционный тип), термообогрев |
Металлические компоненты |
| Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Компоненты управления |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Установка |
| Держите подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
