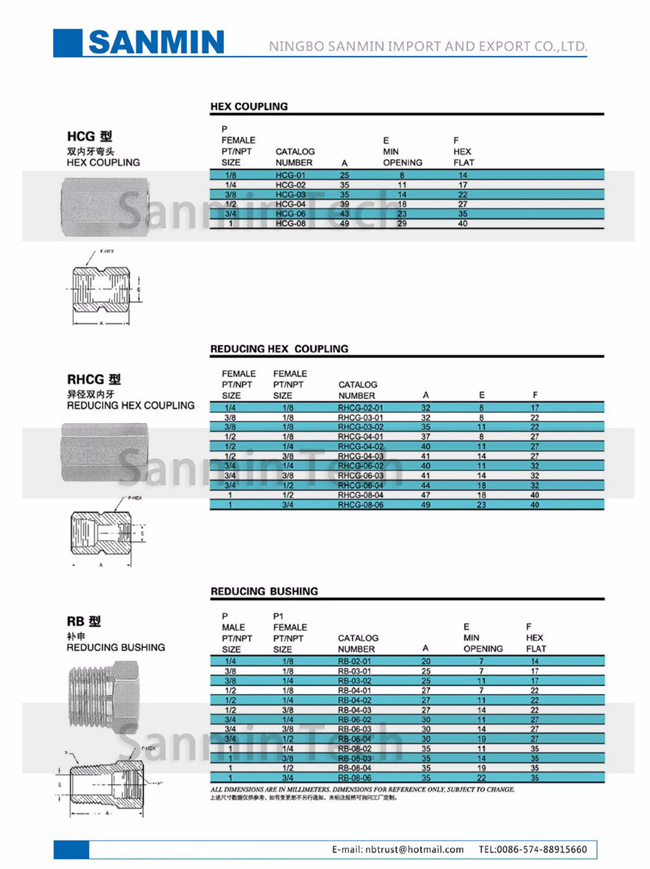

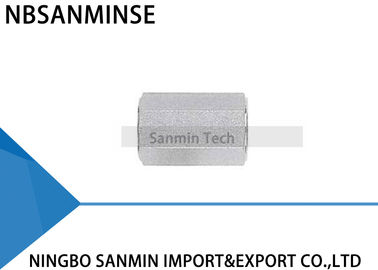

Муфта HCG Hex из нержавеющей стали 316L, фитинг для труб, сантехнический фитинг, высокое качество Sanmin
Описание трубных фитингов
Трубный фитинг — это механизм, используемый как для герметизации, так и для захвата труб. Механическое преимущество и геометрия такого типа фитинга обеспечивают герметичное соединение.
Для сборки просто вставьте трубу в собранный узел до упора в плечо корпуса фитинга. Две втулки приводятся вперед между гайкой и корпусом фитинга с помощью механической силы, создаваемой вращением гайки по часовой стрелке. Задняя втулка прижимается к конической задней части передней втулки, которая под действием силы входит в коническое отверстие корпуса.
Задняя втулка радиально обжимается внутрь на трубу, одновременно поднимая переднюю втулку для образования полнолицевого уплотнения на конической поверхности корпуса.
Поворот гайки на 1-1/4 оборота от положения затяжки вручную обеспечивает последовательное приведение уплотнительных элементов в действие. Это обеспечивает эффективное уплотнение как при высоком давлении, так и в условиях сверхвысокого вакуума.

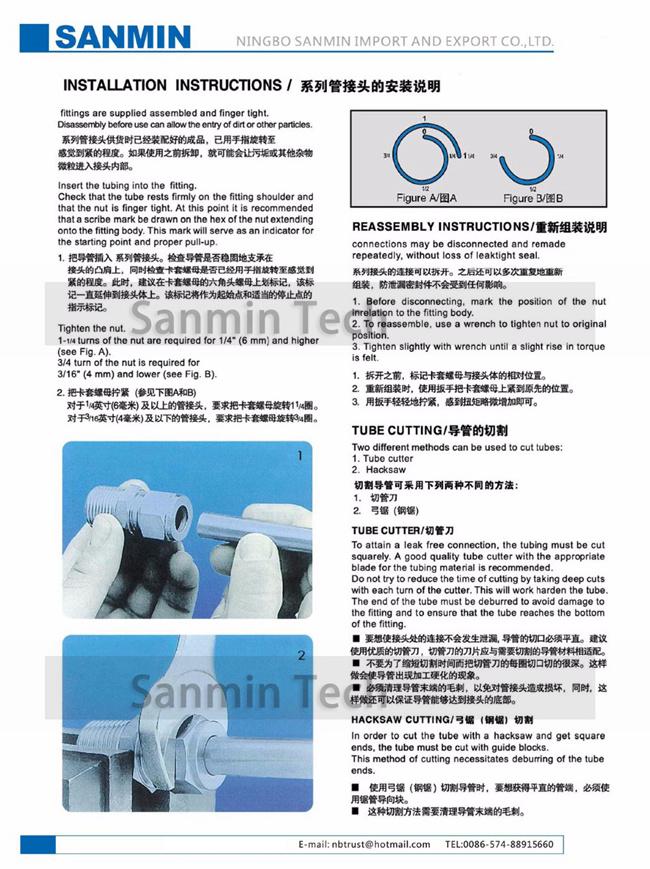

Инструкции по установке
Фитинги поставляются в собранном виде и затянуты вручную. Разборка перед использованием может привести к попаданию грязи или других частиц.
1. Вставьте трубу в фитинг
Убедитесь, что труба плотно прилегает к плечу фитинга и что гайка затянута вручную. На этом этапе рекомендуется нанести риску на шестигранник, выступающий на корпус фитинга. Эта метка будет служить индикатором начальной точки и правильной затяжки.
2. Затяните гайку
Для труб диаметром 1/4 дюйма (6 мм) и более требуется поворот гайки на 1-1/4 оборота (см. рис. А).
Для труб диаметром 3/16 дюйма (4 мм) и менее требуется поворот гайки на 3/4 оборота (см. рис. B).
Инструкции по повторной сборке
Соединения могут отсоединяться и повторно собираться многократно без потери герметичности.
1. Перед отсоединением отметьте положение гайки относительно корпуса фитинга.
2. Для повторной сборки используйте гаечный ключ, чтобы затянуть гайку до исходного положения.
3. Слегка затяните ключом до ощущения небольшого увеличения крутящего момента.
Труборез
Для достижения герметичного соединения труба должна быть отрезана ровно. Рекомендуется использовать качественный труборез с соответствующим лезвием для материала трубы.
Не пытайтесь сократить время резки, делая глубокие пропилы при каждом обороте резака. Это приведет к упрочнению трубы.
Конец трубы должен быть снят с заусенцев, чтобы избежать повреждения фитинга и обеспечить достижение дна фитинга трубой.

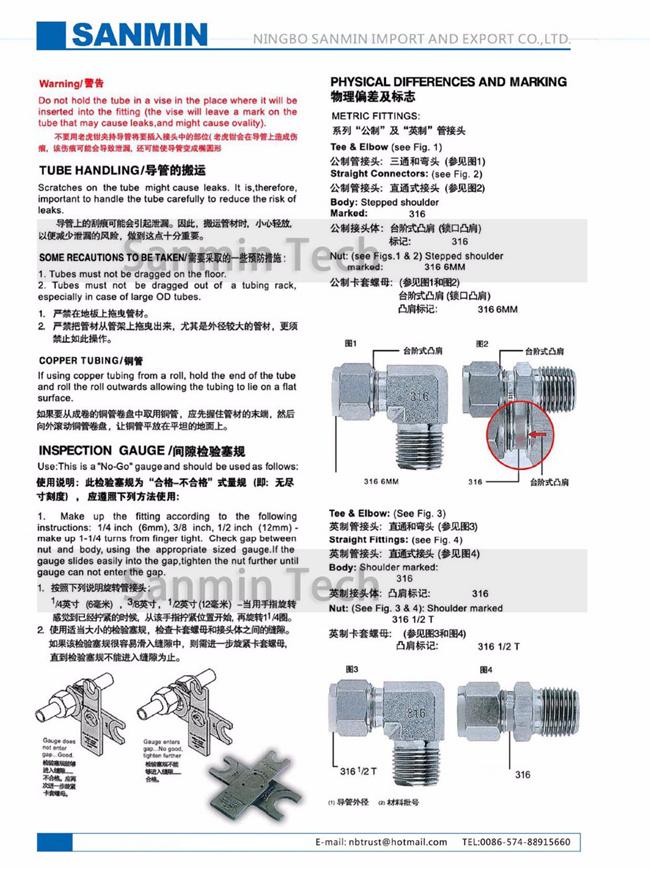

Предупреждение
Не зажимайте трубу в тисках в месте, где она будет вставляться в фитинг (тиски оставят след на трубе, который может вызвать утечки, и могут привести к овальности).
Обращение с трубами
Царапины на трубе могут вызвать утечки. Поэтому важно обращаться с трубой осторожно, чтобы снизить риск утечек.
Медные трубы
При использовании медной трубы из рулона держите конец трубы и раскатывайте рулон наружу, позволяя трубе лежать на плоской поверхности.
Высокая безопасность
В приложениях, где существуют суровые условия и высокое давление, мы рекомендуем следующие процедуры установки:
1. Убедитесь, что гайка затянута вручную
2. Вставьте трубу (до упора в плечо)
3. Поверните гайку ключом до тех пор, пока труба не перестанет вращаться свободно.
4. Отметьте положение гайки.
5. Поверните гайку на 1-1/4 оборота.
Этот метод гарантирует, что даже если наружный диаметр трубы находится на минимальном допуске, втулки будут контактировать с трубой в течение полного оборота на 1-1/4.
Для обеспечения максимальной надежности и производительности фитинга следует уделять большое внимание выбору трубы для каждого применения.
Выбор трубы
При заказе трубы для использования с фитингами необходимо учитывать четыре переменные:
1. Материал
2. Толщина стенки трубы
3. Чистота поверхности трубы
4. Твердость трубы
Трубы должны соответствовать стандарту ASTM A213 или ASTM A269, быть бесшовными и полностью отожженными.
Труба должна быть свободна от царапин и пригодна для гибки и развальцовки.
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических продуктов.
2: Большой запас для быстрой доставки.
3: Индивидуальный заказ в соответствии с вашим специальным запросом.
4: Предоставление бесплатной информации о продуктах.
5: Высокое качество по конкурентоспособной цене.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности —услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневмогидравлических фитингов, манометров и т. д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали,
латуни, алюминия.например, клапаны высокого давления / электромагнитные клапаны / электрические клапаны /водяные клапаны/пневматические клапаны/ пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, измерительные брендовые товары?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т. д.
В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британской или метрической системы? В чем разница между резьбами PT, NPT и G?
Меры противодействия в условиях экстремально низких температур Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренние и внешние резьбы становятся все плотнее при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.
Резьба G — это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT — это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT — это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
горячая, сильная вибрация и т. д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур?Ключевой момент Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температур Уплотнения
| Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовая резина, полиуретан |
Смазка |
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильная + адсорбционная), обогрев |
Металлические компоненты |
| Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Компоненты управления |
| Катушки высокотемпературного класса, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте образование конденсата |
Установка |
| Держите подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
