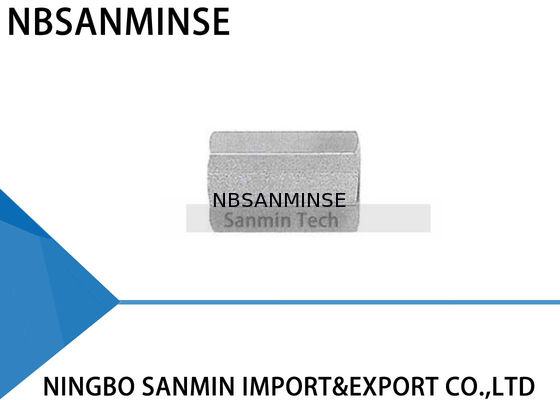

РХСГ Редукционный шестигранный фитинг из нержавеющей стали 316L, сантехнический фитинг, высококачественный Sanmin
Инструкция по установке
Фитинги поставляются в собранном виде и затянуты вручную. Разборка перед использованием может привести к попаданию грязи или других частиц.
1. Вставьте трубку в фитинг.
Убедитесь, что трубка плотно прилегает к плечу фитинга и что гайка затянута вручную. На этом этапе рекомендуется нанести риску на шестигранник, выступающий на корпус фитинга. Эта метка будет служить индикатором начальной точки и правильного затяжки.
2. Затяните гайку.
Для трубок диаметром 1/4 дюйма (6 мм) и более требуется 1-1/4 оборота гайки (см. рис. А).
Для трубок диаметром 3/16 дюйма (4 мм) и менее требуется 3/4 оборота гайки (см. рис. B).
Инструкция по повторной сборке
Соединения могут быть разъединены и собраны повторно без потери герметичности.
1. Перед разъединением отметьте положение гайки относительно корпуса фитинга.
2. Для повторной сборки используйте гаечный ключ, чтобы затянуть гайку до исходного положения.
3. Слегка затяните гаечным ключом до ощущения небольшого увеличения крутящего момента.
Труборез
Для достижения герметичного соединения трубка должна быть отрезана ровно. Рекомендуется использовать качественный труборез с соответствующим лезвием для материала трубки.
Не пытайтесь сократить время резки, делая глубокие пропилы при каждом обороте резака. Это приведет к упрочнению трубки.
Конец трубки должен быть снят с заусенцев, чтобы избежать повреждения фитинга и обеспечить достижение дна фитинга трубкой.
Предупреждение
Не зажимайте трубку в тисках в месте ее вставки в фитинг (тиски оставят след на трубке, который может вызвать утечку, и могут привести к овальности).
Некоторые меры предосторожности
1. Трубки не должны волочиться по полу.
2. Трубки не должны вытаскиваться из стойки для трубок, особенно в случае трубок большого наружного диаметра.
Медная трубка
При использовании медной трубки из рулона удерживайте конец трубки и раскатывайте рулон наружу, позволяя трубке лежать на плоской поверхности.
Проверка трубки
Использование: Это калибр «не проходит» и должен использоваться следующим образом:
Соберите фитинг в соответствии со следующими инструкциями: 1/4 дюйма (6 мм), 3/8 дюйма, 1/2 дюйма (12 мм) – сделайте 1-1/4 оборота от затяжки вручную. Проверьте зазор между гайкой и корпусом, используя соответствующий калибр. Если калибр легко входит в зазор, затяните гайку дальше, пока калибр не перестанет входить в зазор.
Выбор трубки
При заказе трубки для использования с фитингами необходимо учитывать четыре переменные:
1. Материал
2. Толщина стенки трубки
3. Обработка поверхности трубки
4. Твердость трубки
Трубки должны соответствовать стандарту ASTM A213 или ASTM A269, быть бесшовными и полностью отожженными.
Трубка не должна иметь царапин и подходить для гибки и развальцовки.
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических продуктов.
2: Заказ образца и мелкий заказ приемлемы.
3: Изготовление на заказ в соответствии с вашим специальным запросом.
4: Предоставление бесплатной информации о продуктах.
5: Большой запас для быстрой доставки.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности –услуги экспортера автоматизированных деталей с полным контейнером и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,воздушных клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, воздушно-масляных фитингов, манометров и т. д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,латуни, алюминия.
например, высоконапорныеклапаны / электромагнитные клапаны / электрические клапаны / водяные клапаны/пневматические клапаны/пневматические цилиндры /гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы брендовых товаров?О: Да, мы можем поставить такие как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т. д.В: Есть ли гарантия?
О: Да, обычно на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британский или метрический? В чем разница между резьбами PT, NPT и G?
О:
Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренние и внешние резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.
Низкотемпературный нитрил, силиконовый каучук, полиуретан В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной, окружающая среда
горячая, сильная вибрация и т. д.
В: На что следует обратить внимание при использовании пневматических компонентов в условиях высоких температур или экстремально низких температур?
Точка фокусировки
Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температурУплотнения Фторкаучук, ПТФЭ
Низкотемпературный нитрил, силиконовый каучук, полиуретан Смазка
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка подачи воздуха |
| Усиление охлаждения, эффективное удаление воды |
Сушка до сверхнизкой точки росы (рефрижераторный + адсорбционный тип), термообогрев |
Металлические компоненты |
| Резервирование зазоров для расширения |
Выбор материалов с низкотемпературной вязкостью, предотвращение утечек из-за холодного сжатия |
Компоненты управления |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Установка изоляционных коробок, локальный обогрев, предотвращение холодной конденсации |
Установка |
| Держать подальше от источников тепла, устанавливать теплоизоляционные плиты |
Избегать воздействия ветра и снега, оборачивать теплоизоляционными материалами |
