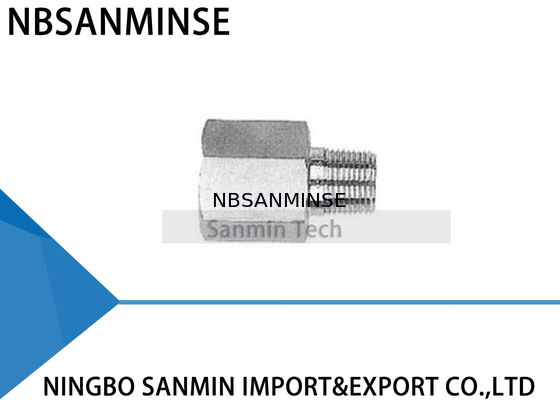

Редукционный переходник RA, нержавеющая сталь 316L, трубный фитинг, сантехнический фитинг, высокое качество, Sanmin
Инструкция по установке
Фитинги поставляются в собранном виде и затянуты от руки. Разборка перед использованием может привести к попаданию грязи или других частиц.
1. Вставьте трубку в фитинг
Убедитесь, что трубка плотно прилегает к плечу фитинга и что гайка затянута от руки. На этом этапе рекомендуется нанести риску на шестигранник, выступающий на корпус фитинга. Эта метка будет служить индикатором начальной точки и правильного затяжки.
2. Затяните гайку
Для трубок диаметром 1/4 дюйма (6 мм) и более требуется 1-1/4 оборота гайки (см. рис. А).
Для трубок диаметром 3/16 дюйма (4 мм) и менее требуется 3/4 оборота гайки (см. рис. B).
Инструкция по повторной сборке
Соединения могут быть разобраны и собраны повторно без потери герметичности.
1. Перед разборкой отметьте положение гайки относительно корпуса фитинга.
2. Для повторной сборки используйте гаечный ключ, чтобы затянуть гайку до исходного положения.
3. Слегка затяните гаечным ключом до ощущения небольшого увеличения крутящего момента.
Труборез
Для достижения герметичного соединения трубка должна быть отрезана ровно. Рекомендуется использовать качественный труборез с соответствующим лезвием для материала трубки.
Не пытайтесь сократить время резки, делая глубокие пропилы при каждом обороте резака. Это приведет к упрочнению трубки.
Конец трубки должен быть снят фаски, чтобы избежать повреждения фитинга и обеспечить достижение дна фитинга трубкой.
Предупреждение
Не зажимайте трубку в тисках в месте ее вставки в фитинг (тиски оставят след на трубке, который может вызвать утечку, и могут привести к овальности).
Некоторые меры предосторожности
1. Трубки не должны волочиться по полу.
2. Трубки не должны вытаскиваться из стойки для трубок, особенно в случае трубок большого наружного диаметра.
Проверка трубок
Использование: Это калибр "не проходит" и должен использоваться следующим образом:
Соберите фитинг согласно следующим инструкциям: 1/4 дюйма (6 мм), 3/8 дюйма, 1/2 дюйма (12 мм) – сделайте 1-1/4 оборота от затяжки от руки. Проверьте зазор между гайкой и корпусом, используя калибр соответствующего размера. Если калибр легко входит в зазор, затяните гайку дальше, пока калибр не перестанет входить в зазор.
Высокая безопасность
В приложениях с суровыми условиями и высоким давлением мы рекомендуем следующие процедуры установки:
1. Убедитесь, что гайка затянута от руки.
2. Вставьте трубку (до упора).
3. Поверните гайку гаечным ключом до тех пор, пока трубка не перестанет свободно вращаться.
4. Отметьте положение гайки.
5. Поверните гайку на 1-1/4 оборота.
Этот метод гарантирует, что даже если наружный диаметр трубки находится на минимальном допуске, втулки будут контактировать с трубкой в течение полных 1-1/4 оборота.
Для обеспечения максимальной надежности и производительности фитингов следует уделять большое внимание выбору трубок для каждого применения.
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических продуктов.
2: Индивидуальный заказ в соответствии с вашим специальным запросом.
3: Предоставление бесплатной информации о продуктах.
4: Гарантированное надежное качество и активное послепродажное обслуживание.
5: Большой запас для быстрой доставки.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности –услуги экспортера автоматизированных деталей полным контейнером, и продажапневмоцилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневмогидравлических фитингов, манометров и т.д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали,
латуни, алюминия.например, клапаны высокого давления, электромагнитные клапаны, электрические клапаны, клапаны для воды, пневматические клапаны, пневмоцилиндры, гидравлические клапаны, гидравлические аккумуляторы и т.д. В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические бренды и приборы?О: Да, мы можем поставить такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д. В:Есть ли гарантия?О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?О:Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренние и внешние резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.Резьба G – это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT – это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT – это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной, горячая среда, сильная вибрация и т.д.
Сушка до сверхнизкой точки росы (холодильный + адсорбционный тип), обогрев На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
Ключевые моменты
Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температур Уплотнения
Фторкаучук, ПТФЭ
Низкотемпературный нитрил, силиконовая резина, полиуретан
Смазка
Высокотемпературная синтетическая смазка (низкая летучесть)
Низкотемпературная смазка (низкая температура застывания, низкая вязкость)Обработка воздуха Усиленное охлаждение, эффективное удаление воды
Сушка до сверхнизкой точки росы (холодильный + адсорбционный тип), обогрев Металлические компоненты
| Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Управляющие компоненты |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Установка |
| Держите подальше от источников тепла, добавляйте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
