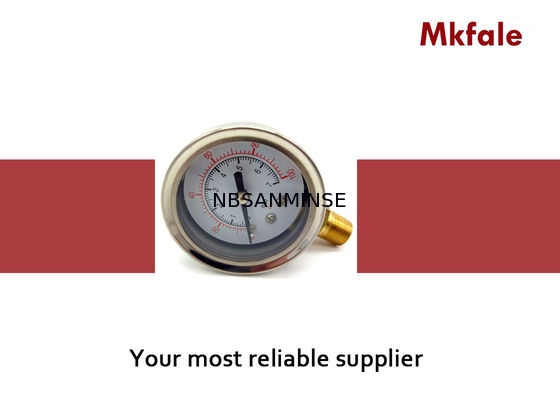

SM2SB 40B / L Жидкостной манометр нормального двухкомпонентного резьбового соединения
Таблица технических характеристик
| НОРМАЛЬНЫЙ ДВУХКОМПОНЕНТНЫЙ РЕЗЬБОВОЙ МАНОМЕТР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ |
SM2SB |
| Применение |
Применимо для пневматических и гидравлических
систем, компрессоров, двигателей, насосов,
систем разбрызгивания, автоматизации зданий
систем и технологических установок, где
присутствует вибрация.
|
| Особенности |
Класс точности 2.5, класс 1.6, Широкий диапазон применения при вибрации
Корпус из нержавеющей стали, система с задним и передним фланцем для демонтажа
Двухкомпонентная резьбовая конструкция, перегрузка до 30% от полной шкалы
Стандартный ограничительный винт, отличное сопротивление вибрации благодаря жидкостному заполнению
Диапазон шкалы до 600 бар
|
| Технические характеристики |
Номинальный размер |
40, 50, 63, 75, 100 и 150 мм |
| Класс точности |
Класс 2.5, Класс 1.6 (≥100 мм) |
| Степень защиты. |
IP65 |
| Размер соединения |
G1/8, G1/4, G1/2 или NPT или другие |
| Диапазон шкалы |
Давление 0..600 бар, Вакуум -1 бар..0, Комбинированное -1..24 бар |
| Заполнение |
Сухое или жидкостное |
| Форма трубчатого элемента |
P≤100 бар в С-образной трубке, P>100 бар в геликоидальной трубке |
| Рабочая температура |
Температура окружающей среды -10° ..+70° C, Температура среды макс. 90° C. |
| Температурная погрешность |
Дополнительная погрешность при отклонении температуры измерительного элемента
от эталонной температуры +20° C (+68° F), составляет ±0.4%/10° C (50° F) при повышении или понижении
|
| Предел перегрузки |
130% от ПШ ≤100 бар, 115% от ПШ >100 бар |
| Деления шкалы |
Черные деления на белом фоне для одной шкалы, черные и красные деления на белом фоне для двух шкал |
| Материалы конструкции |
Корпус и ободок |
Медный сплав (SM2SB) |
| Измерительный элемент |
Медный сплав (SM2SB) |
| Соединение |
Латунь (SM2SB) |
| Стекло |
Пластик |
| Уплотнение стекла |
Промышленное резиновое уплотнение |
| Стрелка |
Черненая алюминиевая |
| Циферблат |
Алюминиевый сплав |
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия промышленных приборов.
2: Большой запас для быстрой доставки.
3: Высокое качество по конкурентоспособной цене.
4: Приемлемы заказы на образцы и небольшие партии.
5: Индивидуальное изготовление по вашему специальному запросу.
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, блоков подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и гидравлических фитингов, манометров и т. д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,латуни, алюминия.
например, высоконапорныеклапаны / электромагнитные клапаны / электрические клапаны / водяные клапаны/пневматические клапаны/пневматические цилиндры /гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные бренды пневматических и гидравлических приборов?О: Да, мы можем поставить такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т. д.В: Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Соединение в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренние и внешние резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, а герметик или лента обычно используются в сочетании для улучшения герметизирующего эффекта.
Низкотемпературный нитрил, силиконовый каучук, полиуретан В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с золотником и пружиной, окружающая среда
высокая температура, сильная вибрация и т. д.
В: На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур?
Ключевые моменты
Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температурУплотнения Фторкаучук, ПТФЭ
Низкотемпературный нитрил, силиконовый каучук, полиуретан Смазка
| Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка воздуха |
| Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (рефрижераторная + адсорбционная), термостатирование |
Металлические компоненты |
| Зазор для теплового расширения |
Выбирать материалы с низкотемпературной ударной вязкостью, предотвращать утечки из-за холодной усадки |
Управляющие компоненты |
| Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
Устанавливать теплоизоляционные короба, локальный обогрев, предотвращать образование конденсата |
Монтаж |
| Держать подальше от источников тепла, устанавливать теплоизоляционные плиты |
Избегать воздействия ветра и снега, оборачивать теплоизоляционными материалами |
|
|
|
|
|
|
|
