ВХОДНОЕ НАПРЯЖЕНИЕ AC220V 0.75KW-5.5KW
ВХОДНОЕ НАПРЯЖЕНИЕ AC380V 0.75KW-450KW

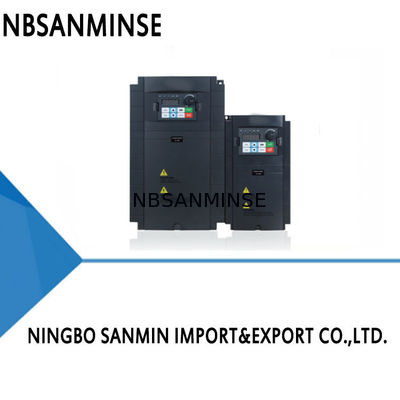

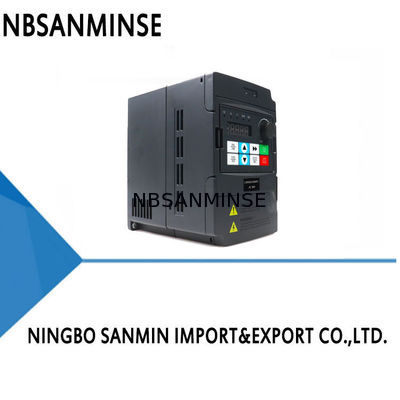

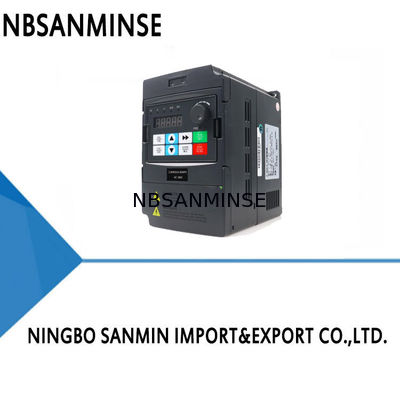

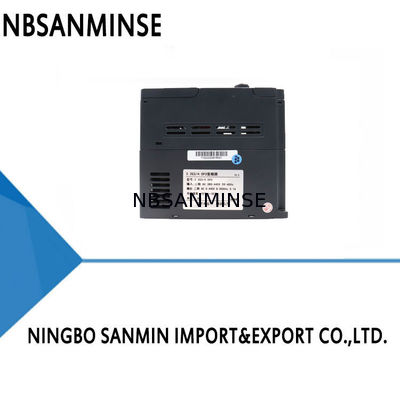

Инвертор серии FL710 представляет собой универсальный высокопроизводительный инвертор с токовым векторным управлением, предназначенный в основном для управления и регулирования скорости трехфазных асинхронных двигателей переменного тока. Эта серия использует высокопроизводительную технологию векторного управления, низкоскоростной выход с высоким крутящим моментом, хорошие динамические характеристики, сверхспособность к перегрузке, расширенную пользовательскую программируемую функцию и программное обеспечение для мониторинга на стороне ПК, функцию шины связи, поддержку различных карт PG, богатое и мощное сочетание функций, стабильную производительность.
Особенности продукта
● Превосходные низкочастотные характеристики
Алгоритм векторного управления током, обеспечивающий высокий пусковой момент и стабильный низкоскоростной выходной момент
● Широкий диапазон входного напряжения
Широкий диапазон входного напряжения, хорошая реакция на нестабильность напряжения
● Широкое применение
Интегрирует богатые функции прикладного промышленного программного обеспечения для облегчения реализации различных требований к управлению на месте
● Встроенный тормозной блок
Компактная конструкция, встроенный тормозной блок (стандартная конфигурация для мощностей до 18,5 кВт)
● Связь RS485
Вся серия продуктов оснащена стандартным интерфейсом последовательной связи RS485 и использует стандартный протокол связи Modbus
● Полная защита
Комплексная функция защиты, позволяющая легко справляться с различными внезапными изменениями нагрузки и ненормальными условиями эксплуатации
● Высокая безопасность
Вся серия продуктов использует огнестойкие материалы с высоким классом JC и высоконадежные соединения силовой цепи для обеспечения безопасности использования продукта
Информация о продукте
|
Продукт
Модель
|
Мощность
Адаптер
|
Вход
Напряжение
|
Выходной ток |
Общие размеры
|
Размеры упаковки
Ш*В
|
Вес брутто
Ш*В
|
Д*Ш*Г
|
Д*Ш*Г |
| FL710 |
220-240 В |
220-240 В |
| 320*730 мм |
240*140*180 мм |
50-60 Гц
50-60 Гц
380-440 В
50-60 Гц
240*140*180 мм
128*228 мм
50-60 Гц
17 А
128*228 мм
240*140*180 мм
|
302*185*235 мм |
3,3 кг |
3,45 кг |
FL710 |
5,5 кВт |
25 А |
| 320*730 мм |
240*140*180 мм |
302*185*235 мм |
3,3 кг |
3,45 кг |
FL710 |
7,5 кВт |
15 кВт |
| 320*730 мм |
151*100*138 мм |
215*142*183 мм |
1,05 кг |
1,35 кг |
FL710 |
4 кВт |
3,8 А |
| 320*730 мм |
151*100*138 мм |
215*142*183 мм |
1,05 кг |
1,35 кг |
FL710 |
4 кВт |
8,5 А |
| 320*730 мм |
151*100*138 мм |
215*142*183 мм |
1,05 кг |
1,35 кг |
FL710 |
4 кВт |
8,5 А |
| 320*730 мм |
240*140*180 мм |
302*185*235 мм |
3,3 кг |
3,45 кг |
FL710 |
5,5 кВт |
13 А |
| 320*730 мм |
240*140*180 мм |
302*185*235 мм |
3,3 кг |
3,45 кг |
FL710 |
7,5 кВт |
16 А |
| 320*730 мм |
240*140*180 мм |
302*185*235 мм |
3,3 кг |
3,45 кг |
FL710 |
11 кВт |
24 А |
| 320*730 мм |
240*140*180 мм |
302*185*235 мм |
3,3 кг |
3,45 кг |
FL710 |
15 кВт |
32 А |
| 320*730 мм |
323*205*205 мм |
395*285*300 мм |
5,85 кг |
6,75 кг |
FL710 |
18,5 кВт |
36 А |
| 320*730 мм |
323*205*205 мм |
395*285*300 мм |
5,85 кг |
6,75 кг |
FL710 |
22 кВт |
44 А |
| 320*730 мм |
323*205*205 мм |
395*285*300 мм |
5,85 кг |
6,75 кг |
FL710 |
30 кВт |
58 А |
| 320*730 мм |
465*285*225 мм |
560*385*335 мм |
16,3 кг |
17,8 кг |
FL710 |
37 кВт |
70 А |
| 320*730 мм |
465*285*225 мм |
560*385*335 мм |
16,3 кг |
17,8 кг |
FL710 |
45 кВт |
90 А |
| 320*730 мм |
510*320*256 мм |
605*425*355 мм |
23,05 кг |
24,9 кг |
FL710 |
55 кВт |
110 А |
| 320*730 мм |
510*320*256 мм |
605*425*355 мм |
23,05 кг |
24,9 кг |
FL710 |
75 кВт |
152 А |
| 320*730 мм |
650*380*275 мм |
765*480*321 мм |
37 кг |
42,25 кг |
FL710 |
90 кВт |
172 А |
| 320*730 мм |
650*380*275 мм |
765*480*321 мм |
38,5 кг |
42,25 кг |
FL710 |
110 кВт |
205 А |
| 320*730 мм |
650*380*275 мм |
765*480*321 мм |
38,5 кг |
42,25 кг |
FL710 |
132 кВт |
253 А |
| 320*730 мм |
750*495*325 мм |
850*595*395 мм |
61,5 кг |
71,3 кг |
Монтаж и подключение |
160 кВт |
304 А |
| 320*730 мм |
750*495*325 мм |
850*595*395 мм |
61,5 кг |
71,3 кг |
Монтаж и подключение |
Описание функций клемм |
Клемма |
Название
Клемма
|
R
Настройка и описание
|
R
Источник питания инвертора:
|
Модель 380 В подключается к R, S и T; Модель 220 В подключается к R, S или R, T
|
|
В качестве устройства защиты от перегрузки по току на входе инвертора должен использоваться воздушный выключатель. Если добавлен выключатель защиты от утечки, чтобы предотвратить ложное срабатывание выключателя утечки, пожалуйста, выберите оборудование с чувствительностью более 200 мА и временем срабатывания более 100 мс
|
S
T
|
U, V, W
|
|
Выход инвертора, подключенный к двигателю
|
|
Для снижения тока утечки длина кабеля двигателя не должна превышать 50 метров
|
|
PE
|
Заземление
|
Инвертор должен быть надежно заземлен
|
|
X1
|
Соединение X1/X2/X3/X-4/X5/X6/X7 с COM является активным, а другие функции настраиваются параметрами F4.00~F4.06 соответственно. X7 может использоваться как общий многофункциональный терминал, а также может быть запрограммирован как высокоскоростной импульсный входной порт, как показано в
|
Описание функции F4.06
|
|
Вход, сигнал уровня 0-24 В, активный низкий уровень, 5 мА
|
X2
X3
|
X4
|
|
X5
|
|
X6
|
|
X7
|
|
AI1
|
|
Прием аналогового входа по току или напряжению
|
|
Диапазон входного напряжения: 0-10 В Диапазон входного тока: 0-20 мА
|
|
AI2
|
Прием только аналогового входа по току
|
Диапазон входного напряжения: 0-10 В
|
|
AO1
|
Аналоговый выходной сигнал 1
|
Выход, постоянное напряжение 0-10 В
|
|
AO2
|
Аналоговый выходной сигнал 2
|
Максимальный выходной ток 200 мА
|
|
24 В
|
24 В - общий источник питания цифровых входных терминалов
|
Максимальный выходной ток 200 мА
|
|
10 В
|
10 В - общий источник питания для аналоговых входных и выходных терминалов
|
Максимальный выходной ток 20 мА
|
|
COM
|
Общий сигнальный терминал
|
Внутренне изолирован от GND
|
|
GND
|
Вход сигнала 0-10 В
|
Внутренне изолирован от COM
|
|
AVI
|
Вход сигнала 0-10 В
|
Вход сигнала 0-10 В
|
|
TA
|
TA-TB: нормально замкнутый, TA-TC: нормально разомкнутый. Емкость контакта: AC 250 В/3 А, DC 24 В/2 А
|
TA-TB: нормально замкнутый, TA-TC: нормально разомкнутый. Емкость контакта: AC 250 В/3 А, DC 24 В/2 А
|
|
TB
|
TC
|
Промышленное применение
|
|
Машины серии FL710 благодаря своим превосходным характеристикам и мощным функциям широко используются в разработке оборудования для регулирования скорости и автоматизации, такого как текстильная, бумажная, волочильная, станкостроительная, упаковочная, пищевая промышленность, вентиляторы, водяные насосы и другие отрасли.
|
|
В: Можете ли вы предложить бесплатные образцы?
|
О: Да,
но это зависит от продукта,
Пожалуйста, свяжитесь с нами
ina@pneuhydr.com или WhatsApp 0086 15168536055 В: Какова ваша сфера деятельности? О: Наша сфера деятельности - услуги экспортера автоматизированных деталей с полным контейнером и продажа
пневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,
пневматических клапанов,электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров,пневматических и гидравлическихфитингов, манометров , и т.д.В:Какие типы продуктов вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали,
латуни, алюминия. Например, высоконапорные
клапаны / электромагнитные клапаны / электрические клапаны /водяные клапаны/ пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторы и так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические бренды, а также измерительные приборы?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.В:Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем британской или метрической системы? В чем разница между резьбами PT, NPT и G?
О:
Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьба становятся все плотнее при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.
Фторкаучук, ПТФЭ В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотный узел, проблемы с сердечником клапана и пружиной, окружающая среда
высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур?
Ключевой момент
Меры противодействия в условиях высоких температурМеры противодействия в условиях экстремально низких температур Уплотнения
Фторкаучук, ПТФЭ Низкотемпературный нитрил, силиконовый каучук, полиуретан
| Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
| Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
Сушка с ультранизкой точкой росы (холодильная + адсорбционная), термостатирование |
| Металлические компоненты |
Резервный зазор для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодного сжатия |
| Компоненты управления |
Катушки с высоким классом термостойкости, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
| Установка |
Держите подальше от источников тепла, устанавливайте теплоизоляционные плиты |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
|
|
|
