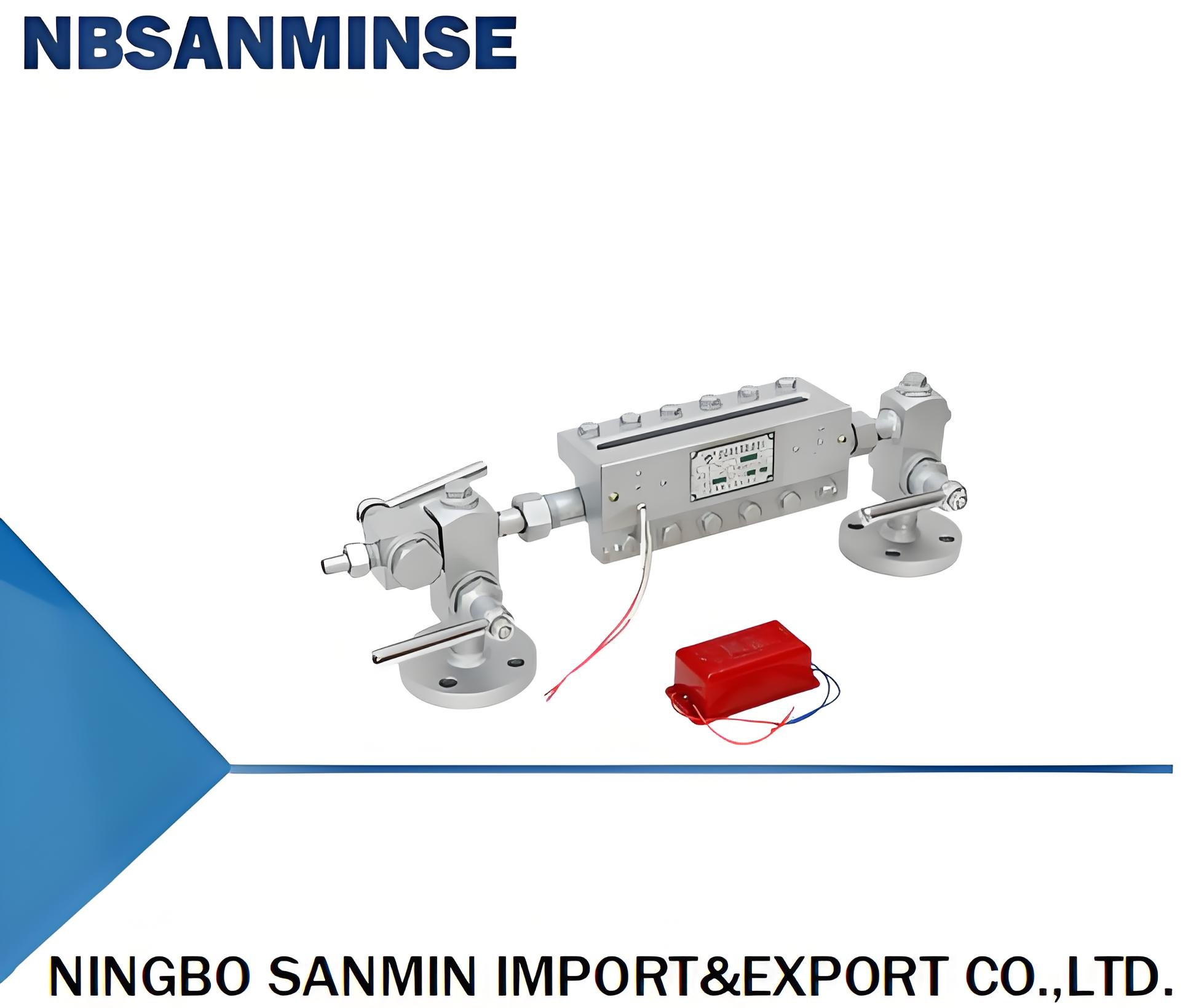

Стальной корпус клапана, двухцветный указатель уровня жидкости с номинальным давлением 2,5 (4,0) МПа и уплотнением из стеклянной прокладки

Место происхождения:	Китай	Фирменное наименование:	NBSANMINSE
Номер модели:	FLD-109-300 FLD-109-350 FLD-109-440 FLD-109-A

Подробная информация
Код:	FLD-109-300 FLD-109-350 FLD-109-440 FLD-109-A	Размер (mm):	L 300 350 440 A L1 145 172 200 B D 115 ((105) D1 85 ((75) D2 65 ((55) Z-φd 4-φ14
Наименование части:	Корпус клапана Удаление стекла Стекло с уплотнением	Материал:	Q235, кованый стальной бушированный графит с низким содержанием щелочей и высоким содержанием бороси
Номинальное давление:	2.5 ((4.0) Мпа	Давление испытания прочности:	4.0(6.4) Мпа
Испытательное давление уплотнения:	2.5 ((4.0) Мпа	Операционная температура:	≤ 225°C
Рабочая среда:	вода, пар, масло
Выделить:	Указатель уровня жидкости 2 , 5 МПа , Указатель уровня жидкости с уплотнением из стеклянной прокладки

Характер продукции

This water level gauge is suitable for steam boilers or reservoirs with a working temperature of t ≤ 220 ℃, and is used to indicate the liquid level through two colors displayed on the glass plate: red (with water) and green (without water).

Стальной корпус клапана, двухцветный указатель уровня жидкости с номинальным давлением 2,5 (4,0) МПа и уплотнением из стеклянной прокладки 0

code	size(mm)						Part name	material
	L	L1	D	D1	D2	Z-φd
FLD-109-300	300	145	115(105)	85(75)	65(55)	4-φ14	valve body	Q235,forged steel
FLD-109-350	350	172					Sealing	bushing
FLD-109-440	440	200					Glass gasket	graphite
FLD-109-A	A	B					glass	Low alkali high borosilicate
Nominal pressure			2.5(4.0)Mpa
strength test pressure			4.0(6.4)Mpa
Seal test pressure			2.5(4.0)Mpa
operation temperature			≤225℃
Working medium			Water, steam, oil
