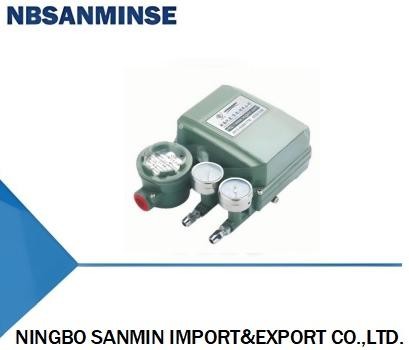

Серия ZPD электрические и газовые позиционер клапана
|
 |
QZD2000 Функция электрогазового преобразователя заключается в преобразовании электрического сигнала, выдаваемого регулятором, в газовый сигнал.
Электрогазовый позиционер клапана серии ZPD2000 и клапан используют выходной электрический сигнал регулятора для преобразования в газовый сигнал привода клапана, который может преодолевать трение сальника и штока клапана, а также дисбаланс силы сердечника клапана из-за разницы давлений среды, увеличивая скорость срабатывания клапана, чтобы обеспечить позиционирование клапана в соответствии с правильным выходным сигналом регулятора.
|
| Внутренняя погрешность |
+1% (одностороннего действия); +1,5% (двустороннего действия) |
| Погрешность гистерезиса |
1% (одностороннего действия): 1,5% (двустороннего действия) |
| Мертвая зона |
0,4% (одностороннего действия); 0,8% (двустороннего действия) |
| Номинальный ход |
0-(10-100) мм; 0-(50--75°--90°) угловой ход |
| Давление воздуха |
0,14-0,55 МПа |
| Выходное давление |
4-20 мА пост. тока: 0-10 мА пост. тока (разделяемый процесс) |
| Выходное давление |
0,02-0,5 МПа |
| Подключение воздуха |
Одностороннего действия: 450 л/ч (подача газа 0,14 МПа) Двустороннего действия: 3600 л/ч (подача газа 0,55 МПа) |
| Характеристика выхода |
Линейная, равнопроцентная |
| Температура окружающей среды |
-35~+60°C -20~+60°C (взрывозащищенный тип) |
| Относительная влажность |
10%~90% |
| Входное сопротивление |
4-20 мА пост. тока 300+100 (при 20°C) 0-10 мА пост. тока 1000+300 (при 20°C) |
| Подключение подачи воздуха |
M10x1, p6 Подключение латуни |
| Интерфейс питания |
NPT1/2 (M22x1,5) |
| Материал корпуса |
Алюминиевый сплав |
| Габаритные размеры |
203×160×105 мм |
| Вес |
2,8 кг |
| МодельТип действия |
Входной сигнал |
Выходное давление |
ВзрывозащитаQZD2 |
1 Одностороннего действия |
|
1 4~20 мА пост. тока
|
1 0,02-0,1 МПа (или) 0-0,5 МПа (стандарт) |
D Взрывозащищенный тип |
2 Двустороннего действия |
2 Релейные сигналы 4-12; 12-20 мА пост. тока |
| 2 0,04-0,2 МПа |
E Погодозащищенный тип |
3 0-10 мА пост. тока |
3 0,08-0,2 МПа |
|
I Взрывозащищенный тип Ex ia II CT6 GB |
4 Релейные сигналы 0-5; 5-10 мА пост. тока |
В: Не могли бы вы предложить бесплатные образцы? |
|
О: Да, |
|
|
но это зависит от продукта,
Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055 В: Какова сфера вашей деятельности? О: Наша сфера деятельности -
услуги экспортера автоматизированных деталей полным контейнером, и продажа
пневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров,фитингов для воздуха и масла , манометров и т.д.В: Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,
, латуни, алюминияматериалов.например, высокое
давлениеклапаны / электромагнитные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры /гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вы должны предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические брендовые товары, приборы?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
В: Соединитель в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Уплотнения Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек соленоидного клапана? О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
Ключевой моментМеры противодействия в условиях высоких температур Меры противодействия в условиях экстремально низких температур
Уплотнения Фторкаучук, ПТФЭ
| Низкотемпературный нитрил, силиконовая резина, полиуретан |
Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка подачи воздуха |
Усиленное охлаждение, эффективное удаление воды |
| Сушка до сверхнизкой точки росы (холодильная + адсорбционная), обогрев |
Металлические компоненты |
Резервный зазор для расширения |
| Выбирайте материалы с низкотемпературной вязкостью, предотвращайте утечки из-за холодного сжатия |
Компоненты управления |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
| Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Монтаж |
Держитесь подальше от источников тепла, устанавливайте теплоизоляционные плиты |
| Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
|
|
