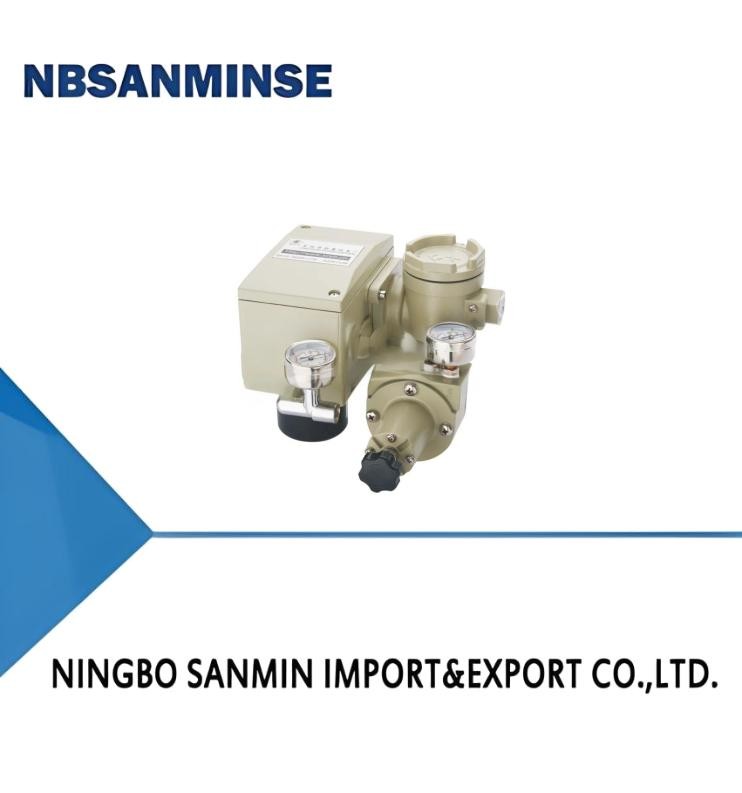

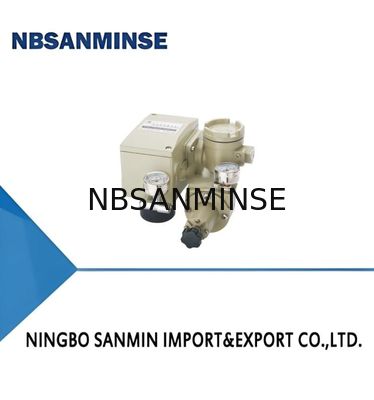

| Электропневматический позиционер клапана серии CN15/16/17 |
|
1. Реле большой мощности, низкое потребление газа, хорошая стабильность, высокая чувствительность;
2. Высокоточные электромагнитные компоненты;
3. Регулировка и техническое обслуживание могут производиться непосредственно в рабочем состоянии.
4. Магнит использует высокоэнергетический накопитель из редкоземельных материалов, ток проходит через вход упругого элемента, не требует выводов.
|
I. Обзор продукта
Электропневматический позиционер клапана и регулятор серии XCN15/16/17 преобразуют выходные сигналы регулятора в сигнал управления газом регулятора, одновременно, в соответствии с обратной связью положения клапана, обеспечивают правильное позиционирование регулировки. Он выпускается в двух вариантах: прямого и двойного действия. |
| 250 Ом (4-20 мА постоянного тока), 100 Ом (10-50 мА постоянного тока)Стандартный 4-20 мА постоянного тока, раздельный диапазон 4-12 мА постоянного тока, 12-20 мА постоянного тока, 10-50 мА постоянного тока (XCN-15, 16, 17; XCN-25, 26, 27) |
Входное сопротивление |
| 250 Ом (4-20 мА постоянного тока), 100 Ом (10-50 мА постоянного тока)Давление газоснабжения |
Одностороннее действие 0,14-0,16 МПа: 0,17-0,5 МПа; Двойное действие 0,2-0,4 МПа: 0,41-0,7 МПа |
| Номинальный ход |
Прямой ход 10-100 мм, поворотный ход 0-90° |
| Электрический интерфейс |
NPT1/2 (M22×1,5) |
| Подключение подачи воздуха |
Rc1/4 |
| Температура окружающей среды |
Взрывозащищенный тип -20 - +60°C; Обычный тип -40 - +80°C |
| Относительная влажность |
≤90% |
| Линейность±1% |
Гистерезисная погрешность |
| 1%Мертвая зона |
0,4% |
| Степень защиты |
IP65 |
| Взрывозащита |
Ex iaIICT6 Gb; Ex dIICT6 Gb |
| Модель |
Тип действия |
| Тип |
Степень взрывозащиты (защиты) |
| Обратная связь (действие)Способ |
Выбор аксессуаровCN1 Одностороннее действие |
5 Взрывозащищенный тип Ex dIICT6 Gb |
1 Прямой ход2 Двойное действие |
6 Искробезопасный тип Ex iaIICT6 Gb |
|
2 Поворотный (с приводом RC)
|
+ PTM (встроенная обратная связь положения клапана) |
_____ |
7 Обычный тип |
|
| _____ |
_____ |
В: Можете ли вы предложить бесплатные образцы? |
О: Да, |
| или WhatsApp 0086 15168536055 |
Пожалуйста, свяжитесь с нами |
или WhatsApp 0086 15168536055 |
или WhatsApp 0086 15168536055 |
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности - экспорт комплектующих для автоматизации в составе полных контейнеров и продажа пневмоцилиндров, устройств подготовки воздуха, электромагнитных клапанов, пневматических клапанов, моторизованных клапанов,
латунных клапанов, гидравлических клапанов, гидравлических цилиндров,
пневмо-гидравлическихфитингов, манометров, и т.д.В: Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали, латуни, алюминия.например, высоконапорныеклапаны / электромагнитные клапаны / электрические клапаны /водяные клапаны /
пневматические клапаны/пневмоцилиндры
/гидравлические клапаны/гидравлические аккумуляторыи так далее. В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические брендовые товары, приборы?О: Да, мы можем поставить такие бренды, как Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д. В:Есть ли гарантия?О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?О:Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, а для усиления герметизирующего эффекта обычно используются герметик или лента.Резьба G - цилиндрическая трубная, используемая для негерметичных соединений; Резьба PT - коническая трубная, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубной с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
Обработка воздуха высокая температура, сильная вибрация и т.д.
В:
На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?
Ключевые моменты Меры противодействия в условиях высоких температур
Меры противодействия в условиях экстремально низких температур
Уплотнения
Фторкаучук, ПТФЭ
Низкотемпературный нитрил, силиконовая резина, полиуретан
СмазкаВысокотемпературная синтетическая смазка (низкая летучесть) Низкотемпературная смазка (низкая температура застывания, низкая вязкость)
Обработка воздуха Усиленное охлаждение, эффективное удаление воды
| Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообогрев |
Металлические компоненты |
Резервный зазор для расширения |
| Выбирайте материалы с низкотемпературной прочностью, предотвращайте утечки из-за холодного сжатия |
Компоненты управления |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
| Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Установка |
Держите подальше от источников тепла, устанавливайте теплоизоляционные плиты |
| Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
|
|
|
|
|
|
|
|
