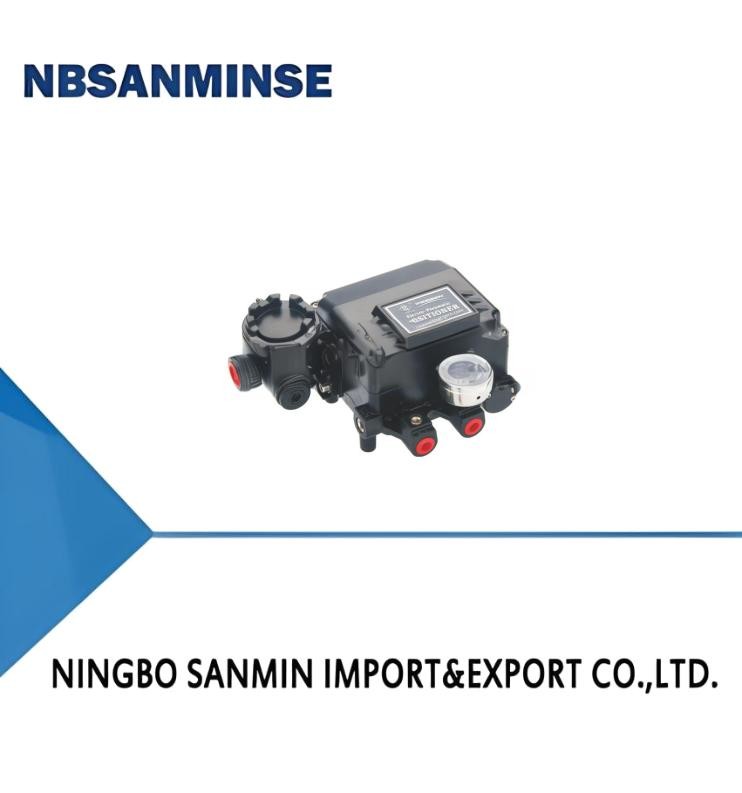

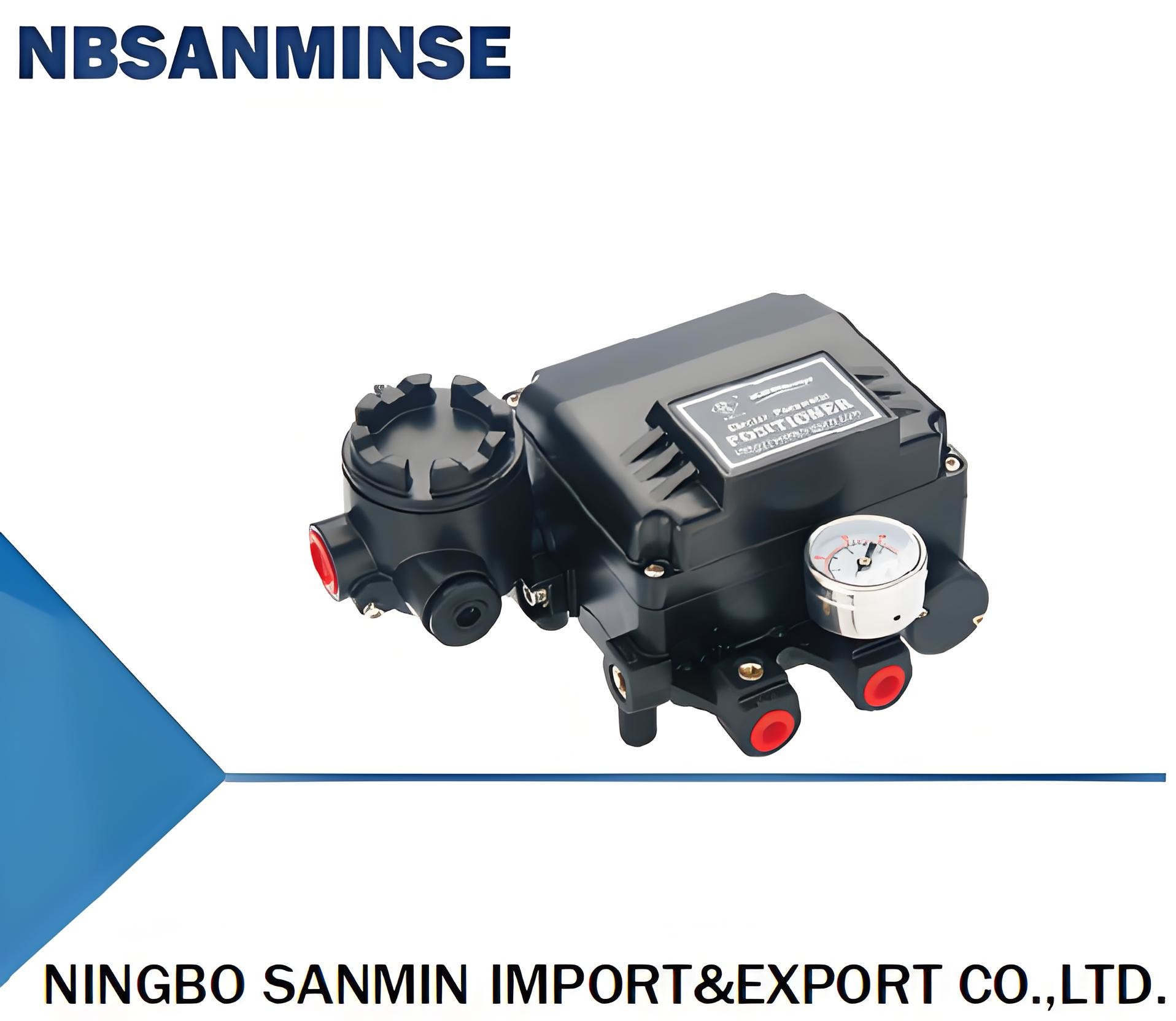

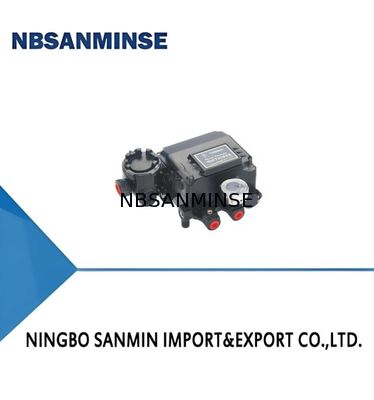

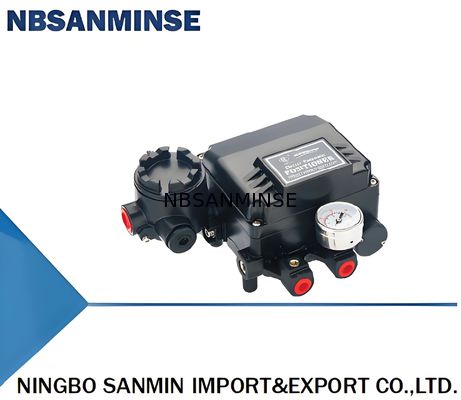

Локатор электрогазового клапана серии YT1000

Место происхождения:	КНР	Фирменное наименование:	NBSANMINSE
Сертификация:	CE	Model Number:	YT1000L YT1000R

Подробная информация
Сигнал ввода:	4 ~ 20 мА постоянного тока	Импеданс:	250±15Q
Давление подачи:	1.4~7kgf/cm2 ((20~100psi)	Инсульт:	10 ~ 150 мм 0 ~ 90°
Интерфейс трахеи:	NPT1/4	Интерфейс манометра:	НПТ1/8
Интерфейс питания:	NPT1/2 ((G1/2)	Температура:	-20°C~70°C
Материал:	Литой алюминий

Характер продукции

Электрические и Локатор газового клапана

1.Через сертификацию CE

2.Предоставление сертификата взрывобезопасности (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb)

3.Через сертификацию IP66

4.С высокими вибрациями (без влияния в диапазоне 5 - 200 Гц)

5Электрический интерфейс имеет пористую форму, подключается в любом направлении.

6.Калибрация проста, легко внедряется, преобразование реакции

7.Не нужно менять, 1/2 равных частей может полностью контролировать

8Модульная конструкция для деталей, легкая для ремонта и обслуживания

Во-первых, обзор продукта
Электрический позиционировщик серии YT 1000 и пневматический клапан управления составляют цепь управления замкнутой цепью.Для преобразования постоянного тока сигнала системы управления дается двигатель письмо газового клапана управления клапана действия. В то же время в соответствии с регулятором обратной связи отверстия, чтобы сделать положение клапана может корректировать позиционирование в соответствии с сигналами управления выходом системы.Электрический локатор доступен в виде однодействующих (тип возвращения пружины) и двухдействующих пневматических приводов..

МОдель			YT1000L				YT1000R
проект			Прямая поездка				Угловое движение
			Однократное действие		Двойной эффект		Однократное действие	Двойной эффект
Входной сигнал			4 ~ 20 мА постоянного тока
Импеданс			250±15Q
Давление подачи			1.4~7kgf/cm2 ((20~100psi)
Инсульт			10 ~ 150 мм 0 ~ 90°
Tинтерфейс ракии			НПТ1/4
Презюме размерыинтерфейс			НПТ1/8
Интерфейс питания			NPT1/2 ((G1/2)
Взрывостойкий класс			Ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb
Протацияуровень			IP66
Окружениетемпература			-20°C~70°C
ЛиБлизость			±1% F.S±2% FS
Гистерез			± 1% F.S.
Sнечувствительность			±0,2%F.S±0,5%F.S
Повторяемость			± 0,5%
А.Употребление			3LPM ((Sup=1,4kgf/cm2,20psi)
Fнизкийпропускная способность			80LPM ((Sup=1,4kgf/cm2,20psi)
Материальная			Отливный алюминий
Wвосемь			2.7kg ((6lb) 2.8kg ((6.2lb)
МОдель	Движение привода	Тип действия		Взрывостойкий класс	Форма панели обратной связи	Выпускное отверстие пилотного клапана		Варианты
YT-1000	L Линейное	S Единое действие		M Ex dmbIIBT6 Гб	1 10 ~ 40 мм ((Линейный) M6x40L (ротационный тип)	1 Объем привода меньше 90 см3		0 Нет
	R Ротационный тип	D Двойной эффект		C Ex dmb IICT6 Гб	2 40 ~ 70 мм ((Линейный) M6x63L (ротационный тип)	2 Объем аккумулятора90-180 см 3		1 +PTM ((положение встроенного клапана.обратная связь)
				I Ex IIBT6G b	3 70~100 мм (линейный) M840L (ротационный тип)	3 Объем привода больше 180 см3		2 +PTM ((Возвратная связь внешнего положения клапана)
				P EX II C 16 Г b	4 100-130 мм (линейный) M863L (ротационный тип)			3 +L/S (встроенный безлимитный переключатель)
				N Не взрывостойкость	5 130-150 мм (линейный) NAMUR ((Ротационный тип)			4 +L/S ((Внешний предел. переключатель)
								5+PTM+L/S ((Встроенный клапан, обратная связь положения и переключатель ограничения)
