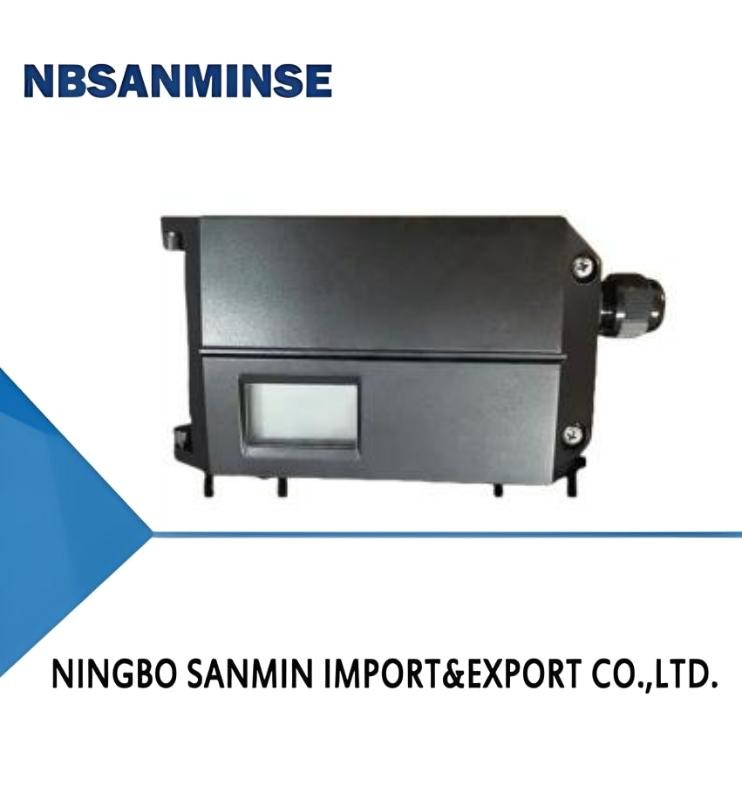

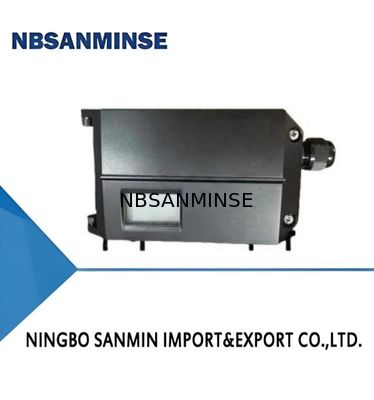

| CN8000 Серия интеллектуальных электрических позиционирующих клапанов |
|
1.Прежде чем устанавливать позиционировщик, внимательно ознакомьтесь с инструкциями по установке.Например,, подтвердите исходное положение позиционирующего устройства или вала обратной связи датчика дистанционного типа до установки.Для обычных позиционирующих устройств прямого движения, убедитесь, что верхняя плоскость корпуса позиционирования находится под прямым углом к главному валту клапана.угол вращения стержня обратной связи позиционирования соответствует требованиям к установке.
2.После установки позиционировщика на клапан, подключите источник воздуха и электрическую проводку.Ввод 4 - 20mA сигнал для зарядки позиционировщика.
3.Когда позиционировщик включен, система находится в состоянии, не инициированном до завершения функции инициализации.и интерфейс сначала отображает процентное значение датчика.
|
|
Обзор продукции
Интеллектуальные электропневматические позиционирующие клапаны серии CN8000 используются совместно с пневматическими приводами.Они получают сигнал постоянного тока 4 - 20mA от автоматической системы управления для получения набора управления положением клапана - точкаВ то же время, они собирают сигнал от датчика положения, чтобы получить фактическое положение клапана.контролируют впуск воздуха и выпуск воздуха пневматического привода, приводящий к положению клапана, чтобы достичь точки установки.
|
| Тип установки |
Обычный линейный ход |
| Дистанционный линейный ход |
| Обычный угловой ход |
| Угловой ход дистанционного типа |
| Раздел - тип |
| А.ctiФорма |
Однократное действие |
| Двойной эффект |
| Взрывостойкий класс |
Не взрывозащищен |
| Ex ia IIC T4/T6 Га |
| Ex d IIC T6 Гб |
| Сигнал обратной связи |
Нет. |
| У меня есть |
| HARTВкоммуникации |
Нет. |
| У меня есть |
| МвытягиваниеВ.ракетки |
Нет. |
| Линейная скобка |
| Угловая скобка |
| Компоненты датчиков давления |
Нет. |
| У меня есть |
| Состояние отключения питания |
Перезагрузить |
| Задержка - положение |
| Минимальная температура окружающей среды |
-20°C |
| -40°С |
| Материал раковины |
А.Луспирты |
| SогневойЯ...nput |
4-20mA постоянного тока |
| МИнтимный рабочий ток |
30,8 мА |
| Я...Импеденция ввода |
120Ω |
| А.температура окружающей среды |
Общая версия: -20°C ~ + 70°C
Версия с низкой температурой: -40°C ~ + 70°C
Максимальная взрывостойкая температура в среде T4 + 60°C. Максимальная взрывостойкая температура в среде T6 + 40°C
|
|
ВоздухТребования к источнику
|
Соответствие стандарту ISO 8573-1
Размер и плотность твердых частиц:класс 3
Точка росы: класс 3
Содержание масла: класс 3
|
|
Сопротивление вибрации
|
0.15 мм, 10 Гц-60 Гц, 20 циклов / ось
20 м/с2, 60 Гц-500 Гц, 20 циклов по оси
Рекомендуемый диапазон непрерывной работы всего клапана управления 20 м/с2 без пика резонанса
|
| Источник превышения |
00,14-0,7 МПа |
| Скорость потока |
Прием
2 бара:4.8 Нм3/ч
4 бара:80,0 Нм3/ч
6 бар:11.2 Nm3/h
Выхлоп (перезагрузка)
2 бара:5.9 Нм3/ч
4 бара:9.8 Нм3/ч
6 бар:130,7 Нм3/ч
Выхлопные (Подождите...положение)
2 бара:6.6 Нм3/ч
4 бара:11.1 Nm3/h
6 бар:15.6 Нм3/ч
|
| Sсостояние тедивоздухпотребление |
≤ 0,4 л/мин |
| Основныеошибка |
≤ 1,0% |
| Гистерез |
≤ 1,0% |
| Электрический интерфейс |
M20x1.5 |
| Пневматический интерфейс |
G1/4 |
| Wвосемь |
20,0 кг |
| ПротацияУровень |
IP66 |
| Взрывостойкий класс |
Ex 1a IIC T4/T6 Га |
|
Электрический интерфейс |
Dвыписка |
| IN+ |
Сигнал настройки 4-20 мА + |
| В- |
4-20 мА настройка сигнала- |
| ОТ+ |
Сигнал обратной связи Модуль 18-30V DC + |
| Выйди... |
Модуль обратной связи 4-20 мА |
|
Пневматический интерфейс |
Dвыписка |
| СУП |
Вход источника воздуха |
| ОТ1 |
Пилотный аэродром 1 |
| ОТ2 |
Вентиляция воздуха пилота 2, используемая при двойном действии |
Вопрос: Вы можете предложить бесплатные образцы?
А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055
Вопрос: Что вы делаете?
О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.
Вопрос:WКакие продукты вы можете сделать?
О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.
Вопрос: Можно ли производить товар с нашим логотипом и брендом?
О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.
Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?
О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.
Вопрос: Гарантия есть?
О: Да, обычно продукция имеет гарантию качества на один год.
Вопрос: Есть ли разъем в британской или метрической системе?
А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.
G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке
Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?
Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.
Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
| В центре внимания |
Контрмеры в условиях высокой температуры |
Противодействие чрезвычайно холодной среде |
| Печати |
Фторированный каучук, ПТФЕ |
Нижетемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературный синтетический жир (низкая летучесть) |
Низкотемпературный жир (низкая точка разлива, низкая вязкость) |
| Обработка воздуха |
Усиление охлаждения, эффективное удаление воды |
Сушка с ультранизкой температурой росы (тип охлаждения + адсорбции), отслеживание тепла |
| Металлические компоненты |
Разрешение на расширение резервов |
Выбирайте материалы с низкой температурной прочностью, предотвратите утечку из-за холодного сжатия |
| Контрольные компоненты |
Высокотеплостойкие катушки, теплораспределение, низкое энергопотребление |
Установка изоляционных коробок, локальное отопление, предотвращение холодной конденсации |
| Установка |
Держите подальше от источников тепла, добавьте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оберните теплоизоляционными материалами |
