TXK Противовзрывный контроллер давления

Место происхождения:	Китай	Фирменное наименование:	NBSANMINSE
Сертификация:	CE	Номер модели:	TXK

Подробная информация
Переменный элемент:	Микровыключатель	Температура окружающей среды:	-40°C~60°C
средний Temp.:	0~80℃	Ошибка повторимости:	00,5% или 1%

Характер продукции

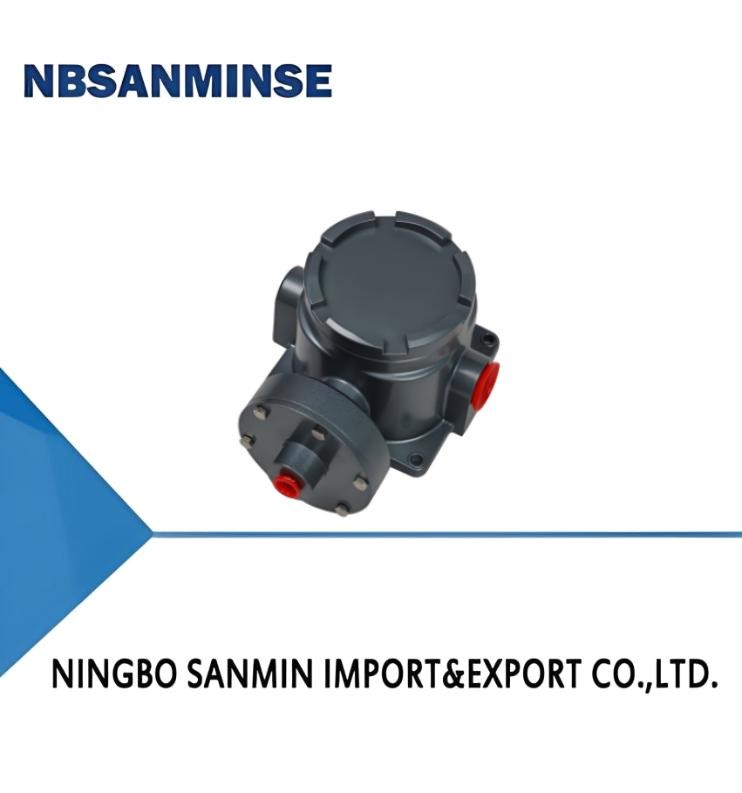

TXK Противовзрывный контроллер давления 0

1, Обзор
Принцип работы взрывостойкого регулятора давления TXK основан в основном на эластичной деформации испытуемых компонентов (таких как диафрагмы),который приводит функциональные компоненты (такие как микроключи) для производства быстрых переключателей через эту деформациюВ частности, когда давление измеряемой (контролируемой) среды накладывается на испытываемый элемент, это заставляет свободный конец диафрагмы производить соответствующее эластическое смещение.Это смещение затем будет управлять кнопкой (толкнуть стержень в микро переключателя, подключенного к концу трубы, чтобы произвести соответствующие действияКогда давление достигает установленного значения управления, контакты переключателя переключаются, в результате чего схема в системе управления отключается или подключается,тем самым достигая цели автоматического управления и сигнализации.
Взрывостойкий контроллер давления TXK обычно состоит из измерительной системы, устройства управления, регулирующего механизма, корпуса, розетки и т.д.Диафрагма в измерительной системе чувствует изменения давления через ее эластичную деформацию, в то время как микровыключатель в управляющем устройстве быстро реагирует на этот сигнал давления и выполняет операции включения/выключения цепи.Эта конструкция позволяет взрывостойкому регулятору давления стабильно работать в различных промышленных условиях, особенно в приложениях, требующих высокой надежности и безопасности.
2, Технические характеристики

Рабочая вязкость	< 1 × 10- Я не знаю.3 м²/s	Средняя температура	0～80°C
Переменный элемент	микропеременчик	Противовибрационная производительность	20 м/с²
Уровень взрывостойкости пыли	Exdb Ⅱ CT4～T6 В Гб	Номер сертификата о защите от взрывов	GYB24.2900X
Степень защиты, обеспечиваемая корпусом	IP66(Соответствует стандарту DIN40050 и эквивалентен стандарту IP66 в GB4208))	Ошибка повторения	00,5% или 1%
Температура окружающей среды	-40°C~60°C	Контактная способность	220В переменного тока 6А ((Резистивный)

3, Спецификации

Диапазон регулировки значения настройки давления	Разница переключения не больше	**Допустимое давление (Mpa)	Внешние габариты	Частота переключения/минута	Мембранный материал	Внутренняя нить интерфейса
-100 ~ 0KPa	2 КПа	1.3	03	30	Нержавеющая сталь или полимид	НПТ1/4
-100. 100 КПа	2 КПа	1.3	02	30	Нержавеющая сталь или полимид	НПТ1/4
0 ~ 100 КПа	2 КПа	1.3	03	30	Нержавеющая сталь или полимид	НПТ1/4
5 ~ 170 КПа	2 КПа	1.3	02	30	Нержавеющая сталь или полимид	НПТ1/4
5 ~ 210 КПа	4.5KPa	1.3	01	30	Нержавеющая сталь или полимид	НПТ1/4
10 ~ 350 КПа	3 КПа	1.3	02	30	Нержавеющая сталь или полимид	НПТ1/4
20 ~ 700 КПа	12 КПа	5	01	30	Нержавеющая сталь или полимид	НПТ1/4
0.15 ~ 1.2МПа	00,02 МПа	5	01	30	Нержавеющая сталь или полимид	НПТ1/4
00,25-2,5 МПа	00,04 МПа	5	01	30	Нержавеющая сталь или полимид	НПТ1/4
00,37 ~ 3,7 МПа	00,08 МПа	6	01	30	Нержавеющая сталь или полимид	НПТ1/4
00,7 ~ 7 МПа	0. 12 МПа	9	01	30	Нержавеющая сталь или полимид	НПТ1/4
1.2 ~ 12 МПа	0. 15 МПа	17.5	01	30	Нержавеющая сталь или полимид	НПТ1/4
3.5 ~ 27.5 МПа	1 МПа	34	01	30	Нержавеющая сталь или полимид	НПТ1/4

4, Таблица отбора

TXK -□ □-□-□-□ 1 2 3 4 5
1Форма продукта
01	Конвенция	02	двойной контакт	03	Экс г
04	Нижнее дифференциальное давление	05	Верхнее и нижнее дифференциальное давление	06	Высокое гидростатическое давление
07	печь
2- Оружейная оболочка.
NN	Регулярный стиль	РН	Модель двойного контакта	LC	Обычная взрывостойкая модель
В.	Взрывозащитная модель с небольшим окном	AL	Огневая оболочка
3Тип диафрагмы
01	полиэтилен	02	из нержавеющей стали	03	резиновый
4. Соединительная нить (настраиваема по мере необходимости)
01	NPT1/4 внутри
5Дальность.			Ссылка на таблицу сравнения диапазона
Пример выбора: TXK-03LC-02-01-005 TXK взрывостойкий контроллер, форма продукта: взрывостойкий, оболочка: обычный взрывостойкий тип, форма диафрагмы: нержавеющая сталь, подключательная нить: NPT1/4 внутренняя, диапазон: 0,25-2,5MPa.

Сравнительная таблица диапазона

коды	диапазон	Примечания	коды	диапазон	Примечания
001	30,5-27,5 МПа	Обычное давление	002	1.2-12MPa	Обычное давление
003	00,7-7 МПа	Обычное давление	004	0.37-3.7 МПа	Обычное давление
005	00,25-2,5 МПа	Обычное давление	006	0.15-1.2 МПа	Обычное давление
007	20-700KPa	Обычное давление	008	10-350 КПа	Обычное давление
009	5-210 КПа	Обычное давление	010	5-170 КПа	Обычное давление
011	0-100 КПа	Обычное давление	012	- Я не знаю.100 - 0 КПа	Обычное давление
013	- Я не знаю.100-100 КПа	Обычное давление	014	25 КПа	Высокое гидростатическое давление
015	0-60KPa	Нижнее дифференциальное давление	016	20-200 КПа	Нижнее дифференциальное давление
017	50-500 КПа	Нижнее дифференциальное давление	018	- Я не знаю.00,5-0,5 КПа	Дифференциальное давление печи
019	- Я не знаю.3-3KPa	Дифференциальное давление печи	020	- Я не знаю.6-6 КПа	Дифференциальное давление печи
021	- Я не знаю.12-12 КПа	Дифференциальное давление печи

5, Способ отладки и схема проводки переключателя
Верните регулирующую гайку в состояние базовой слабости, подключите провода C, NO, NC переключателя к сигнальному свету.подключить сигнальный свет к зеленому свету (C - общий терминал), и когда C и NO подключены на заводе, зеленый свет включится), и настроить регулирующий гайка вверх и вниз в соответствии с индикатором точки регулирования, чтобы установить его на желаемую точку регулирования.(Напряжение вниз увеличивается, повышающее давление уменьшается)

TXK Противовзрывный контроллер давления 1

6, Внешний вид и размеры установки

TXK Противовзрывный контроллер давления 2

TXK Противовзрывный контроллер давления 3

TXK Противовзрывный контроллер давления 4
