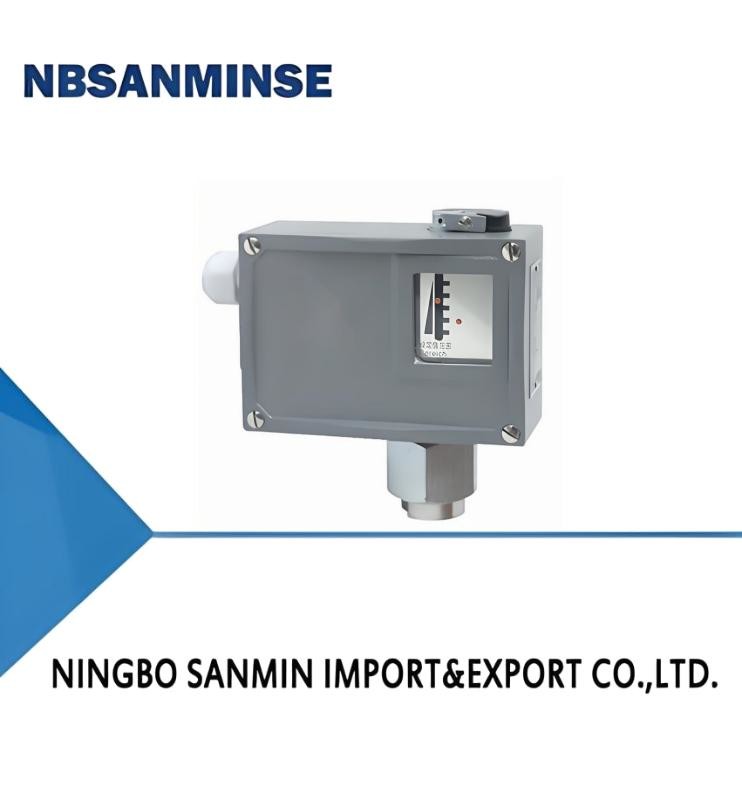

TL5228 Регулятор давления с переключателем давления
Контактное лицо : Ina Chen
Номер телефона : 0086-15168536055
WhatsApp : +8615168536055
| Место происхождения: | Китай | Фирменное наименование: | NBSANMINSE |
|---|---|---|---|
| Сертификация: | CE | Номер модели: | TL0102 |
|
Подробная информация |
|||
| Рабочая вязкость: | < 1×10-3м2/с | Температура окружающей среды: | -5°C ≈40°C |
|---|---|---|---|
Характер продукции
Обзор
Выключатель давления TL0102 использует датчик типа диафрагмы, а некоторые характеристики материала корпуса датчика - нержавеющая сталь, которая может использоваться для коррозионных сред,а также нейтральные газы, такие как воздух, газа, водяного пара и жидких сред, таких как нефть.
Значение настройки переключателя давления TL0102 регулируется в диапазоне 0-1MPa. Управление высокой чувствительностью в диапазоне низкого напряжения.
Основные технические характеристики
| Обычные | Тип, защищенный от взрывов | |
|---|---|---|
| Рабочая вязкость | < 1 × 10- Три.m2/s | < 1 × 10- Три.m2/s |
| Переменный элемент | микропеременчик | Печать переключателя |
| Степень взрывостойкости | - | Exde II CT4T6 |
| Степень защиты, обеспечиваемая корпусом | IP65 ((Соответствует стандарту DIN40050 и эквивалентен стандарту IP65 в GB4208) | IP54 ((Соответствует стандарту DIN40050 и эквивалентен стандарту IP54 в GB4208) |
| Температура окружающей среды | -5°C ≈40°C | -5°C ≈40°C |
| Средняя температура | 0 ≈ 120°С | 0°95°C |
| Положение установки | - | Интерфейс давления вертикально вниз |
| Противовибрационная производительность | 20 м/с2 | Макс: 20 м/с2 |
| Ошибка повторения | ≤10,5% | ≤10,5% |
| Контактная способность | AC 220V 6A ((сопротивление) | Дисплей 250В 0,25А ((Резистивный) 60Wmax Сменное напряжение 250В 5А ((сопротивление) 1250ВАmax |
Спецификации
Ошибка переключения TL0102 не регулируется
| Настройка диапазона корректировки значения (MPa) |
Разница переключения не превышает (MPa) | **Допустимое давление 1 (МПа) | Частота переключения/минута | Материал датчика давления | Внутренняя нить интерфейса |
Вес (в кг) |
Номер рисунка габаритных размеров | Номер каталога заказа | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Корпус | Диафрагма | Обычные | Тип, защищенный от взрывов | Обычные | Тип, защищенный от взрывов | ||||||
| 0 ¢ 0.01 | 0.0012 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0 ¢ 0.025 | 0.0018 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0 ¢ 0.04 | 0.0025 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05 ¢0.4 | 0.06 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05 ¢0.6 | 0.07 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05 ¢1 | 0.1 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 регулируемая разница переключателя
| Настройка диапазона корректировки значения (MPa) |
Разница переключения не превышает (MPa) | **Допустимое давление 1 (МПа) | Частота переключения/минута | Материал датчика давления | Внутренняя нить интерфейса |
Вес (в кг) |
Номер рисунка габаритных размеров | Номер каталога заказа | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Корпус | Диафрагма | Обычные | Тип, защищенный от взрывов | Обычные | Тип, защищенный от взрывов | ||||||
| 0 ¢ 0.01 | 0.004 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0 ¢ 0.025 | 0.005 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0 ¢ 0.04 | 0.007 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05 ¢0.4 | 0.18 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05 ¢0.6 | 0.22 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05 ¢1 | 0.3 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 разница переключения не регулируема (небольшая разница переключения, нет взрывозащитного типа)
| Настройка диапазона корректировки значения (MPa) |
Разница переключения не превышает (MPa) | **Допустимое давление 1 (МПа) | Частота переключения/минута | Материал датчика давления | Внутренняя нить интерфейса |
Вес (в кг) |
Номер рисунка габаритных размеров | Номер каталога заказа | |
|---|---|---|---|---|---|---|---|---|---|
| Корпус | Диафрагма | ||||||||
| 0 ¢ 0.01 | 0.0006 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0 ¢ 0.025 | 0.001 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0 ¢ 0.04 | 0.0018 | 0.1 | 10 | из нержавеющей стали | из нержавеющей стали ((316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05 ¢0.4 | 0.035 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05 ¢0.6 | 0.04 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05 ¢1 | 0.05 | 10② | 10 | из нержавеющей стали1Cr18Ni9Ti | из нержавеющей стали ((316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
Примечание: при практической работе даже кратковременное пиковое давление не может превышать данное значение.
2 Означает значение статического давления.
01
02
03
04
