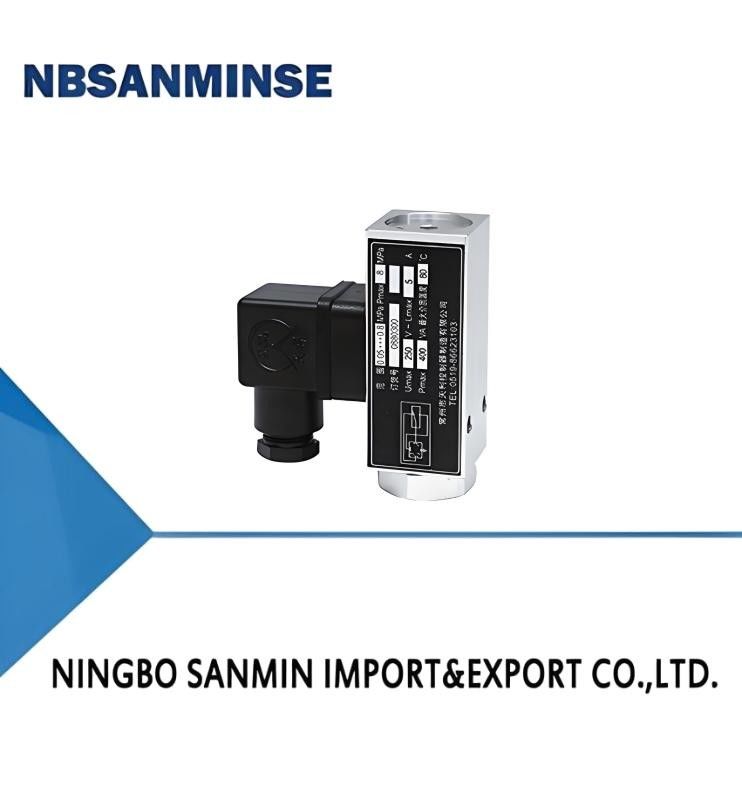

TL5228 Регулятор давления с переключателем давления
Контактное лицо : Ina Chen
Номер телефона : 0086-15168536055
WhatsApp : +8615168536055
| Место происхождения: | Китай | Фирменное наименование: | NBSANMINSE |
|---|---|---|---|
| Сертификация: | CE | Номер модели: | TL0022 |
|
Подробная информация |
|||
| Working viscosity: | <1×10－3m2/s | Switching element: | microswitch |
|---|---|---|---|
| Ambient temp.: | －25℃～55℃ | Medium temp.: | －25℃～80℃ |
Характер продукции
Обзор
Коммутатор/регулятор давления TL0022 использует две формы датчиков: датчики диафрагмы и датчики поршневого двигателя без утечки.
TL0022 переключатель давления/регулятор давления может использоваться для нейтральных газов, таких как воздух и газ, а также жидких сред, таких как смазочное масло и легкое топливное масло.Установленное значение контроллера может регулироваться в диапазоне -0от 0,1 до 1,6 МПа.
TL0022 датчик поршневого переключателя/регулятора давления без утечки может использоваться для нейтральных смазочных сред, таких как гидравлическое масло, смазочное масло и легкое топливное масло.Установленное значение контроллера может регулироваться в диапазоне 0.5-40 МПа.
Небольшая конструкция обеспечивает высокую частоту переключения 100 раз в минуту и особенно хорошую вибрационную устойчивость.
Основные технические характеристики
| Рабочая вязкость | < 1 × 10- Три.m2/s |
|---|---|
| Переменный элемент | микропеременчик |
| Степень защиты, обеспечиваемая корпусом | IP54 ((Соответствует стандарту DIN40050 и эквивалентен стандарту IP54 в GB4208) |
| Положение установки | Интерфейс давления расположен вертикально вниз (с возможностью наклона на 15 °) |
| Температура окружающей среды | -25°С55°С |
| Средняя температура | -25°C ≈80°C |
| Противовибрационная производительность | Максимум 100 м/с2 |
| Ошибка повторения | ≤ 2,5% |
| Контактная способность | AC 220V 6A ((сопротивление) |
Спецификации
Ошибка переключения TL0022 не регулируется
| Диапазон регулировки значения установки (MPa) | Разница переключения не более (MPa) | **Допустимое давление 1 (МПа) | Материал датчика давления | Тип интерфейса 2 | Внутренняя нить интерфейса |
Вес (в кг) |
Номер рисунка габаритных размеров | Номер каталога заказа | |
|---|---|---|---|---|---|---|---|---|---|
| Корпус | Печатный кольцо | ||||||||
| -0,1 ¢0 | 0.02 | 8 | AL | Нитриловая резина | Я... | G1/4 | 0.2 | 01 | TL0022.10-106265 |
| -0,1 ¢0 | 0.02 | 8 | AL | Нитриловая резина | П | - | 0.2 | 03 | TL0022.10-106268 |
| 0.02'0.2 | 0.04 | 8 | AL | Нитриловая резина | Я... | G1/4 | 0.2 | 01 | TL0022.10-149265 |
| 0.02'0.2 | 0.04 | 8 | AL | Нитриловая резина | П | - | 0.2 | 03 | TL0022.10-149268 |
| 0.05 ¢0.8 | 0.13 | 8 | AL | Нитриловая резина | Я... | G1/4 | 0.2 | 01 | TL0022.10-165265 |
| 0.05 ¢0.8 | 0.13 | 8 | AL | Нитриловая резина | П | - | 0.2 | 03 | TL0022.10-165268 |
| 0.1 ¢1.6 | 0.24 | 8 | AL | Нитриловая резина | Я... | G1/4 | 0.2 | 02 | TL0022.10-176265 |
| 0.1 ¢1.6 | 0.24 | 8 | AL | Нитриловая резина | П | - | 0.2 | 03 | TL0022.10-176268 |
Ошибка переключения TL0522 не регулируется
| Диапазон регулировки значения установки (MPa) | Разница переключения не более (MPa) | **Допустимое давление 1 (МПа) | Материал датчика давления | Тип интерфейса 2 | Внутренняя нить интерфейса |
Вес (в кг) |
Номер рисунка габаритных размеров | Номер каталога заказа | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Корпус | Печатный кольцо | Пистоны | ||||||||
| 0.5 ¢7 | 2 | 40 | AL | Нитриловая резина | сталь | Я... | G1/4 | 0.2 | 04 | TL0522.10-201066 |
| 0.5 ¢7 | 2 | 40 | AL | Нитриловая резина | сталь | П | - | 0.2 | 03 | TL0522.10-201078 |
| 1 ¢16 | 3.5 | 40 | AL | Нитриловая резина | сталь | Я... | G1/4 | 0.2 | 04 | TL0522.10-212066 |
| 1 ¢16 | 3.5 | 40 | AL | Нитриловая резина | сталь | П | - | 0.2 | 03 | TL0522.10-212078 |
| 2.5 ¢ 25 | 4 | 40 | AL | Нитриловая резина | сталь | Я... | G1/4 | 0.2 | 05 | TL0522.10-224066 |
| 2.5 ¢ 25 | 4 | 40 | AL | Нитриловая резина | сталь | П | - | 0.2 | 03 | TL0522.10-224278 |
| 4 ¢40 | 4.5 | 40 | AL | Нитриловая резина | сталь | Я... | G1/4 | 0.2 | 05 | TL0522.10-228066 |
| 4 ¢40 | 4.5 | 40 | AL | Нитриловая резина | сталь | П | - | 0.2 | 03 | TL0522.10-228078 |
Примечание: при практической работе даже кратковременное пиковое давление не может превышать данное значение.
2 I-интерфейс - это внутренняя нить P-интерфейс - это фланц
01
02
