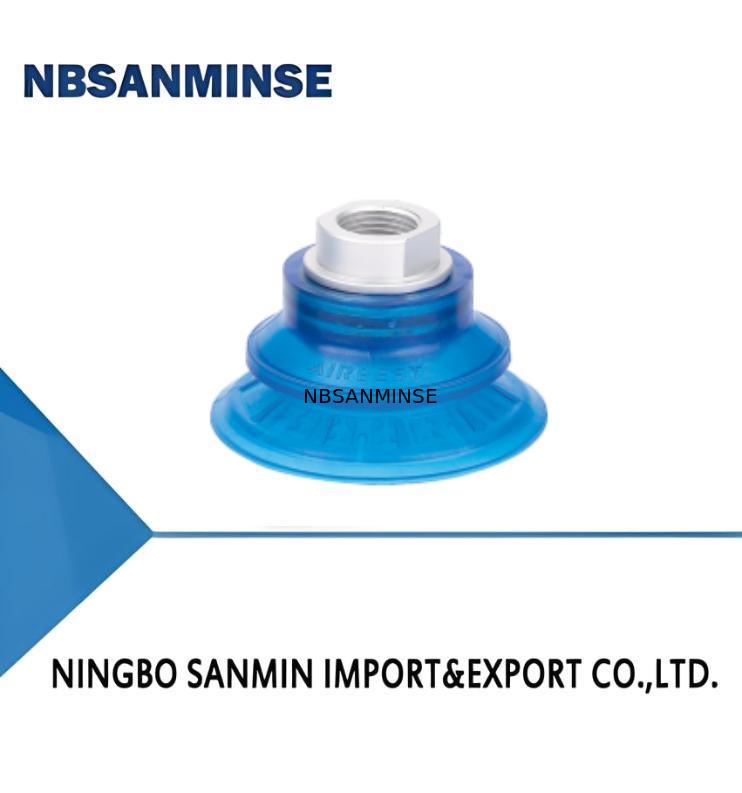

SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа

SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа

Большие изображения :  SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: SBF30
Оплата и доставка Условия:
Количество мин заказа: 10 шт
Цена: Подлежит обсуждению
Упаковывая детали: коробка
Время доставки: 5-30days
Условия оплаты: L/C, T/T.
Поставка способности: 10000 ШТ
контакт

SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа

описание
Внутренний том: 5,5 см³ Вырывание: 33сила Н
Мин. радиус кривой заготовки: 30 мм Материал и твердость: У - ПУ,70
Поток соединения: G2F - G1/4 женская нить
Выделить:

Сильфонная присоска серии SBF

,

всасывающий стакан для металлических листов

,

аксессуары для пневматических соленоидных клапанов

Особенности
◇ 1.5 Гофрированная конструкция
◇ Материал PU
◇ Внутренняя поддерживающая структура большой площади
◇ Различные размеры на выбор
Преимущества
◇ Легко прилегает к неровной поверхности заготовки и имеет буферный эффект
◇ Отличная износостойкость и маслостойкость, длительный срок службы
◇ Эффективно увеличивает силу трения между присосками и заготовками
◇ Подходит для заготовок разных размеров и форм
Применение
◇ Обработка листового металла на высокой скорости, короткое время цикла
◇ Обработка листового металла и алюминиевых пластин без деформации
◇ Специальная конструкция пазов присоски предотвращает скольжение
при обработке масляного листового металла, обеспечивая точное позиционирование
◇ Используется в системе обработки штампованных металлических деталей для автомобилестроения
SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа 0
Структура
◇ 1.5 Гофрированная конструкция, большой ход сжатия
◇ Присоска и фитинг представляют собой цельную конструкцию
SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа 1

SBF  50  U-G3F
①   ②③   ④
①Серия ②Диаметр ③Материал и твердость ④Резьбовое соединение
SBF 30-φ32 мм U-PU            70 G2F-G1/4 внутренняя резьба

40-φ42 мм
G3F-G3/8 внутренняя резьба
50-φ51.5 мм
G2M-G1/4 наружная резьба
60-φ64 мм
M10M-M10×1.5 наружная резьба
80-φ84 мм
RA-Прямоугольный адаптер
100-φ103 мм

Выбор модели (резьбовое соединение)
Модель Резьбовое соединение
G2M		 M10M G2F G3F RA-Прямоугольный адаптер
SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
SBF80U-□ SBFBOU-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
Технические параметры
Модель Усилие отрыва, Н Внутренний объем
   см³		 Мин. радиус кривизны заготовки
        мм		 Вес
 г		 Рекомендуемый диаметр шланга
мм		 MPQ
шт.
SBF30 33  5.5  30  18.5  6  1
SBF40 60  7.0  45  20.0  6  1
SBF50 103  11.5  50  40.0  8  1
SBF60 145  22.0  55  45.0  8  1
SBF80 235  60.0  72  75.0  10  1
SBF100 380  98.0  97  118.0  10  1

◇ Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью.
   Приведенные выше данные по усилию отрыва рассчитаны без учета коэффициента безопасности.
   Данные могут отличаться в зависимости от поверхности заготовки.
SBF серии 1.5 Bellows Suction Cup Специальный для металлического листа 2
◇ Примечание: Допуск размеров соответствует стандарту GBT3672.1-2002-1 M3 для допуска размеров резиновых изделий
