Главная страница ПродукцияПневматические электромагнитный клапанПлоская всасывающая чашка серии SFF специально для металлических листов

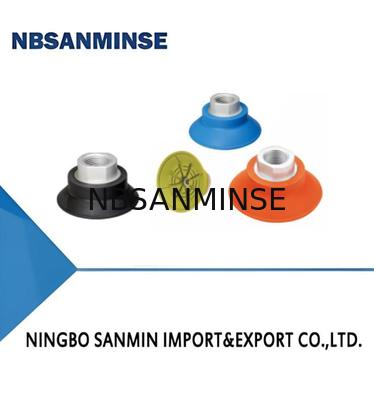

SFF Series Flat Suction Cup Speical for Metal Sheet
SFF Series Flat Suction Cup Speical for Metal Sheet
Контакт

Плоская всасывающая чашка серии SFF специально для металлических листов

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Фирменное наименование: NBSANMINSE
Model Number: SFF30

Подробная информация
Vertical pull-out force N: 45 Lateral pull-out force N: 35
Lateral pull-out force Oily surface(N): 33 Inner volume cm³: 1.6
Min.curve radius of workpiece mm: 35

Характер продукции

Особенности
◇ Внутренняя поддерживающая конструкция большой площади
◇ Различные размеры
Преимущества
◇ Эффективно усиливайте силу трения между сосочными стаканами
и заготовки
◇ Максимальная температура материала HK составляет 250°С, его можно использовать для
поднимать высокотемпературный металлический лист
◇ Максимальная температура высококачественного материала составляет 160°С, его можно использовать для
поднимать высокотемпературное стекло без маркировки
◇ Подходит для деталей разных размеров и форм
Заявления
◇ Как обращаться с жирным металлическим листом
◇ Без деформации обращаться с металлическими листами и алюминиевыми плитами
◇ Используется для погрузки и разгрузки материала при работе с ЧПУ или машиной
обработка инструментов
◇ Как обращаться с изогнутыми металлическими листами
◇ Используется в автомобильных системах обработки металлических деталей для штамповки
Плоская всасывающая чашка серии SFF специально для металлических листов 0
Структура
◇ Всасывающий стакан и приспособление состоят из одного элемента
Плоская всасывающая чашка серии SFF специально для металлических листов 1
SFF      50      N-G3F
  ①                    ④
1 серия ②Диаметр   ③Материал & Твердость
4Связь нить
SFF 30-в-30мм   N - NBR 60  G2F -G1/4 женская нить

40-из-40 мм   NG-NBR 45  G3F -G3/8 женская нить

50 - 中50 мм   HK - резина с повышенной температурой 65  G2M -G1/4 мужская нить

60-в-60 мм   HD-высокая температура/бесмаркированный материал 60  M10M-M10×1,5 мужского пола нить

Среди 80-80 мм

M14M-M14×1,5 мужского пола нить

100 в 100 мм

RA -Прямоугольный адаптер
125-φ125 мм


Sвыборы
Модель Соединение трея
G2M		 d
M10M		 M14M G2F G3F РА
SFF30N-□
SFF40N-□		 SFF30N-G2M
SFF40N-G2M		 SFF30N-M10M
SFF40N-M10M		 SFF30N-M14M
SFF40N-M14M		 SFF30N-G2F
SFF40N-G2F		 SFF30N-G3F
SFF40N-G3F		 SFF30N-RA
SFF40N-RA
SFF50N-口 SF50N-G2M SFF50N-M10M SFF50N-M14M SFF50N-G2F SFF50N-G3F SFF50N-RA
SFF60N-□ SFF60N-G2M SFF60N-M10M SFF60N-M14M SFF60N-G2F SFF60N-G3F SFF60N-RA
SFF80N-□ SFF80N-G2M SFF80N-M10M SFFB0N-M14M SFFB0N-G2F SFFBON-G3F SFF80N-RA
SFF100N-□ SFF100N-G2M SFF100N-M10M SFF100N-M14M SFF100N-G2F SFF100N-G3F SFF100N-RA
SFF125N-□ SFF125N-G2M SFF125N-M10M SFF125N-M14M SFF125N-G2F SFF125N-G3F SFF125N-RA
Модель Соединение трея
G2M		 d
M10M		 M14M G2F G3F РА
SFF30NG-□ SFF30NG-G2M SFF30NG-M10M SFF30N-M14M SFF30NG-G2F SFF30NG-G3F SFF30NG-RA
SFF40NG-□ SFF40NG-G2M SFF40NG-M10M SFF40N-M14M SFF40NG-G2F SFF40NG-G3F SFF40NG-RA
SFF50NG-□ SFF50NG-G2M SFF50NG-M10M SFF50N-M14M SFF50NG-G2F SFF50NG-G3F SFF50NG-RA
SFF60NG-□ SFF60NG-G2M SFF60NG-M10M SFF60N-M14M SFF60NG-G2F SFF60NG-G3F SFF60NG-RA
SFF80NG-□ SFF80NG-G2M SFF80NG-M10M SFFBON-M14M SFFBONG-G2F SFFBONG-G3F SFF80NG-RA
SFF100NG-□ SFF100NG-G2M SFF100NG-M10M SFF100N-M14M SFF100NG-G2F SFF100NG-G3F SFF100NG-RA
SFF125NG-□ SFF125NG-G2M SFF125NG-M10M SFF125N-M14M SFF125NG-G2F SFF125NG-G3F SFF125NG-RA







Модель

Соединение 3

G2M

 объявление
G2F		               Модель
G3F		 Соединение 3
G2M		 объявление
G2F		 G3F
SFF30HK-□ SFF30HK-G2M SFF30HK-G2F SFF30HK-G3F SFF3OHD-□ SFF30HD-G2M SFF30HD-G2F SFF30HD-G3F
SFF40HK-□ SFF40HK-G2M SFF40HK-G2F SFF40HK-G3F SFF40HD-□ SFF40HD-G2M SFF40HD-G2F SFF40HD-G3F
SFF50HK-□ SFF50HK-G2M SFF50HK-G2F SFF50HK-G3F SFF50HD-□ SFF50HD-G2M SFF50HD-G2F SFF50HD-G3F
SFF60HK-□ SFF60HK-G2M SFF60HK-G2F SFF60HK-G3F     SFF60HD-□ SFF60HD-G2M SFF60HD-G2F SFF60HD-G3F
SFF8OHK-□ SFFB0HK-G2M SFFBOHK-G2F SFFBOHK-G3F SFFBOHD-□ SFFBOHD-G2M SFFB0HD-G2F SFF80HD-G3F
SFF100HK-□ SFF100HK-G2M SFF100HK-G2F SFF100HK-G3F SFF100HD-□ SFF100HD-G2M SFF100HD-G2F SFF100HD-G3F
SFF125HK-□ SFF125HK-G2M SFF125HK-G2F SFF125HK-G3F SFF125HD-□ SFF125HD-G2M SFF125HD-G2F SFF125HD-G3F
Технические параметры
Модель
Вертикальная
вытягивание сила
N		 Боковые
вытягивание сила
N		 Боковые
вытягивание сила
маслянистый Площадь ((N)		 Внутренний
объем
см3		 Минутовая кривая радиус
из Рабочая деталь
мм		 Вес
      9		 Рекомендуется
    шланг  Диа
           мм		 MPQ
шт.
SFF30
SFF40
SFF50		 4572  3554  3351  1.6
3.5		 35
47.5		 1113  66  1
1
112  90  86  7.5  70  20  8  1
SFF60 145  102  93  12.6  81  26  8  1
SFF80 288  212  190  35  115  43  8  1
SFF100 445  322  308  60  141  57  8  1
SFF125 660  475  400  115  165  145  10  1
Плоская всасывающая чашка серии SFF специально для металлических листов 2Плоская всасывающая чашка серии SFF специально для металлических листов 3
M - мужское соединение нитки
◇ Примечание: Размерная допустимость соответствует стандарту GBT3672.1-2002-1 M3 по допустимости размера резиновой продукции
