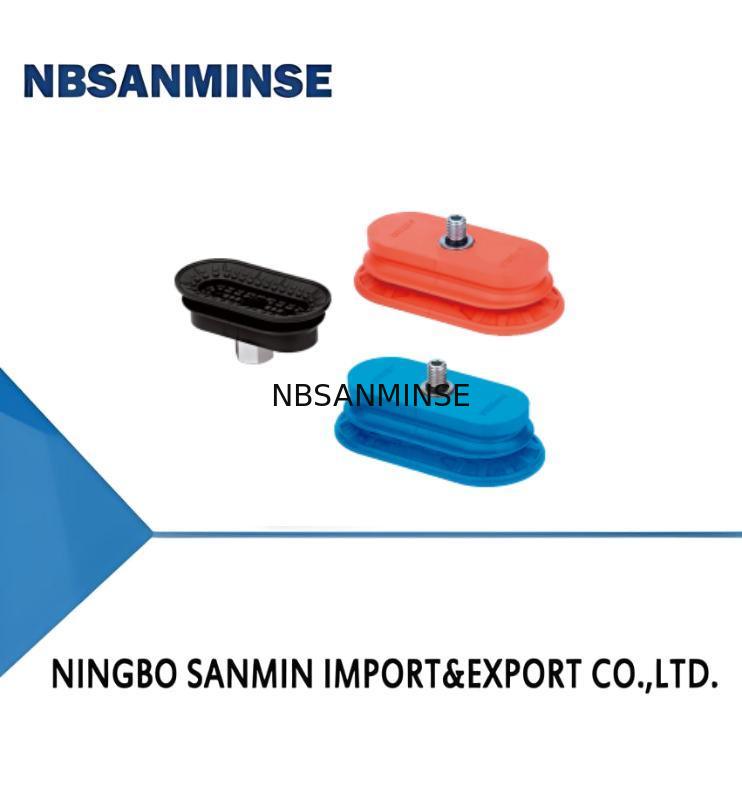

SOB серия овальная всасывающая чашка специальная для металлического листа

SOB серия овальная всасывающая чашка специальная для металлического листа
SOB Series Oval Suction Cup Special for Metal Sheet
SOB серия овальная всасывающая чашка специальная для металлического листа SOB серия овальная всасывающая чашка специальная для металлического листа

Большие изображения :  SOB серия овальная всасывающая чашка специальная для металлического листа

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: SOB30×60
Оплата и доставка Условия:
Количество мин заказа: 10 шт
Цена: Подлежит обсуждению
Упаковывая детали: коробка
Время доставки: 5-30days
Условия оплаты: L/C, T/T.
Поставка способности: 10000 ШТ
контакт

SOB серия овальная всасывающая чашка специальная для металлического листа

описание
Вертикальное выдвижение: 53сила Н Боковой выдвижной: 50 (Масляная поверхность)N
Внутренний объем: 8,7 см³ Мин. радиус кривой: 25 мм
Выделить:

Овальная сосочная чашка для металлического листа

,

Пневматическая всасывающая чашка серии SOB

,

Всасывающий стакан из металлического листа с гарантией

Особенности
  • 1.5 Овальная структура сильфона
  • Внутренняя структура поддержки с большой площадью поверхности
  • Доступны различные размеры и спецификации
Преимущества
  • Обработка длинных и узких заготовок с ровной поверхностью или кривизной
  • Макс. температура материала HK составляет 250℃, его можно использовать для захвата высокотемпературных металлических листов
  • Макс. температура материала HD составляет 160℃, его можно использовать для захвата высокотемпературного стекла без следов
  • Подходит для заготовок различных размеров и форм
Применения
  • Обработка узких и длинных металлических деталей на высокой скорости, короткое время цикла
  • Обработка металлических листов и алюминиевых пластин без деформации
  • Обработка штампованных металлических деталей для автомобилей
SOB серия овальная всасывающая чашка специальная для металлического листа 0
Структура
  • Структура сильфона 1.5
  • Присоска и фитинг - цельная конструкция
SOB серия овальная всасывающая чашка специальная для металлического листа 1
SOB      30×60      N-G3F
①        ②         ③      ④
① Серия ②Размер ③ Материал & Твердость
④ Соединение резьба
SOB 30×60 N - NBR 50 G2F-G1/4female резьба

40×80 HK-Сверхвысокотемпературная резина 65 G3F-G3/8female резьба

55×110 HD-Высокотемпературный/без следов материал 50 G2M - G1/4 male резьба
70×140

M10M-M10×1.5male резьба



M14M-M14×1.5 male thread
RA-Прямоугольный адаптер
Выбор
  Вертикальная Соединительная резьба G2M M1M M14M G2F G3F RA
 SOB30×60N-□ SOB30×60N-G2M SOB30×60N-M10M SOB30×60N-M14M SOB30×60N-G2F SOB30×60N-G3F SOB30×60N-RA
 SOB40×80N-□ SOB40×80N-G2M SOB40×80N-M10M SOB40×80N-M14M SOB40×80N-G2F SOB40×80N-G3F SOB40×80N-RA
  SOB55×110N-□ SOB55×110N-G2M SOB55×110N-M10M SOB55×110N-M14M SOB55×110N-G2F SOB55×110N-G3F SOB55×110N-RA
SOB70×140N-□ SOB70×140N-G2M SOB70×140N-M10M SOB70×140N-M14M SOB70×140N-G2F SOB70×140N-G3F SOB70×140N-RA
Вертикальная Соединительная резьба G2M G2F G3F
SOB30×60HK- □ SOB30×60HK-G2M SOB30×60HK-G2F SOB30×60HK-G3F
SO40×80HK-□ SOB40×80HK-G2M SOB40×80HK-G2F SOB40×80HK-G3F
SOB55×110HK-□ SOB55×110HK-G2M SOB85×110HK-G2F SOB55×110HK-G3F
SOB70×140HK-□ SOB70×140HK-G2M SOB70×140HK-G2F SOB70×140HK-G3F
Вертикальная Соединительная резьба G2M G2F G3F
SOB30×60HD- □ SOB30×60HD-G2M SOB30×60HD-G2F SOB30×60HD-G3F
SOB40×80HD-□ SOB40×80HD-G2M SOB40×80HD-G2F SOB40×80HD-G3F
SOB55×110HD-□ SOB55×110HD-G2M SOB55×110HD-G2F SOB55×110HD-G3F
SOB70×140HD-□ SOB70×140HD-G2M SOB70×140HD-G2F SOB70×140HD-G3F
Модель
Вертикальная сила вытягивания
N
Боковая		 сила вытягивания
N
Боковая		 сила вытягивания
(Масляная поверхность)N
Внутренний		 объем
см³
Мин. радиус кривизны		 заготовки
заготовки  мм
MPQ		 Рекомендуемый диаметр шланга
мм
MPQ		 шт.
SOB30×60
53 60 50 75 25 26 6 1 Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные по силе вытягивания, указанные выше, рассчитаны без учета коэффициента безопасности. Данные могут отличаться в зависимости от поверхности заготовки.
110 118 101 20 32 33 8 1 Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные по силе вытягивания, указанные выше, рассчитаны без учета коэффициента безопасности. Данные могут отличаться в зависимости от поверхности заготовки.
197 200 183 50 75 75 8 1 Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные по силе вытягивания, указанные выше, рассчитаны без учета коэффициента безопасности. Данные могут отличаться в зависимости от поверхности заготовки.
275 295 267 100 70 117 8 1 Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные по силе вытягивания, указанные выше, рассчитаны без учета коэффициента безопасности. Данные могут отличаться в зависимости от поверхности заготовки.

Модель
Вертикальная сила вытягивания
N
Боковая		 сила вытягивания
N
Боковая		 сила вытягивания
(Масляная поверхность)N
Внутренний		 объем
см³
Мин. радиус кривизны		 заготовки
мм
MPQ		 Рекомендуемый диаметр шланга
мм
MPQ		 шт.
SOB30×60
53 60 50 75 25 26 6 1 Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные по силе вытягивания, указанные выше, рассчитаны без учета коэффициента безопасности. Данные могут отличаться в зависимости от поверхности заготовки.
110 118 101

 20

 32 33 8 1 Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные по силе вытягивания, указанные выше, рассчитаны без учета коэффициента безопасности. Данные могут отличаться в зависимости от поверхности заготовки.
197 200 183 50 75 75 8 1 Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные по силе вытягивания, указанные выше, рассчитаны без учета коэффициента безопасности. Данные могут отличаться в зависимости от поверхности заготовки.
275 295 267 100 70 117 8 1 Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные по силе вытягивания, указанные выше, рассчитаны без учета коэффициента безопасности. Данные могут отличаться в зависимости от поверхности заготовки.

M - Соединение с наружной резьбой

SOB серия овальная всасывающая чашка специальная для металлического листа 2

Примечание: Допуск размеров соответствует стандарту допуска размеров резиновых изделий GBT3672.1-2002-1 M3
