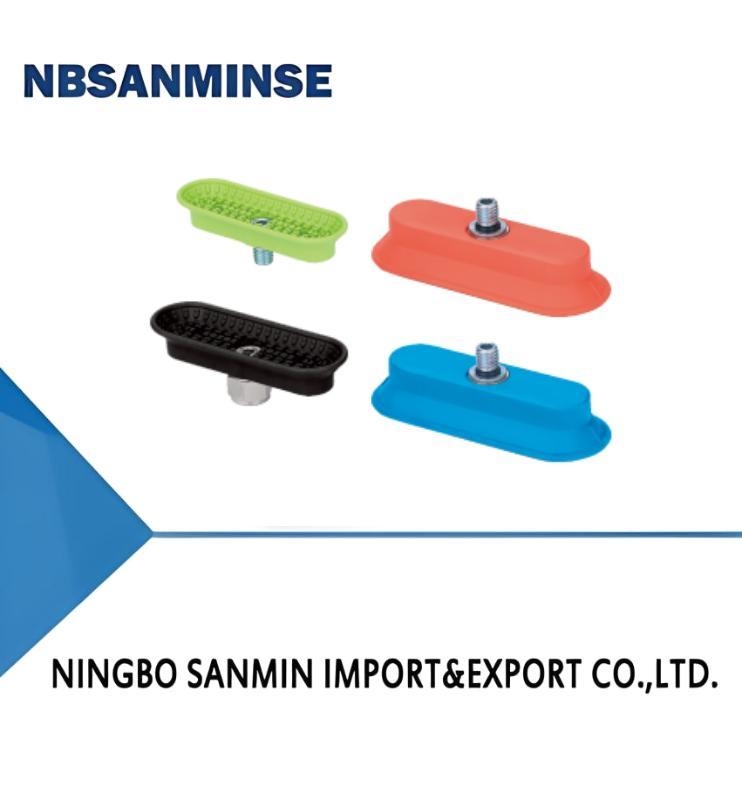

Серия SOF Овальная плоская присоска Специально для металлических листов

Серия SOF Овальная плоская присоска Специально для металлических листов
SOF Series Oval Flat Suction Cup Speical for Metal Sheet
Серия SOF Овальная плоская присоска Специально для металлических листов Серия SOF Овальная плоская присоска Специально для металлических листов

Большие изображения :  Серия SOF Овальная плоская присоска Специально для металлических листов

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: SOF16×50
Оплата и доставка Условия:
Количество мин заказа: 10 шт
Цена: Negotiate
Упаковывая детали: Коробка
Время доставки: 5-30days
Условия оплаты: L/C, T/T.
Поставка способности: 10000 ШТ
контакт

Серия SOF Овальная плоская присоска Специально для металлических листов

описание
Вертикальное выдвижение: 33 сила Н Боковой выдвижной: 24 силы Н
Боковая сила вытягивания: 12 (Масляная поверхность)N Внутренний том: 2 см³
Мин. радиус кривой заготовки: 8 мм Гарантия: 1 год
Выделить:

Овальная плоская всасывающая чашка для металла

,

пневматический соленоидный клапан с присоской

,

Всасывающий стакан из металлического листа с гарантией

Функции
◇ Овальная плоская всасывающая чашка
◇ Внутренняя структура поддержки больших площадей.
◇ Доступны различные размеры
Преимущества
◇ Обработка длинных и узких заготовков
◇ Эффективно усиливает силу трения между всасывающими чашками и заготовками
◇ Макс. температура материала HK составляет 250 ℃, его можно использовать, чтобы поднять высокий
темп -металлический лист
◇ Макс. темп материала HD составляет 160 ℃, его можно использовать для подъема высокого уровня
температурное стекло без знака
◇ Подходит для заготовки с разными размерами и формами

Приложения
◇ Обработка узких и длинных металлических деталей в быстром скорости, короткое время цикла
◇ Обработка металлических листов и алюминиевых пластин без деформации
◇ Обработка металлических деталей автомобильной штампы
Серия SOF Овальная плоская присоска Специально для металлических листов 0
Структура
◇ Странная чашка и фитинг-цельная структура
Серия SOF Овальная плоская присоска Специально для металлических листов 1
                                            SOF 40 × 80 N - G3F
                                              ①  ②  ③  ④
①series ② размер
③material & твердость
④connection нить
Соф 16 × 50 40 × 110 N -nbr 60 G2F-G1/4 Женская нить M10M-M10 × 1,5 мужской нить
20 × 80 50 × 100 Нг-нбр 45 G3F-G3/8Female Thread M14M-M14 × 1,5 мужская нить
23 × 60 60 × 120 HK-Extra High Temprubber 65 G2M-G1/4 Мужская нить RA -Rectangular Adapter
30 × 90 70 × 140 HD-высокая температура/бесплатный материал.  60

40 × 80




Выбор
  Модель Связь нить
G2M		 M10M M14M G2F G3F Раствор
  SOF16 × 50 □-□ SOF16 × 50 □ -G2M SOF16 × 50 □ -M10M
SOF20 × 80 □ -M10M		 SOF16 × 50 □ -M14M SOF16 × 50 □ -G2F SOF16 × 50 □ -G3F SOF16 × 50 □ -RA
SOF20 × 80 □-□ SOF20 × 80 □ -G2M SOF20 × 80 □ -M10M SOF20 × 80 □ -M14M SOF20 × 80 □ -G2F SOF20 × 80 □ -G3F SOF20 × 80 □ -RA
SOF23 × 60 □-□ SOF23 × 60 □ -G2M SOF23 × 60 □ -M10M SOF23 × 60 □ -M14M SOF23 × 60 □ -G2F SOF23 × 60 □ -G3F SOF23 × 60 □ -RA

SOF40 × 80 □-□ SOF40 × 80 □ -G2M SOF40 × 80 □ -M10M SOF40 × 80 □ -M14M SOF40 × 80 □ -G2F SOF40 × 80 □ -G3F SOF40 × 80 □ -RA

SOF30 × 90 □-□ SOF30 × 90 □ -G2M SOF30 × 90 □ -M10M SOF30 × 90 □ -M14M SOF30 × 90 □ -G2F SOF30 × 90 □ -G3F SOF30 × 90 □ -RA

  SOF40 × 110□ □ SOF40 × 110 □ -G2M SOF40 × 110 □ -M10M SOF40 × 110 □ -M14M SOF40 × 110 □ -G2F SOF40 × 110 □ -G3F SOF40 × 110 □ -RA

  SOF50 × 100□ □ SOF50 × 100 □ -G2M SOF50 × 100 □ -M10M SOF50 × 100 □ -M14M SOF50 × 100 □ -G2F SOF50 × 100 □ -G3F SOF50 × 100 □ -RA

  SOF60 × 120□ □ SOF60 × 120 □ -G2M SOF60 × 120 □ -M10M SOF60 × 120 □ -M14M SOF60 × 120 □ -G2F SOF60 × 120 □ -G3F SOF60 × 120 □ -ra

  SOF70 × 140□ □ SOF70 × 140 □ -G2M SOF70 × 140 □ -M10M SOF70 × 140 □ -M14M SOF70 × 140 □ -G2F SOF70 × 140 □ -G3F
SOF70 × 140 □ -RA




  Модель Связь нить
G2M		 G2F G3F
  Модель Связь нить
G2M
G2F		 G3F
SOF16 × 50HK- □ SOF16 × 50HK-G2M SOF16 × 50HK-G2F SOF16 × 50HK-G3F
SOF16 × 50HD- □ SOF16 × 50HD-G2M SOF16 × 50HD-G2F SOF16 × 50HD-G3F
SOF20 × 80HK- □ SOF20 × 80HK-G2M SOF20 × 80HK-G2F SOF20 × 80HK-G3F
SOF20 × 80HD- □ SOF20 × 80HD-G2M SOF20 × 80HD-G2F SOF20 × 80HD-G3F
SOF23 × 60HK-□ SOF23 × 60HK-G2M SOF23 × 60HK-G2F SOF23 × 60HK-G3F
SOF23 × 60HD-□ SOF23 × 60HD-G2M SOF23 × 60HD-G2F SOF23 × 60HD-G3F
SOF40 × 80HK- □ SOF40 × 80HK-G2M SOF40 × 80HK-G2F SOF40 × 80HK-G3F
SOF40 × 80HD-□ SOF40 × 80HD-G2M SOF40 × 80HD-G2F SOF40 × 80HD-G3F
SOF30 × 90HK-□ SOF30 × 90HK-G2M SOF30 × 90HK-G2F SOF30 × 90HK-G3F
SOF30 × 90HD-□ SOF30 × 90HD-G2M SOF30 × 90HD-G2F SOF30 × 90HD-G3F
SOF40 × 110HK-□ SOF40 × 110HK-G2M SOF40 × 110HK-G2F SOF40 × 110HK-G3F
SOF40 × 110HD-□ SOF40 × 110HD-G2M SOF40 × 110HD-G2F SOF40 × 110HD-G3F
SOF50 × 100HK-□ SOF50 × 100HK-G2M SOF50 × 100HK-G2F SOF50 × 100HK-G3F
SOF50 × 100HD-□ SOF50 × 100HD-G2M
SOF60 × 120HD-G2M		 SOF50 × 100HD-G2F SOF50 × 100HD-G3F
SOF60 × 120HK-□ SOF60 × 120HK-G2M SOF60 × 120HK-G2F SOF60 × 120HK-G3F
SOF60 × 120HD-□ SOF60 × 120HD-G2F SOF60 × 120HD-G3F
SOF70 × 140HK-□ SOF70 × 140HK-G2M SOF70 × 140HK-G2F SOF70 × 140HK-G3F
SOF70 × 140HD-□ SOF70 × 140HD-G2M SOF70 × 140HD-G2F SOF70 × 140HD-G3F
Технический параметры
Модель Вертикальный
выдвижение сила
Не		 Боковой
выдвижение сила
Не		 Боковой
выдвижение сила
(Масляничный поверхность) n
Внутренний
объем
CM³
Min.curve радиус
из  заготовка
мм
Масса
глин
Рекомендуется
шланг диапазон
мм		   Плюс
  ПК
SOF16 × 50 33  24  12  2  8  17  4  1
SOF20 × 80 78  38  35  5  25  23  4  1
SOF23 × 60 57  37  33  3  20  29  4  1
SOF30 × 90 125  77  60  10  30  24  4  1
SOF40 × 80 141  110  100  11  50  43  6  1
SOF40 × 110 200  188  118  25  35  47  6  1
SOF50 × 100 217  181  121  20  75  56  6  1
SOF60 × 120 312  254  170  35  75  70  6  1
SOF70 × 140 445  344  230  52  90  77  8  1
◇ Примечание: тестирование уровня вакуума -60 кпа, заготовка с гладкой и чистой поверхностью. Данные о выдвижной силе, как указано выше, выясняются без учета коэффициента безопасности.
Данные могут отличаться в соответствии с различными поверхностями заготовки.
Серия SOF Овальная плоская присоска Специально для металлических листов 2


Модель/размер Л W. ЧАС Глин LG час 5  У
SOF16 × 50 □ -G2F 50  16  19.5  G1/4 11  14  17  3
SOF16 × 50 □ -G3F 50  16  19.5  G3/8 11  14  22  3
SOF16 × 50 □ -RA 50  16  19.5  31,8 × 31,8 4.7  18.7  - 3
SOF20 × 80 □ -G2F 84  24  15.5  G1/4 11  14  17  5
SOF20 × 80 □ -G3F 84  24  15.5  G3/8 11  14  22  5
SOF20 × 80 □ -RA 84  24  15.5  31,8 × 31,8 4.7  18.7  - 5
SOF23 × 60 □ -G2F 61.5  22.5  12  G1/4 11  14  17  3
SOF23 × 60 □ -G3F 61.5  22.5  12  G3/8 11  14  22  3
SOF23 × 60 □ -RA 61.5  22.5  12  31,8 × 31,8 4.7  18.7  - 3
SOF30 × 90 □ -G2F 93  33  16  G1/4 11  14  17  5
SOF30 × 90 □ -G3F 93  33  16  G3/8 11  14  22  5
SOF30 × 90 □ -RA 93  33  16  31,8 × 31,8 4.7  18.7  - 5
SOF40 × 80 □ -G2F 82  39  14  G1/4 11  14  17  4
SOF40 × 80 □ -G3F 82  39  14  G3/8 11  14  22  4
SOF40 × 80 □ -RA 82  39  14  31,8 × 31,8 4.7  18.7  - 4
SOF40 × 110 □ -G2F 113  43  21,5  G1/4 11  14  17  6
SOF40 × 110 □ -G3F 113  43  21,5  G3/8 11  14  22  6
SOF40 × 110 □ -RA 113  43  21,5  31,8 × 31,8 4.7  18.7  - 6
SOF50 × 100 □ -G2F 102  49  16  G1/4 11  14  17  5
SOF50 × 100 □ -G3F 102  49  16  G3/8 11  14  22  5
SOF50 × 100 □ -RA 102  49  16  31,8 × 31,8 4.7  18.7  - 5
SOF60 × 120 □ -G2F 123  58  18  G1/4 11  14  17  6
SOF60 × 120 □ -G3F
SOF60 × 120 □ -ra		 123  58  18  G3/8 11  14  22  6
123  58  18  31,8 × 31,8 4.7  18.7  - 6
SOF70 × 140 □ -G2F 141  67.5  19  G1/4 11  14  17  7
SOF70 × 140 □ -G3F 141  67.5  19  G3/8 11  14  22  7
SOF70 × 140 □ -RA 141  67.5  19  31,8 × 31,8 4.7  18.7  - 7

Серия SOF Овальная плоская присоска Специально для металлических листов 3

Модель/размер Л W. ЧАС Глин LG час С У
SOF16 × 50 □ -G2M 50  16  19.5  G1/4 9  10.5  5  3
SOF16 × 50 □ -M10M 50  16  19.5  M10 × 1,5 12  13.5  5  3
SOF16 × 50 □ -M14M 50  16  19.5  M14 × 1,5 12  13.5  5  3
SOF20 × 80 □ -G2M 84  24  15.5  G1/4 9  10.5  5  5
SOF20 × 80 □ -M10M 84  24  15.5  M10 × 1,5 12  13.5  5  5
SOF20 × 80 □ -M14M 84  24  15.5  M14 × 1,5 12  13.5  5  5
SOF23 × 60 □ -G2M 61.5  22.5  12  G1/4 9  10.5  5  3
SOF23 × 60 □ -M10M 61.5  22.5  12  M10 × 1,5 12  13.5  5  3
SOF23 × 60 □ -M14M 61.5  22.5  12  M14 × 1,5 12  13.5  5  3
SOF30 × 90 □ -G2M 93  33  16  G1/4 9  10.5  5  5
SOF30 × 90 □ -M10M 93  33  16  M10 × 1,5 12  13.5  5  5
SOF30 × 90 □ -M14M 93  33  16  M14 × 1,5 12  13.5  5  5
SOF40 × 80 □ -G2M 82  39  14  G1/4 9  10.5  5  4
SOF40 × 80 □ -M10M 82  39  14  M10 × 1,5 12  13.5  5  4
SOF40 × 80 □ -M14M 82  39  14  M14 × 1,5 12  13.5  5  4
SOF40 × 110 □ -G2M 113  43  21,5  G1/4 9  11  5  6
SOF40 × 110 □ -M10M 113  43  21,5  M10 × 1,5 12  13.5  5  6
SOF40 × 110 □ -M14M 113  43  21,5  M14 × 1,5 12  13.5  5  6
SOF50 × 100 □ -G2M 102  49  16  G1/4 9  11  5  5
SOF50 × 100 □ -M10M 102  49  16  M10 × 1,5 12  13.5  5  5
SOF50 × 100 □ -M14M 102  49  16  M14 × 1,5 12  13.5  5  5
SOF60 × 120 □ -G2M 123  58  18  G1/4 9  11  5  6
SOF60 × 120 □ -M10M 123  58  18  M10 × 1,5 12  13.5  5  6
SOF60 × 120 □ -M14M 123  58  18  M14 × 1,5 12  13.5  5  6
SOF70 × 140 □ -G2M 141  67.5  19  G1/4 9  11  5  7
SOF70 × 140 □ -M10M 141  67.5  19  M10 × 1,5 12  13.5  5  7
SOF70 × 140 □ -M14M 141  67.5  19  M14 × 1,5 12  13.5  5  7


тег:

пневматический электрический клапан,

пневматический клапан воздуха,

пневматический клапан управления по направлению

Контактная информация
Ningbo Sanmin Import And Export Co.,Ltd.

Контактное лицо: Ina Chen

Телефон: 0086-15168536055

Факс: 86-574-88915660

Оставьте вашу заявку (0 / 3000)

Другие продукты
Клапан управления воздушным движением Саньмин клапана управления по направлению пневматический

Клапан управления воздушным движением Саньмин клапана управления по направлению пневматический

Давление: 0,2 ~ 1,0 МПа

Средняя температура: - 10 ~ + 60 ℃

Температура окружающей среды: 5 ~ +60 ℃

Жидкость: Воздух
H. E. P. Sanmin Series Электрический и газовый клапан локатор Температура Обычный тип -40- 80C Номинальный ход Угол 0-90°

H. E. P. Sanmin Series Электрический и газовый клапан локатор Температура Обычный тип -40- 80C Номинальный ход Угол 0-90°

Линейный: ± 1%

Электрический интерфейс: NPT1/2 ((M22×1.5)

Подключение к подаче воздуха: Rc1/4

Относительная влажность: ≤90%
Промышленный ITS серии ограничения переключателя с механическим микро переключателем температуры -20C-70C

Промышленный ITS серии ограничения переключателя с механическим микро переключателем температуры -20C-70C

Гарантия: 1 год

Электрический интерфейс: 1/2 "НПТ PF3/4"

Температура: -20 ℃ ~+70 ℃

Микро коммутатор: SPDT,SPST,Mechanical ((OMRON)
KZ03 Серия Sanmin фильтрация воздуха клапан снижения давления повышение производительности с относительной влажностью ≤ 95%

KZ03 Серия Sanmin фильтрация воздуха клапан снижения давления повышение производительности с относительной влажностью ≤ 95%

Потребление воздуха: 00,95 л/мин

Давление: 1 МПа

Степень фильтрации: ≤5 мкм

Температура: -30 ~+70 ℃
Compensation Valve Repair Kit with Self-lubricating Copper Bushing and Mold-locking Pin Shaft for Four-way Valve Repair

Compensation Valve Repair Kit with Self-lubricating Copper Bushing and Mold-locking Pin Shaft for Four-way Valve Repair
около

Пневматические электромагнитный клапан

G / НПТ продевает нитку пневматическую серию клапана соленоида 4Н300 клапана соленоида внутреннюю пилотную 3НВ300

3 клапан соленоида 4В положения пути 2 пневматический клапан 400 серий пневматический пилотный

Мини пневматическое положение 5/2 5/3 клапана соленоида СИ5000 220ВАК пылезащитное

Пневматический клапан ИМПа ульс

Весна нержавеющей стали клапана 321 ИМПа ульс диафрагмы чистого воздуха врезанная двойная

«Одиночная диафрагма пневматический подобный тип ГОИЭН клапан ИМП ульс серия КГ-И-25 врезанное Г1

Врезанный клапан ИМПа ульс двойной диафрагмы пневматический - 25 | температура 60 ℃

Оставить сообщение

политика конфиденциальности | Китай хороший Качество Пневматические электромагнитный клапан поставщик. © 2017 - 2025 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
