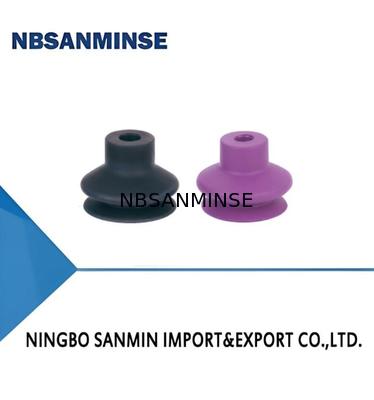

Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями

Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями
SBA Series 1.5 Bellows Suction Cup with High Temperature Resistance for Uneven Surface Handling
Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями

Большие изображения :  Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: SBA6
Оплата и доставка Условия:
Количество мин заказа: 10 шт
Цена: Подлежит обсуждению
Упаковывая детали: коробка
Время доставки: 5-30days
Условия оплаты: L/C, T/T.
Поставка способности: 10000 ШТ
контакт

Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями

описание
Усилие вырыва, Н: 1.4 Внутренний том: 0,1 см³
Мин. радиус изогнутой детали: 2 мм Рекомендуемый диаметр шланга: 4 мм
MPQ pcs: 10 Рабочая температура: 5-50Degree, 5 ~ 50 ° C.
Выделить:

Всасывающая чашка из серии SBA

,

1.5 всасывающая чашка с мехом

,

пневматический соленоидный клапан с присоской

Особенности
● 1.5 Гофрированная мембрана
● Дополнительно предлагается специальный материал с высокой термостойкостью
● Различные размеры на выбор
Преимущества
● Легко прилегает к неровной поверхности заготовки, обладает буферным эффектом
● Может работать с заготовками при высокой температуре
● Фитинг можно использовать повторно, что значительно снижает затраты клиента
● Подходит для заготовок разных размеров и форм
Применение
● Обработка заготовок с неровной поверхностью, таких как картон,
картон, изогнутые заготовки, трубы и т. д.
● Обработка высокотемпературных деталей литья пластмасс под давлением, металлических листов,
стекла и т. д.
● Обработка гладких деревянных пластин, гладких стальных пластин и т. д.
Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями 0
Структура
● 1.5 Гофрированная мембрана, большой ход сжатия
● Присоска и фитинг имеют раздельную конструкцию, изнашиваемые детали
можно заменять отдельно
● Дополнительно предлагается заглушка без следов, для захвата без каких-либо следов
Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями 1
  SBA    33    N-G2M    -PK
①            ③         ④         ⑤
①Серия ②Диаметр
③Материал и твердость
④Резьба соединения ⑤Специальная спецификация
SBA 6 -φ6 мм 27-φ27 мм N -NBR 55  Nil -Только присоска Nil-Стандартный тип
11-φ11 мм 33-φ33 мм Ws-Белый силикон 50  M5M-M5×0,8 наружная резьба PK-С заглушкой без следов
14-φ14 мм 43-φ43 мм HD-Высокая температура/Без следов 11.9  G1M-G1/8 наружная резьба
16-φ16 мм 53-φ53 мм NR-Натуральный каучук 7.2  G2M-G1/4 наружная резьба
20-φ20 мм 63-φ63 мм

M5F-M5×0,8 внутренняя резьба
22-φ22 мм 78-φ78 мм

G1F-G1/8 внутренняя резьба

25-φ25 мм


G2F-G1/4 внутренняя резьба
Выбор
Модель   Соединение резьба
  M-Наружная резьба		 F-Внутренняя резьба
SBA6□   SBA6□-M5M SBA6□-M5F
3.8□   SBA11□-M5M     SBA11□-G1M SBA11□-M5F    SBA11□-G1F
5.0□   SBA14□-M5M     SBA14□-G1M SBA14□-M5F    SBA14□-G1F
6.7 □   SBA16□-M5M     SBA16□-G1M 5BA16□-M5F    SBA16□-G1F
10.7□   SBA20□-M5M     SBA20□-G1M SBA20□-M5F    SBA20□-G1F
15.2□   SBA22□-M5M     SBA22□-G1M SBA22□-M5F    SBA22□-G1F
17.3□   SBA25□-M5M     SBA25□-G1M SBA25□-M5F    SBA25□-G1F
24.0□   SBA27□-G2M SBA27□-G2F
39.6□   SBA33□-G2M SBA33□-G2F
64.5□   SBA43□-G2M SBA43□-G2F
SBA53□   SBA53□-G2M SBA53□-G2F
135.0□   SBA63□-G2M SBA63□-G2F
218.0□   SBA78□-G2M SBA78□-G2F
Выбор - С заглушкой без следов
  Модель M-Наружная резьба F-Внутренняя резьба
  SBA11□-PK
 SBA11□-M5M-PK     SBA11□-G1M-PK SBA11□-M5F-PK    SBA11□-G1F-PK
SBA14□-PK
 SBA14□-M5M-PK     SBA14□-G1M-PK SBA14□-M5F-PK    SBA14□-G1F-PK
  SBA16□-PK SBA16□-M5M-PK     SBA16□-G1M-PK SBA16□-M5F-PK    SBA16□-G1F-PK
  SBA20□-PK SBA20□-M5M-PK     SBA20□-G1M-PK SBA20□-M5F-PK    SBA20□-G1F-PK
  SBA22□-PK SBA22□-M5M-PK     SBA22□-G1M-PK SBA22□-M5F-PK    SBA22□-G1F-PK
  SBA25□-PK SBA25□-M5M-PK     SBA25□-G1M-PK SBA25□-M5F-PK    SBA25□-G1F-PK
  SBA27□-PK SBA27□-G2M-PK SBA27□-G2F-PK
  SBA33□-PK SBA33□-G2M-PK SBA33□-G2F-PK
  SBA43□-PK
 SBA43□-G2M-PK SBA43□-G2F-PK
SBA53□-PK
 SBA53□-G2M-PK SBA53□-G2F-PK
Технические параметры
 Модель Вытягивающее усилие
Н		 Внутренний
объем        		см³заготовки
радиусзаготовкимм
MPQ		 г
Рекомендуемый		 шланг диаметр мм
MPQ		  шт.
 SBA6
 1.4 25  2  0.2  10  10  SBA20
 3.8 0.2  10  SBA20  6  5  SBA20
 5.0 0.4  13  1.1  6  5  SBA20
 6.7 0.8  20  3.1  25  5  SBA20
 10.7 1.2  30  1.5  6  5   SBA53
 15.2 1.4  25  2.2  6  5   SBA53
 17.3 3.2  20  3.1  6  5   SBA53
 24.0 3.4  23  4.7  6  5   SBA53
 39.6
 4.8  40  7.2  6  5   SBA53
64.5 11.4  60  11.9  6  5   SBA53
95.0  26.0  75  20.2  8  1  SBA63
135.0 44.0  75  25.5  8  1  ● Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные о вытягивающем усилии, указанные выше, рассчитаны без учета коэффициента безопасности.
218.0 76.0  70  52.6  8  1  ● Примечание: Уровень вакуума при испытании -60 кПа, заготовка с гладкой и чистой поверхностью. Данные о вытягивающем усилии, указанные выше, рассчитаны без учета коэффициента безопасности.
Данные могут отличаться в зависимости от поверхности заготовки. Рекомендуется, чтобы длина вакуумного шланга была как можно короче, макс. 2 м
Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями 2
Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями 3
Серия SBA 1.5 Гофрированная присоска с высокой термостойкостью для работы с неровными поверхностями 4
