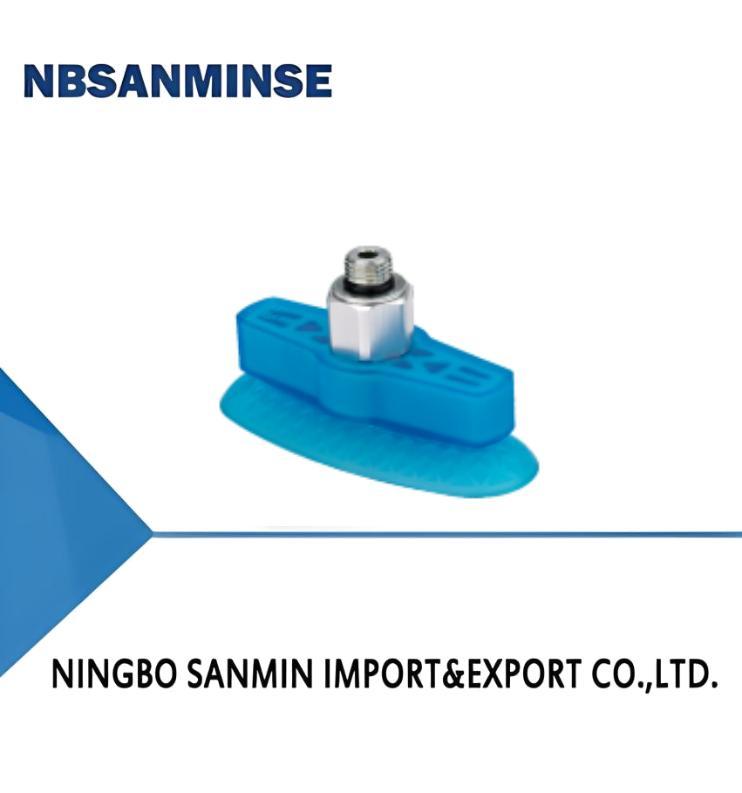

SOM Series Oval Flat Suction Cup Special for Long and Narrow Objects

Контакт

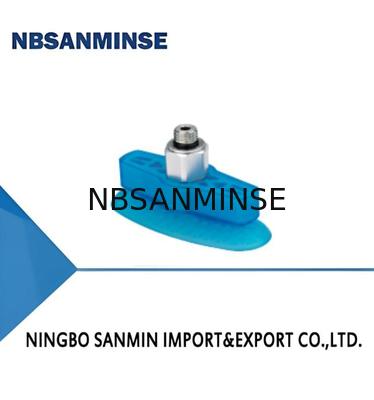

Специальный для длинных и узких предметов

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Фирменное наименование:	NBSANMINSE
Model Number:	SOM20×60U

Подробная информация
Vertical pull-out force N:	61	Lateral pull-out force N:	44
Lateral pull-out force (Oily surface)N:	44	Inner volume cm³:	5
Min curve radius of workpiece mm:	10

Характер продукции

Особенности

◇ Большой ход и гибкость

◇ ПУ-материал

◇ Внутренняя конструкция, поддерживающая большую площадь

◇ Не вращающаяся конструкция

◇ Различные размеры

Преимущества

◇ Легко вставлять заготовки на различные поверхности

◇ Долгий срок службы, превосходная износостойкость, устойчивость к озону, устойчивость к маслу

◇ Эффективно увеличивайте силу трения между всасывающими стаканами и деталями

◇ Части можно перерабатывать

◇ По направлению всасывающей чаши можно точно расположить

Форма заготовки

◇ Подходит для деталей разных размеров и форм

Заявления

◇ Как обращаться с овальной заготовкой с изогнутой поверхностью

◇ Работа с длинными и узкими или цилиндрическими деталями

Структура

◇ Разделение конструкции, изнашивающиеся части можно заменять отдельно

Сумма 30х80 У - G2F

① ② ③ ④

Серия

Размер

Материал и твердость

Подключательная нить

Сумма

20×60

Нил - только всасывающая чашка

30х80

G2F -G1/4 женская нить

40×100

G3F -G3/8 женская нить

G2M -G1/4 мужская нить

M10M-M10×1,5 мужская нить

М14М-М14×1,5 мужская нить

RA -Прямоугольный адаптер

Выбор

Модель

Соединение нить
G2M

SOM20×60U
SOM30×80U
SOM40×100U

SOM20×60U-G2M
SOM30×80U-G2M

SOM20×60U-M10M
SOM30×80U-M10M

SOM20×60U-M14M
SOM30×B0U-M14M

SOM20×60U-G2F
SOM30×B0U-G2F

SOM20×60U-RA

SOM30×B0U-RA

SOM40×100U-G2M

5OM40×100U-M10M

SOM40×100U-M14M

SOM40×100U-G3F

SOM40×100U-RA

Технические параметры

Модель

Вертикальная
вытягивание сила
N

Боковые
вытягивание сила
N

Боковые
вытягивание сила
(маслянистый поверхность) N

Внутренний
объем
см3

Минуты кривая радиус
из Рабочая деталь
мм

Вес
g

Рекомендуется
шланг Дайте.
мм

MPQ
шт.

SOM20×60U
SOM30×80U
SOM40×100U

61
116
187

44
110
135

5
12
25

10
20
32

14
24.4
50.6

8
8
8

○ Примечание:испытание уровня вакуума -60kRa,на рабочем месте с гладкой и гладкой поверхностью.
Данные могут отличаться в зависимости от различных поверхностей на рабочем месте.
