Главная страница ПродукцияПневматические электромагнитный клапанКомпенсатор высокой проходимости серии PSPH

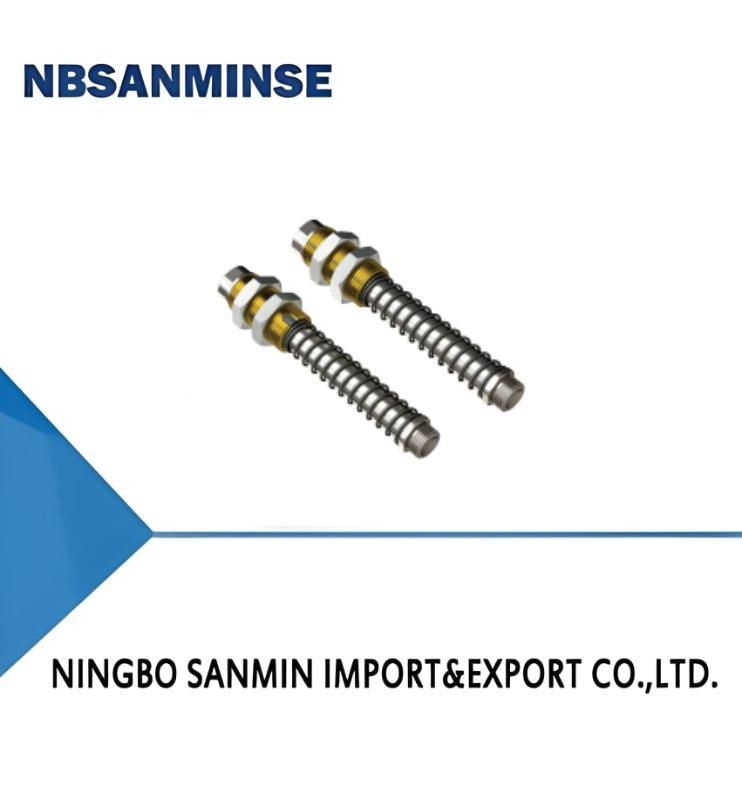

PSPH Series Heavy-duty Level Compensator
PSPH Series Heavy-duty Level Compensator
Контакт

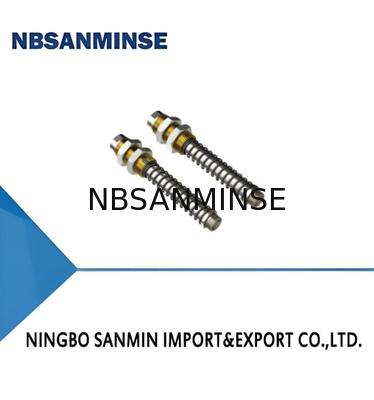

Компенсатор высокой проходимости серии PSPH

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Фирменное наименование: NBSANMINSE
Model Number: PSPH-E25G2M-M20

Подробная информация
Buffer type: E - External spring Buffer stroke: 25
Rotary type: Nil - Vertical rotating Suction cup connection: G2M - G1/4 male thread
Mounting thread: M20 - M20×1.5

Характер продукции

Особенности
◇ В руководство встроено нежирное, износостойкое покрытие
◇ Внешняя буферная пружина для тяжелой работы
◇ Можно выбрать не вращающийся тип
◇ Существуют различные спецификации буферного хода
◇ Подходит для тяжелой работы
Преимущества
◇ уменьшить износ продукции, улучшить срок службы продукции и
уменьшить шум
◇ Подходит для деталей с неровной поверхностью и работающих
условия, требующие компенсации высоты
◇ Подходит для точного расположения овальной всасывающей чаши
◇ Подходит для различных условий работы
Заявления
◇ Подходит для обработки деталей с разницей в высоте
◇ Подходит для рабочих условий, требующих амортизации ударов
при обращении с предметами
◇ Подходит для коротких рабочих дней
и быстрая обработка
◇ Не вращающийся компенсатор уровня подходит для овальной всасывающей чаши
◇ Особенно подходит для работы в автомобильной промышленности
Компенсатор высокой проходимости серии PSPH 0
Структура
◇ (1) Подключение вакуумного генератора
◇ (2) Рукав для руководства
◇ (3) Установка ореха
◇ (4) Стержень
◇ (5) Подключение всасывающей чаши
Компенсатор высокой проходимости серии PSPH 1
PSPH - E 25 R G3M - M30
①    ②   ③   ④   ⑤   ⑥
1 серия 2Тип буфера 3Буферный ход 4Ротационный тип 5Соединение всасывающей чаши 6Установительная нить
ПСЖП E-Внешняя пружина 25  Ниль-вертикальное вращение G2M-G1/4 мужская нить М20-М20х1.5


50  R - Вертикальный не вращающийся G3M-G3/8 мужская нить М30-М30×1.5


75
G4M-G1/2 мужская нить


90


Выбор
  Модель/соединение нить
  G2M  RG2M G3M RG3M G4M  RG4M
  PSPH-E25G2M-M20  PSPH-E25RG2M-M20 PSPH-E25G3M-M30 PSPH-E25RG3M-M30 PSPH-E25G4M-M30 PSPH-E25RG4M-M30
  PSPH-E50G2M-M20  PSPH-E50RG2M-M20 PSPH-E50G3M-M30 PSPH-E50RG3M-M30 PSPH-E50G4M-M30 PSPH-E50RG4M-M30
  PSPH-E75G2M-M20
  PSPH-E90G2M-M20		 PSPH-E75RG2M-M20
PSPH-E90RG2M-M20		 PSPH-E75G3M-M30 PSPH-E75RG3M-M30 PSPH-E75G4M-M30 PSPH-E75RG4M-M30
PSPH-E90G3M-M30 PSPH-E90RG3M-M30 PSPH-E90G4M-M30 PSPH-E90RG4M-M30
Технические параметры
Модель Презатемление сила ((1)
N		 Эластичный сила ((2)
N		 Вертикальная нагрузка ((3)
N		 Работа температура
°C		 Вес
      g
PSPH-E25 ((R) G2M-M20 7.5  15.8  2,400 0 ~ 80 148
PSPH-E50 ((R) G2M-M20 14.4  20  2,400 0 ~ 80 174
PSPH-E75 ((R) G2M-M20 6  16  2,400 0 ~ 80 198
PSPH-E90 ((R) G2M-M20 6  15.7  1,500 0 ~ 80 210
PSPH-E25 ((R) G3M-M30 19.4  73  4,800 0 ~ 80 408
PSPH-E50 ((R) G3M-M30 24.7  78.5  4,800 0 ~ 80 483
PSPH-E75 ((R) G3M-M30 39  79.6  4,800 0 ~ 80 561
PSPH-E90 ((R) G3M-M30 26.4  74.5  4,800 0 ~ 80 580
PSPH-E25 ((R) G4M-M30 19.4  73  4,800 0 ~ 80 408
PSPH-E50 ((R) G4M-M30 24.7  78.5  4,800 0 ~ 80 483
PSPH-E75 ((R) G4M-M30 39  79.6  4,800 0 ~ 80 561
PSPH-E90 ((R) G4M-M30 26.4  74.5  4,800 0 ~ 80 580
◇ Примечание: 1. Сила предварительного сжатия - это сила пружины, при которой пружина сжимается в естественном состоянии.
2Эластичная сила - это пружина, эластичная сила, когда компенсатор уровня сжимается в 50% хода, предполагается, что фактическая рабочая сила сжимается.
Движение компенсатора уровня не должно превышать 50% от его максимального сжатого хода
3Вертикальная нагрузка относится к максимальному вертикальному напряжению, которое компенсатор уровня может выдержать в статическом состоянии
4. Когда компенсатор уровня установлен горизонтально, рабочая часть будет производить гравитацию перпендикулярно направлению компенсатора уровня,
Если гравитация больше, чем горизонтальный диапазон нагрузки, пружина может застрять
 Компенсатор высокой проходимости серии PSPH 2
