Главная страница ПродукцияПневматические электромагнитный клапанДвухпружинный компенсатор уровня серии PSPD для тяжелых условий эксплуатации
PSPD Series Double Springs Heavy-duty Level Compensator
PSPD Series Double Springs Heavy-duty Level Compensator
Контакт

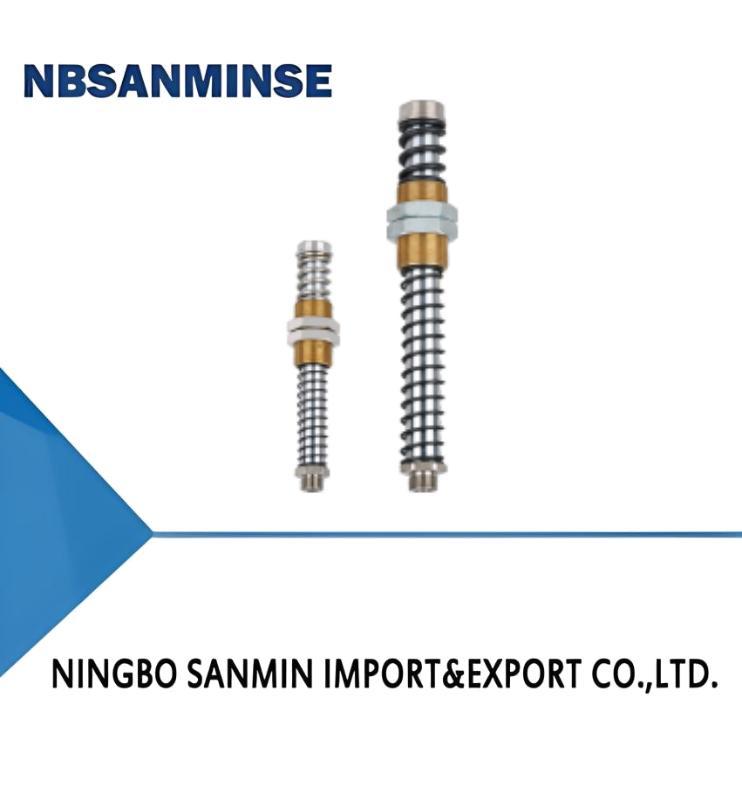

Двухпружинный компенсатор уровня серии PSPD для тяжелых условий эксплуатации

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Фирменное наименование: NBSANMINSE
Model Number: PSPD-E25G2M-M20

Подробная информация
Pretightening force(1) N: 8.6 Elastic force(2) N: 16.8
Vertical load(3) N: 2400 Working temperature ℃: 0~80
Weight g: 181

Характер продукции

Особенности
◇ В направляющей втулке встроена маслостойкая износостойкая втулка
◇ С двойными буферными пружинами
◇ Можно выбрать невращающийся тип
◇ Доступны различные спецификации буферного хода
Преимущества
◇ Уменьшение износа изделия, увеличение срока службы изделий
и снижение шума
◇ Гибкий контакт с хрупкими заготовками, компенсация высоты
разницы заготовок
◇ Подходит для точного позиционирования овальной присоски
◇ Подходит для различных условий работы
Применение
◇ Подходит для работы с тяжелыми заготовками, такими как стальные листы
◇ Подходит для условий работы, требующих гибкого контакта
и амортизации при переноске объектов, таких как стекло
◇ Подходит для использования в суровых условиях
◇ Компенсатор уровня без вращения подходит для овальной присоски
◇ Двухпружинная буферная конструкция может предотвратить воздействие на
конец опорного стержня при работе с заготовкой и ее переворачивании
Двухпружинный компенсатор уровня серии PSPD для тяжелых условий эксплуатации 0
Структура
◇ (1) Vaкуумный генератор
◇ (2) Пружина
◇ (3) Монтажная гайка
◇ (4) Направляющая втулка
◇ (5) Пружина
◇ (6) Соединение присоски
Двухпружинный компенсатор уровня серии PSPD для тяжелых условий эксплуатации 1
PSPD   -E   25   R   G3M   -M30
①      ②        ③      ④      ⑤      ⑥
①Серия ②Тип буфера ③Ход буфера ④Тип вращения ⑤Соединение присоски ⑥Монтажная резьба
   P5PD E-Внешняя пружина 25  Nil-Вертикальное вращение G2M-G1/4 наружная резьба M20-M20×1.5


50  R-Вертикальное невращение G3M-G3/8 наружная резьба M30-M30×1.5

90
G4M-G1/2 наружная резьба
Выбор
   Модель/Соединительная резьба
G2M RG2M G3M RG3M G4M  RG4M
PSPD-E25G2M-M20
PSPD-E50G2M-M20		 PSPH-E25RG2M-M20
PSPH-E50RG2M-M20		 PSPD-E25G3M-M30
PSPD-E50G3M-M30		 PSPD-E25RG3M-M30
PSPD-E50RG3M-M30		 PSPD-E25G4M-M30
PSPD-E50G4M-M30		  PSPD-E25RG4M-M30
 PSPD-E50RG4M-M30

PSPD-E90G3M-M30 PSPD-E90RG3M-M30 PSPD-E90G4M-M30  PSPD-E90RG4M-M30
Технические  параметры
 Модель Предварительное усилие(1)
Н		 Эластичное усилие(2)
Н		 Вертикальная нагрузка(3)
Н		 Рабочая температура
℃		   Вес
       г
 PSPD-E25(R)G2M-M20
 PSPD-E50(R)G2M-M20
 PSPD-E25(R)G3M-M30
 PSPD-E50(R)G3M-M30		 8.6
14.4		 16.821  2,400 0~80 181
2,400 0~80 207
24  74.5  4,800 0~80 507
7.5  61  4,800 0~80 600
 PSPD-E90(R)G3M-M30 25.2  73.7  4,800 0~80 754
 PSPD-E25(R)G4M-M30
 PSPD-E50(R)G4M-M30		 24  74.5  4,800 0~80 515
7.5  61  4,800 0~80 608
 PSPD-E90(R)G4M-M30 25.2  73.7  4,800 0~80 762
◇ Примечание: 1. Усилие предварительной затяжки - это упругое усилие пружины, когда пружина сжата в естественном состоянии
2. Упругое усилие - это упругое усилие пружины, когда компенсатор уровня сжат на 50% хода, рекомендуется, чтобы фактический рабочий сжатый
ход компенсатора уровня не превышал 50% от его максимального хода сжатия
3. Вертикальная нагрузка относится к максимальному вертикальному натяжению, которое может выдержать компенсатор уровня в статическом состоянии
4. Когда компенсатор уровня установлен горизонтально, заготовка будет создавать силу тяжести, перпендикулярную направлению компенсатора уровня,
Если сила тяжести больше диапазона горизонтальной нагрузки, пружина может застрять
