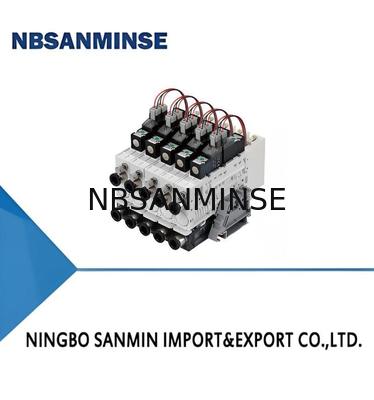

Интегрированный вакуумный генератор серии AZK

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Фирменное наименование:	NBSANMINSE
Model Number:	AZK-S

Подробная информация
Max. vacuum level -kPa:	74	Rated air supply pressure bar:	6.0
Max. vacuum flow NL/min:	44	Specification:	S - Low vacuum level type
Air consumption NL/min:	26

Характер продукции

Особенности

● Энергоэффективная конструкция сопла

● С энергосберегающим устройством управления

● С нормально открытым вакуумным клапаном подачи

● Малый размер и легкий вес. Объем составляет 85 см³

● Прозрачный корпус фильтра

● Цельный корпус с L-образным кронштейном, установка на DIN-рейку для интегрированного

корпуса, централизованная подача воздуха

Преимущества

● Увеличение вакуумного потока на 50% и снижение потребления воздуха на 30%

● Снижение потребления воздуха на 90% (по сравнению с энергосберегающим типом)

● Отключение электроэнергии или питания не влияет на создание вакуума и предотвращает

падение заготовки

● Устройство компактно и может быть установлено непосредственно в системе обработки

● Чистота видна и легко заменяется

● Простая установка, может быть установлена непосредственно в распределительной коробке

Применение

● Интегрированный вакуумный генератор для работы с герметичными и слегка

пористыми заготовками

● Создание и мониторинг вакуума в системах автоматизации

● Для робототехнических применений и линейных осей

● Применение для захвата и размещения с очень коротким временем

● Используется для систем, требующих высокой динамики обработки заготовок

и с ограниченным пространством

● Обычно используется для работы с мелкими деталями в полностью автоматизированных системах

Структура - С типом источника вакуума

(Тип вакуумного генератора)

● (1) Клапан подачи вакуума

● (2) Клапан сброса вакуума

● (3) Реле вакуумного давления

● (4) Регулировочный клапан сброса вакуума

● (5) Порт подачи воздуха

● (6) Глушитель

● (7) Вакуумный порт

● (8) Вакуумный фильтр

● (9) Установка на DIN-рейку

Структура - Без типа источника вакуума

(Тип вакуумного насоса)

● (1) Клапан подачи вакуума

● (2) Клапан сброса вакуума

● (3) Реле вакуумного давления

● (4) Регулировочный клапан сброса вакуума

● (5) Порт подачи воздуха

● (6) Разъем вакуумного насоса

● (7) Вакуумный порт

● (8) Вакуумный фильтр

● (9) Установка на DIN-рейку

Как заказать

AZK -S×8-NO -N-D
① ② ③ ④ ⑤ ⑥
①Серия	②Спецификация	③Стек	④Спецификация клапана управления
AZK	5-Тип низкого уровня вакуума	Nil-Цельный корпус	Nil - Клапан подачи НЗ + клапан сброса НЗ
	X-Тип высокого уровня вакуума P-Низкое давление подачи воздуха и	23	NO-Клапан подачи НО + клапан сброса НЗ (длина провода 300 мм, питание DC24V)
	тип высокого уровня вакуума	…
	L-Тип большого потока	8
	B-Тип вакуумного насоса
⑤AZK-S Реком.		⑥Кронштейн
Nil-Без вакуумного переключателя		Nil - Одиночная подача воздуха, без кронштейна
N - NPN, без функции энергосбережения		F - Одиночная подача воздуха, с кронштейном (одиночный корпус)
P - PNP, без функции энергосбережения		D - Одиночная подача воздуха, установка на направляющую (интегрированная)
NE-NPN, с функцией энергосбережения		DP-Централизованная подача воздуха, установка на направляющую (интегрированная)
PE-PNP, с функцией энергосбережения

● Примечание: 1. Только NE/PE с обратным клапаном для энергосбережения, остальные без обратного клапана

2. Функция энергосбережения не является опциональной для типа L-большой поток и типа B-вакуумный насос

3. Централизованная подача воздуха не является опциональной для типа B-вакуумный насос

Реле давления

□	Нл/мин 24 В постоянного тока ±10%, РЯБЬ (P-P) 10% или меньше Ном. 500 кПа -105~105 кПа потребление	ед. воздух 24 В постоянного тока ±10%, РЯБЬ (P-P) 10% или меньше 500 кПа барпотребление	-кПа уровень AZK-S -кПа6.0	уровень скорость 20	поток скорость Нл/мин 20	Нл/мин ≤40 мА (без нагрузки) 20	дБ(А) AZK-S давление	переключатель 500 кПа Реком.	гСдавление переключатель 500 кПа Реком.	иа.подача Нл/мин 24 В постоянного тока ±10%, РЯБЬ (P-P) 10% или меньше иа.менд. шланг	д Вакуум насос AZK-S разъем иа.(мм)	Вакуум портV AZK-S 3.0~6.0
26	-	0.01	5.0	26	80	0.19	102.5	φ6	-	Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)	AZK-L	Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)
29	-	0.06	3.7	29	65~70	0.14	102.5	φ6	-	φ6	AZK-L	Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)
32	-	0.05	5.0	60	65~70	0.30	102.5	φ6	-	Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)	AZK-L	Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)
85	-	0.06	-	85	74~80	0.16	114	φ6	-	Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)	AZK-L	3.0~6.0
-	-	AZK-L	AZK-L	-	AZK-L		AZK-L	φ4	φ6	φ6	Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)	Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)

Модель

Воздух

□	Нл/мин 24 В постоянного тока ±10%, РЯБЬ (P-P) 10% или меньше 500 кПа потребление	Нл/мин ≤40 мА (без нагрузки) 20	20	30	40	50	60	70	80	90	Макс.	-	уровень AZK-S 6.0
26	0.01	0.19	32.0	22.0	12.0	10.0	8.5	4.0	-	-	AZK-L	AZK-L	5.0
29	0.06	0.14	26.0	13.7	16.2	9.3	6.6	4.6	2.7	2.0	91	AZK-P	3.7
32	0.05	0.30	25.2	17.7	10.9	8.0	5.6	4.2	1.5	1.0	88	AZK-L	5.0
85	0.06	0.16	42.0	26.0	20.6	16.2	9.0	7.2	7.2	90	90	0.06	-

Воздух

□	Нл/мин 24 В постоянного тока ±10%, РЯБЬ (P-P) 10% или меньше 500 кПа потребление	Нл/мин ≤40 мА (без нагрузки) 20	30	40	50	60	70	80	90	Макс.	-	уровень-кПаAZK-S 6.0
26	0.01	0.19	0.50	1.02	1.72	2.60	3.88	-	-	AZK-L	AZK-L	5.0
29	0.06	0.14	0.47	0.96	1.56	2.50	3.87	6.00	91	AZK-P		3.7
32	0.05	0.30	0.71	1.26	1.95	2.97	4.49	6.95	-	88	AZK-L	5.0
85	0.06	0.16	0.33	0.60	0.95	1.43	2.14	3.03	6.16	90	Технические параметры	-

Реле давленияМодельZPDC-

□	ZPDC-□-EДавление	диапазон
-100~100 кПа -105~105 кПа	давление	давление
диапазон 500 кПа -105~105 кПа	давление	давление
500 кПа 500 кПа	газ	газ
Воздух, некоррозионный, негорючий газ Воздух, некоррозионный, негорючий газ	Питание	подача
напряжение 24 В постоянного тока ±10%, РЯБЬ (P-P) 10% или меньше Изоляция	Ток	потребление
≤40 мА (без нагрузки) ≤40 мА (без нагрузки)	Выход	Выход
режим цепь 1NPN или 1PNP выход с открытым коллектором	Макс. нагрузка	ток
125 мА 125 мА	30 В постоянного тока (NPN) 24 В постоянного тока (PNP)	30 В постоянного тока (NPN) 24 В постоянного тока (PNP)
24 В постоянного тока	Остаточное напряжение	≤1.5 В
≤1.5 В	время	время
≤2.5 мс (защита от дребезга функция: 25 мс, 100 мс,	≤2.5 мс (защита от дребезга: 2.5 мс, 20 мс, 250 мс, 500 мс, 1000 мс, 1500 мс выбирается)	100 мс, 500 мс, 1000 мс, 1999 мс
	выбирается)	Выход короткое
цепь защита Да Выключатель OUT: Да; V-Sol/D-Sol: Нет	Повторяемость	±0.2% F.S. ±1 цифра
Дисплей	32LED7-сегментный дисплей (красный) дисплей (Частота дискретизации: 5 раз/с)
Индикатор	точность
±2% F.S. ±1 цифра Переключатель	ВКЛ
индикатор OUT1: Зеленый/OUT2: Красный Окружающая среда	сопротивление
ТемператураIP40Окружающая среда	темп. диапазон
Работа: 0~50℃ Выдерживать	напряжение
1000 В переменного тока за 1 минуту (между корпусом и проводом) Изоляция	сопротивление
50 МОм мин. (при 500 В постоянного тока, между корпусом и проводом) Температура	характеристика
±2% F.S. (в диапазоне температур от 0 до 50℃) Свинец	провод
Маслостойкий кабель из ПВХ (0.15 мм²) Схема пневматической цепи	Схемы подключения выходной цепи
