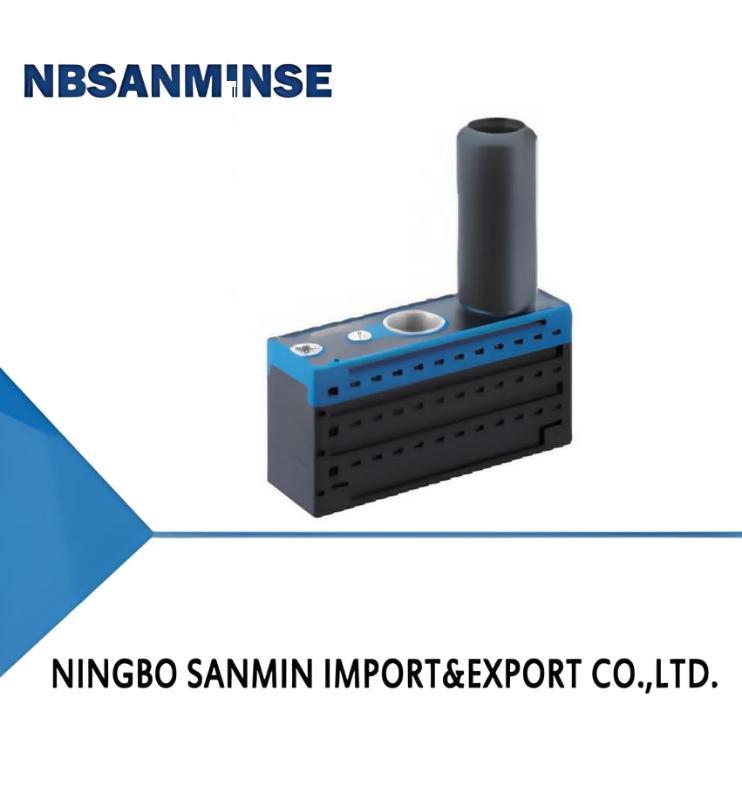

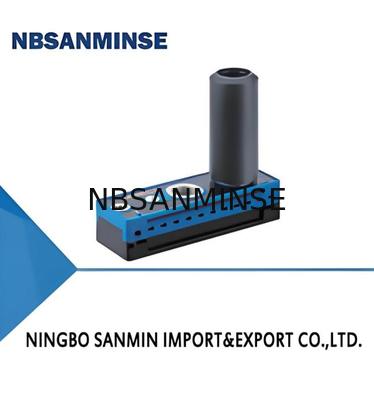

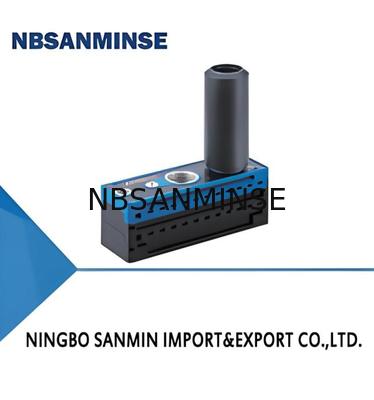

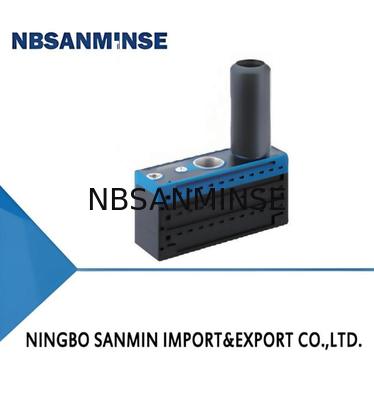

Многоступенчатый вакуумный генератор серии AMC

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Фирменное наименование:	NBSANMINSE
Model Number:	AMC25L

Подробная информация
Non-return valve:	V - With non-returnvalve	Air supply pressure bar:	6.0
Air consumption NL/min:	130	Max. vacuum flow NL/min:	360
Max. vacuum level -kPa:	75

Характер продукции

Особенности

◇ Многоступенчатая конструкция высокоэффективной и энергосберегающей насадки

◇ Большой поток вакуума

◇ Внутренние вакуумные патроны можно складывать на несколько элементов

◇ Различные спецификации порта подачи воздуха и вакуумного порта

◇ Энергосберегающее устройство управления необязательно

Преимущества

◇ Быстрая эвакуация в низком диапазоне уровня вакуума, снижение затрат и

сократить рабочий цикл

◇ Чтобы быстро и безопасно обрабатывать пористые заготовки, необходимо производить большой поток вакуума

◇ Он может удовлетворять различным требованиям к потоку вакуума при различных условиях работы

◇ Его можно соединять различными нитями

◇ При работе с герметичными деталями экономить энергию

Заявления

◇ Многоступенчатый вакуумный генератор подходит для обработки

картоны, упаковочные материалы и пористое

◇ Используется в условиях работы, требующих большого вакуума

поток, скорость эвакуации и меньшее потребление воздуха

Структура

◇ (1) Основное тело

◇ (2) Вакуумный прибор

◇ (3) Углушитель

◇ (4)А.Порт снабжения

◇ (5)VАкуум порт

◇ (6) Крепление типа L

◇ (7) Система энергосбережения ES

AMC 25 L-AA - В-С

① ② ③ ④ ⑤ ⑥

1 серия

Спецификация

3Высокая производительность

4Связочная пластина

5Вентиль обратного отказчика

6Устройство управления

H-высокий уровень вакуума

Никакого дефолта, без

Никаких ошибок, без устройства управления

(-95 кПа)

невозвратный клапан

ES-система энергосбережения

L-большой вакуумный поток

V - с невозвращающим клапаном

(-75 кПа)

Спецификации на присоединительной пластине

Соединение пластинка

Порт подачи воздуха"

) Вакуум порт ((2)

Выхлоп порт ((3)

Применимо вакуум генератор

AMC25,50

NPSF1/8

AMC25,50

AMC25,50,75,100

НПТ1/4

НПТ3/4

AMC25,50,75,100

AMC25,50,75,100,125,150

выбор-L ((Крупный тип потока вакуума)

Модель/
Спецификация

AMC□L-AA

AMC25L-AA

AMC50L-AA

AMC□L-AA-V

AMC25L-AA-V

AMC50L-AA-V

AMC□L-AA-V-ES

AMC25L-AA-V-ES

AMC50L-AA-V-ES

AMC□L-BA

AMC25L-BA

AMC50L-BA

AMC□L-BA-V

AMC25L-BA-V

AMC50L-BA-V

AMC□L-CA

AMC25L-CA

AMC50L-CA

AMC75L-CA

AMC100L-CA

AMC□L-CA-V

AMC25L-CA-V

AMC50L-CA-V

AMC75L-CA-V

AMC100L-CA-V

AMC□L-CA-V-ES

AMC75L-CA-V-ES

AMC100L-CA-V-ES

AMC□L-DB

AMC25L-DB

AMC50L-DB

AMC75L-DB

AMC100L-DB

AMC□L-DB-V

AMC25L-DB-V

AMC50L-DB-V

AMC75L-DB-V

AMC100L-DB-V

AMC□L-CC

AMC25L-CC

AMC50L-CC

AMC75L-CC

AMC100L-CC

AMC125L-CC

AMC150L-CC

AMC□L-CC-V

AMC25L-CC-V

AMC50L-CC-V

AMC75L-CC-V

AMC100L-CC-V

AMC125L-CC-V

AMC150L-CC-V

AMC□L-CC-V-ES

AMC25L-CC-V-ES

AMC50L-CC-V-ES

AMC75L-CC-V-ES

AMC100L-CC-V-ES

AMC125L-CC-V-ES

AMC150L-CC-V-ES

Выбор-H ((Вид высокого уровня вакуума)
Модель/ Спецификация		25		50			75		100		125		150
AMC□H-AA		AMC25H-AA		AMC50H-AA
AMC□H-AA-V		AMC25H-AA-V		AMC50H-AA-V
AMC□H-AA-V-ES		AMC25H-AA-V-ES		AMC50H-AA-V-ES
AMC□H-BA		AMC25H-BA		AMC50H-BA
AMC□H-BA-V		AMC25H-BA-V		AMC50H-BA-V
AMC□H-CA		AMC25H-CA		AMC50H-CA			AMC75H-CA		AMC100H-CA
AMC□H-CA-V		AMC25H-CA-V		AMC50H-CA-V			AMC75H-CA-V		AMC100H-CA-V
AMC□H-CA-V-ES							AMC75H-CA-V-ES		AMC100H-CA-V-ES
AMC□H-DB		AMC25H-DB		AMC50H-DB			AMC75H-DB		AMC100H-DB
AMC□H-DB-V		AMC25H-DB-V		AMC50H-DB-V			AMC75H-DB-V		AMC100H-DB-V
AMC□H-CC		AMC25H-CC		AMC50H-CC			AMC75H-CC		AMC100H-CC		AMC125H-CC		AMC150H-CC
AMC□H-CC-V		AMC25H-CC-V		AMC50H-CC-V			AMC75H-CC-V		AMC100H-CC-V		AMC125H-CC-V		AMC150H-CC-V
AMC□H-CC-V-ES		AMC25H-CC-V-ES		AMC50H-CC-V-ES			AMC75H-CC-V-ES		AMC100H-CC-V-ES		AMC125H-CC-V-ES		AMC150H-CC-V-ES
Технические параметры
Модель	Рейтинговый воздух поставки давление бар		Макс. Макс. вакуум уровень kPa	Макс. Макс. вакуум поток NL/мин		Воздух потребление NL/мин		Шум Уровень dB ((A)	Работа температура °C	Вес g	Вакуум камеры объем см2	Относительно h Аи Суппи Порт		Поздравляю Осе диамм Вакуум портV
AMC25L	6.0		75	360		130		63 ~ 68	-10-80	430	140	φ8		φ25
AMC50L	6.0		75	710		260		63 ~ 68	-10-80	435	140	φ8		φ25
AMC75L	6.0		75	1,050		390		63 ~ 68	-10-80	625	245	φ10		φ32
AMC100L	6.0		75	1,410		520		63 ~ 68	-10-80	630	245	φ10		φ32
AMC125L	6.0		75	1,500		650		63 ~ 68	-10-80	825	352	φ12		φ32
AMC150L	6.0		75	1,690		780		63 ~ 68	-10-80	830	352	φ12		φ32
AMC25H	5.0		95	354		135		63 ~ 68	-10 ~ 80	430	140	φ 8		φ25
AMC50H	5.0		95	700		270		63 ~ 68	-10 ~ 80	435	140	φ8		φ25
AMC75H	5.0		95	980		405		63 ~ 68	-10-80	625	245	φ10		φ32
AMC100H	5.0		95	1,380		540		63 ~ 68	-10-80	630	245	φ10		φ32
AMC125H	5.0		95	1,480		675		63 ~ 68	-10-80	825	352	φ12		φ32
AMC150H	5.0		95	1,650		810		63 ~ 68	-10-80	830	352	φ12		φ32
Вакуумный поток ((NL/мин) при различных уровнях вакуума ((-kPa)
Модель	Воздух поставки давление бар		Воздух потребление NL/мин	0	10		20	30	40	50	60	70	Макс. Макс. вакуум уровень - КПА
AMC25L	6.0		130	360	210		156	102	54	36	30	21	75
AMC50L	6.0		260	710	420		312	204	108	72	60	42	75
AMC75L	6.0		390	1,050	630		468	306	162	108	90	66	75
AMC100L	6.0		520	1,410	840		624	408	216	144	120	84	75
AMC125L	6.0		650	1,500	948		744	510	270	180	150	126	75
AMC150L	6.0		780	1,690	1,074		888	612	324	216	180	132	75

Время эвакуации ((s/L) для достижения различных уровней вакуума ((-kPa)
Модель	Воздух поставки давление бар	Воздух потребление NL/мин	10	20	30	40	50	60	70	Макс. Макс. вакуум уровень - КПА
AMC25L	6.0	130	0.020	0.050	0.100	0.180	0.330	0.530	0.800	75
AMC50L	6.0	260	0.010	0.025	0.050	0.090	0.170	0.270	0.400	75
AMC75L	6.0	390	0.007	0.017	0.033	0.060	0.110	0.180	0.270	75
AMC100L	6.0	520	0.005	0.013	0.025	0.045	0.083	0.130	0.200	75
AMC125L	6.0	650	0.005	0.012	0.022	0.036	0.066	0.110	0.160	75
AMC150L	6.0	780	0.004	0.010	0.018	0.030	0.055	0.090	0.130	75

Вакуумный поток ((NL/мин) при различных уровнях вакуума ((-kPa)
Модель	Доставка воздуха давление бар	Воздух потребление NL/мин	0	10	20		30	40	50	60	70	80	90	Макс. Макс. уровень вакуума - КПА
AMC25H	5.0	135	354	180	120		78	43.8	34.8	25.8	19.2	10.8	1.8	95
AMC50H	5.0	270	700	360	240		156	87.6	69.6	51.6	38.4	21.6	3.6	95
AMC75H	5.0	405	980	540	360		234	131.4	104.4	77.4	57.6	32.4	5.4	95
AMC100H	5.0	540	1,380	720	480		312	175.2	139.2	103.2	76.8	43.2	7.2	95
AMC125H	5.0	675	1,480	810	570		390	219.0	174.0	129.0	96.0	54.0	9.0	95
AMC150H	5.0	810	1,650	918	684		468	262.8	206.4	154.8	115.2	64.8	10.8	95
Время эвакуации ((s/L) для достижения различных уровней вакуума ((-kPa)
Модель	Воздух поставки давление бар	Воздух потребление NL/мин	10	20		30		40	50	60	70	80	90	Макс. Макс. вакуум уровень - КПА
AMC25H	5.0	135	0.022	0.062		0.120		0.220	0.37	0.57	0.84	1.20	2.20	95
AMC5OH	5.0	270	0.011	0.031		0.060		0.110	0.19	0.29	0.42	0.60	1.10	95
AMC75H	5.0	405	0.007	0.021		0.040		0.070	0.12	0.19	0.28	0.40	0.73	95
AMC100H	5.0	540	0.006	0.016		0.030		0.055	0.09	0.14	0.21	0.30	0.55	95
AMC125H	5.0	675	0.005	0.014		0.026		0.044	0.07	0.11	0.17	0.24	0.44	95
AMC150H	5.0	810	0.005	0.012		0.022		0.040	0.06	0.10	0.14	0.20	0.37	95

Размеры ((мм)
