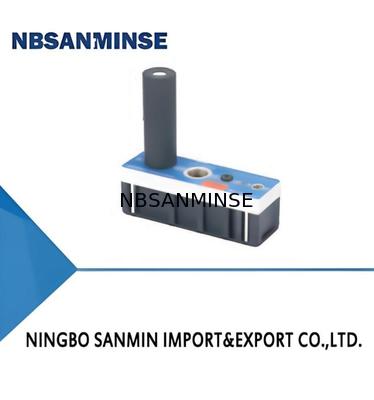

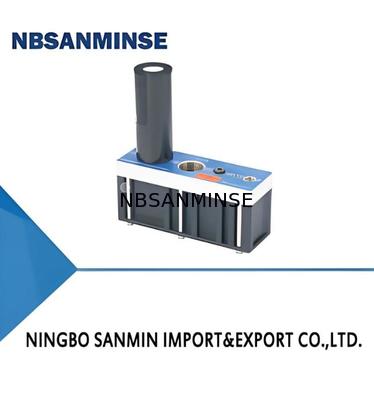

Многоступенчатый вакуумный генератор серии AM/AL/AH

Многоступенчатый вакуумный генератор серии AM/AL/AH
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
Многоступенчатый вакуумный генератор серии AM/AL/AH Многоступенчатый вакуумный генератор серии AM/AL/AH Многоступенчатый вакуумный генератор серии AM/AL/AH Многоступенчатый вакуумный генератор серии AM/AL/AH

Большие изображения :  Многоступенчатый вакуумный генератор серии AM/AL/AH

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: AM25L
Оплата и доставка Условия:
Количество мин заказа: 10 шт
Цена: Negotiate
Упаковывая детали: Коробка
Время доставки: 5-30days
Условия оплаты: L/C, T/T.
Поставка способности: 10000 ШТ
контакт

Многоступенчатый вакуумный генератор серии AM/AL/AH

описание
Давление: бар 6,0 Макс. уровень вакуума: 81 кПа
Макс. вакуумный поток: 360 НЛ/мин Расход воздуха: 105 нл/мин
Уровень шума dB ((A)): 81 Гарантия: 1 год
Выделить:

многоступенчатый вакуумный генератор соленоид

,

пневматический соленоидный клапан вакуум

,

вакуумный генератор серии AM

Функции
◇ Энергоэффективная многоступенчатая конструкция сопла.
◇ Имеет очень сильную всасывающую способность.
◇ Различные характеристики порта подачи воздуха и вакуумного порта.
◇ Система энергосбережения (ES) не является обязательной.
Преимущества
◇ Быстрая эвакуация в диапазоне низкого уровня вакуума, снижает затраты и сокращает время
рабочий цикл
◇ Он может создавать большой вакуумный поток и быстро обрабатывать все пористые детали.
и безопасно
◇ Можно использовать резьбу различной спецификации.
◇ Экономия расхода сжатого воздуха при работе с герметичными заготовками.
Приложения
◇ Многоступенчатый вакуумный генератор подходит для работы с картонными коробками,
упаковочные материалы и пористые материалы
◇ Используется для условий работы, требующих большого вакуумного потока и быстрой вакуумации.
и меньше расход воздуха
Многоступенчатый вакуумный генератор серии AM/AL/AH 0
Структура
◇(1) Основной корпус
◇ (2) Порт обнаружения вакуума
◇ (3) Глушитель
◇ (4) АИК-порт питания
◇ (5) Монтажный кронштейн
◇ (6) ЭСЭнергосберегающая система
Многоступенчатый вакуумный генератор серии AM/AL/AH 1
ЯВЛЯЮСЬ  25л  -ОБЪЯВЛЕНИЕ  -НЕТ  -ES
①    ②        ③     ④      ⑤      ⑥
①Серия ②Спецификация ③Соединительная пластина ④5лечение ⑤Обратный клапан   ⑥Устройство управления
AM-Универсалтип
(-92кПа)

25л 50л 75л


100л 125л 150л

Д


Б

Н-НБК


Э-ЭПДМ

 Ноль-по умолчанию, без обратного клапана
A-С обратным клапаном

  Ноль-по умолчанию, без


 устройство управления
AL-большой вакуумный тип потока
(-81кПа)		 25 50 75  ОБЪЯВЛЕНИЕ F-Fuoine руб.бер


  B-Энергосберегающая система
100 125 150  Э

  только для АМ-25Л/50Л
AH-Тип высокого вакуума

(-100,8 кПа)
40 120		 (См. таблицу 1)

  АЛ-25/50


  АН-40
Таблица соединительных пластин1
 Связь
  тарелка		 Воздух поставлять порт( ') Вакуум порт( )Выхлоп порт( Связь
тарелка  материал		 Применимый вакуум ген ритор
 Д НПСФ1/8 G3/4 G3/4 ППС АМ25-100,АЛ25-100,АН40-120
 Б НПСФ1/8 НПТ3/4 НПТ3/4 ППС
 ОБЪЯВЛЕНИЕ Г1/4 G3/4 G3/4 Алюминиевый сплав
 Э НПТ1/4 НПТ3/4 НПТ3/4 Алюминиевый сплав
 Д Г1/4 Г1" Г1" ППС АМ125-150,АЛ125-150
 Б НПТ1/4 НПТ1" НПТ1" ППС
 ОБЪЯВЛЕНИЕ Г1/4 Г1" Г1" Алюминиевый сплав
 Э НПТ1/4 НПТ1" НПТ1" Алюминиевый сплав
Выбор - серия AM
  Модель/
  Спецификация		 25л 50л 75л 100л 125л 150л
  AM□-DN АМ25Л-ДН АМ50Л-ДН АМ75Л-ДН АМ100Л-ДН АМ125Л-ДН АМ150Л-ДН
  AM□-ДНК AM25L-ДНК AM50L-ДНК AM75L-ДНК AM100L-ДНК AM125L-ДНК AM150L-ДНК
  АМ□-ДНК-ES AM25L-ДНК-ES AM50L-ДНК-ES - - -- -
  АМ□-БН АМ25Л-БН АМ50Л-БН АМ75Л-БН АМ100Л-БН АМ125Л-БН АМ150Л-БН
  АМ□-БНА АМ25Л-БНА АМ50Л-БНА АМ75Л-БНА АМ100Л-БНА АМ125Л-БНА АМ150Л-БНА
  AM□-AD-N АМ25Л-АД-Н AM50L-AD-N АМ75Л-АД-Н AM100L-AD-N АМ125Л-АД-Н АМ150Л-АД-Н
  АМ□-АД-НА AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
  AM□-AD-NA-E5 AM25L-AD-NA-ES AM50L-AD-NA-ES - - - -
  AM□-RU AM25L-RU AM50L-RU AM75L-RU AM100L-RU AM125L-RU AM150L-RU
  AM□-ENA АМ25Л-ЕНА АМ50Л-ЭНА АМ75Л-ЕНА АМ100Л-ЭНА АМ125Л-ЕНА АМ150Л-ЭНА
Серия Selection-AL
Модель/
Спецификация		 25  50  75  100  125  150
АЛ□-ДН АЛ25-ДН АЛ50-ДН АЛ75-ДН АЛ100-ДН АЛ125-ДН АЛ150-ДН
AL□-ДНК AL25-ДНК AL50-ДНК AL75-ДНК АЛ100-ДНК AL125-ДНК AL150-ДНК
AL□-ДНК-ES АЛ25-ДНК-ES АЛ50-ДНК-ES - - - -
АЛ□-БН АЛ25-БН АЛ50-БН АЛ75-БН АЛ100-БН АЛ125-БН АЛ150-БН
АЛ□-БНА АЛ25-БНА АЛ50-БНА АЛ75-БНА АЛ100-БНА АЛ125-БНА АЛ150-БНА
АЛ□-АД-Н АЛ25-АД-Н АЛ50-АД-Н АЛ75-АД-Н АЛ100-АД-Н АЛ125-АД-Н АЛ150-АД-Н
АЛ□-АД-НА АЛ25-АД-НА АЛ50-АД-НА АЛ75-АД-НА АЛ100-АД-НА АЛ125-АД-НА АЛ150-АД-НА
АЛ□-АД-НА-ЭС AL25-AD-NA-ES AL50-AD-NA-ES - - - -
АЛ□-RU АЛ25-RU АЛ50-RU АЛ75-RU АЛ100-RU АЛ125-RU АЛ150-RU
АЛ□-ЭНА АЛ25-ЭНА АЛ50-ЭНА АЛ75-ЭНА АЛ100-ЭНА АЛ125-ЭНА АЛ150-ЭНА
Выбор - серия AH
Модель/
Спецификация		 40  120
АХО-ДН АН40-ДН АН120-ДН
АХО-ДНК AH40-ДНК AH120-ДНК
AH□-ДНК-ES AH40-ДНК-ES -
АХ□-БН АН40-БН АН120-БН
АХ□-БНА АН40-БНА АН120-БНА
АХ□-АД-Н АН40-АД-Н АН120-АД-Н
АХ□-АД-НА AH40-AD-NA AH120-AD-NA
АХ□-АД-НА-ES AH40-AD-NA-ES -
AH□-RU АН40-RU АН120-RU
АХО-ЭНА АН40-ЭНА АН120-ЭНА
Технические параметры
Модель Рейтинг воздух
поставлять давление
бар		 Макс.
уровень вакуума
-кРа		 Макс
вакуум поток
НЛ/мин		 Воздух
потребление
НЛ/мин		 Шум
уровень
дБ(А)		 Работающий
температура
℃		 Масса
г		 Рекомендовать
(Шланг внешний диам.
Подача воздуха порт		 исправленный шланг диаметр мм
(Проводной шланг иннердия.)
Вакуум порт
АЛ25 6.0  81  360  105  81  -10~80 675  φ8 φ19
АЛ50 6.0  81  640  215  81  -10~80 675  φ10 φ19
АЛ75 6.0  81  850  320  81  -10~80 837  φ10 φ25
АЛ100 6.0  81  990  390  82  -10~80 837  φ10 φ25
АЛ125 6.0  81  1170 480  82  -10~80 1075 φ12 φ32
АЛ150 6.0  81  1230 620  81  -10~80 1075 φ12 φ32
АН40 6.0  99,8  150  155  81  -10~80 675  φ10 φ19
АН120 6.0  100,8  530  440  81  -10~80 837  φ12 φ19
Технические параметры
Модель РейтингЭйр
давление подачи
бар		 Макс.
вакуум уровень
-кПа		 Макс.
вакуум поток
НЛ/мин		 Воздух
потребление
НЛ/мин		 Шум
уровень
дБ(А)		 Работающий
температура
℃		 Масса
г		       Рекомендовать
(Мотыга аутердия.
Аэропорт снабжения воздухом		 mendedhoseda.mm
(Мредхозейннер диам.)
Вакуумпорт
АМ25Л 3.4  92  360  116  80  -10~80 675  φ8 φ19
АМ50Л 3.4  92  600  230  81  -10~80 675  φ8 φ19
АМ75Л 3.4  92  760  365  81  -10~80 837  φ10 φ25
АМ100Л 3.4  92  850  445  81  -10~80 837  φ10 φ25
АМ125Л 3.4  92  1150 545  82  -10~80 1075 φ12 φ32
АМ150Л 3.4  92  1200 655  82  -10~80 1075 φ12 φ32
АМ25Л 6.0  89  420  185  80  -10~80 675  φ8 φ19
АМ50Л 6.0  89  700  370  81  -10~80 675  φ8 φ19
АМ75Л 6.0  89  950  610  81  -10~80 837  φ10 φ25
АМ100Л 6.0  89  1010 720  81  -10~80 837  φ10 φ25
АМ125Л 6.0  89  1400 780  82  -10~80 1075 φ12 φ32
АМ150Л 6.0  89  1500 810  82  -10~80 1075 φ12 φ32
Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)
Модель Воздух поставлять
давление
бар		 Воздух
потребление
  НЛ/мин		 0  10  20  30  40  50  60  70  80  90  Макс.
вакуум  уровень
-кПа
АМ25Л 3.4  116  360  180  115  80  43  30  22,5  15,5  7,5  21.2  92
АМ50Л 3.4  230  600  320  250  135  75  60  46  30  13  1,5  92
АМ75Л 3.4  365  760  445  340  175  110  85  70  43  20  1,8  92
АМ100Л 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
АМ125Л 3.4  545  1150 760  530  350  180  148  115  78  34,5  3,5  92
АМ150Л 3.4  655  1200 830  550  360  215  170  130  90  36  5  92
АМ25Л 6.0  185  420  240  125  100  82  65  38  12,5  3,5  - 89
АМ50Л 6.0  370  700  510  290  195  160  115  70  22  8  - 89
АМ75Л 6.0  610  950  710  380  285  230  170  100  32  11  - 89
АМ100Л 6.0  720  1010 800  460  385  310  215  125  42  15,5  - 89
АМ125Л 6.0  780  1400 1120 560  490  355  260  150  50  25  - 89
АМ150Л 6.0  810  1500 1110 630  560  385  315  210  65  26  - 89
Многоступенчатый вакуумный генератор серии AM/AL/AH 2
Эвремя вакуумирования (с/л) для достижения различных уровней вакуума (-кПа)
Модель Подача воздуха
давление
бар		 Воздух
потребление
НЛ/мин		   10  20    30  40    50    60  70    80  90  Макс.
вакуум  уровень
-кПа
АМ25Л 3.4  116  0,022  0,060  0,110  0,210  0,400  0,650  0,950  1.600  4.000  92
АМ50Л 3.4  230  0,014  0,031  0,060  0,100  0,200  0,340  0,500  0,800  2.500  92
АМ75Л 3.4  365  0,012  0,029  0,058  0,095  0,180  0,310  0,460  0,890  1.500  92
АМ100Л 3.4  445  0,010  0,025  0,043  0,075  0,110  0,190  0,270  0,450  1.200  92
АМ125Л 3.4  545  0,006  0,015  0,029  0,052  0,085  0,145  0,202  0,330  1.00  92
АМ150Л 3.4  655  0,005  0,013  0,027  0,045  0,070  0,105  0,230  0,460  0,900  92
АМ25Л 6.0  185  0,018  0,050  0,080  0,018  0,250  0,400  0,620  1.550  - 89
АМ50Л 6.0  370  0,010  0,022  0,048  0,080  0,110  0,200  0,350  0,780  - 89
АМ75Л 6.0  610  0,009  0,019  0,045  0,075  0,130  0,180  0,310  0,700  - 89
АМ100Л 6.0  720  0,007  0,018  0,038  0,055  0,080  0,120  0,190  0,470  - 89
АМ125Л 6.0  780  0,005  0,013  0,026  0,045  0,062  0,115  0,194  0,560  - 89
АМ150Л 6.0  810  0,003  0,009  0,014  0,03  0,060  0,095  0,200  0,800  - 89
·
Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)
Модель Подача воздуха
давление
бар		 Воздух
потребление
НЛ/мин		 0  10  20  30  40  50  60  70  Макс.
уровень вакуума
-кПа
АЛ25 6.0  105  360  196  135  85  45  36  27  17  81
АЛ50 6.0  215  640  320  205  145  95  65  45  25  81
АЛ75 6.0  320  850  430  320  190  130  105  65  40  81
АЛ100 6.0  390  990  580  460  300  185  130  95  52  81
АЛ125 6.0  480  1170 720  541  350  200  150  125  65  81
АЛ150 6.0  620  1230 760  560  410  210  160  148  85  81
Время вакуумирования (с/л) для достижения различных уровней вакуума (-кПа)
Модель Воздух поставлять
давление
бар		 Воздух
потребление
НЛ/мин		   10  20  30  40  50  60  70  Макс.
вакуум  уровень
-кПа
АЛ25 6.0  105  0,030  0,060  0,100  0,200  0,390  0,580  0,870  81
АЛ50 6.0  215  0,018  0,039  0,066  0,120  0,200  0,310  0,510  81
АЛ75 6.0  320  0,010  0,020  0,040  0,080  0,120  0,200  0,310  81
АЛ100 6.0  390  0,008  0,017  0,032  0,050  0,090  0,130  0,220  81
АЛ125 6.0  480  0,006  0,016  0,026  0,045  0,078  0,110  0,180  81
АЛ150 6.0  620  0,005  0,014  0,024  0,040  0,071  0,100  0,160  81
Многоступенчатый вакуумный генератор серии AM/AL/AH 3
Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)
Модель Воздух  поставлять
давление
бар		 Воздух
потребление
НЛ/мин		 0  10  20  30  40  50  60  70  80  90  99       Макс.
вакуум  уровень
       -кПа
АН40 6.0  155  150  145  105  52,5  27,5  20,5  15,0  8,5  5,5  3.0  0,2  99,8
АН120 6.0  440  530  420  265  141,0  85,0  65,0  45,0  33,0  21,5  6.0  0,5  100,8
Время вакуумирования (с/л) для достижения различных уровней вакуума (-кПа)
Модель Воздух  поставлять
давление
бар		         Воздух
потребление
    НЛ/мин		 10  20  30  40  50  60  70  80  90  99         Макс.
вакуум  уровень
      -кПа
АН40 6.0  155  0,04  0,08  0,18  0,32
0,14		 0,64  1.30  1,80  2,60  3,90  9,8  99,8
АН120 6.0  440 0,02  0,04  0,08  0,25  0,38  0,66  1.08  3,60  8,5  100,8
Многоступенчатый вакуумный генератор серии AM/AL/AH 4Многоступенчатый вакуумный генератор серии AM/AL/AH 5Многоступенчатый вакуумный генератор серии AM/AL/AH 6
◇ Примечание. В комплект монтажных принадлежностей входят 2 кронштейна L-образного типа и 4 винта для соединительной пластины B и E.

Вопрос: Можете ли вы предложить бесплатные образцы?

А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами ina@pneuHydraulic.com или в WhatsApp 0086 15168536055

Вопрос: Какова сфера вашего бизнеса?

О: сфера нашего бизнесаобслуживание экспортеров деталей автоматизации с полным контейнером и продажавоздушный цилиндр , обработка источника воздуха , электромагнитный клапан ,воздушный клапан,моторизировать клапан ,Латунный клапан, гидравлический клапан, гидравлический цилиндр, воздух и маслопримерка, манометри т. д .

Вопрос:ВтКакие виды продукции вы можете производить?

О: мы можем изготовить многие виды нержавеющей стали., латунь, алюминийобработка материалов.как высокийдавление Клапан/электромагнитный клапан/электрический клапан/водяной клапан/пневматический клапан/воздушный цилиндр/гидравлический клапан/гидравлический аккумуляторпродукты и так далее.

В: Может ли продукт быть изготовлен с нашим логотипом и брендом?

О: Да, конечно, мы можем сделать. Мы являемся OEM-поставщиком в течение многих лет и профессионально делаем. Но вам необходимо дать нам разрешение, если это возможно.

Вопрос: Можете ли вы предоставить оригинальные товары известных пневматических и гидравлических инструментов?

О: Да, мы можем поставлять такие товары, как Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т. д.

Вопрос: Есть ли гарантия?

О: Да, обычно на продукцию предоставляется гарантия качества на один год.

Вопрос: Разъем имеет британскую или метрическую систему? В чем разница между резьбами PT, NPT и G?

А: Резьба G имеет цилиндрическую форму и не уплотняется, поэтому для предотвращения утечек требуются дополнительные прокладки. PT и NPT имеют коническую форму, а внутренняя и внешняя резьба при затягивании становятся все туже и туже. Герметизация достигается за счет деформации резьбы, при этом для усиления герметизирующего эффекта обычно используется герметик или лента.

G-резьба – цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба ПТ представляет собой коническую трубку, опирающуюся на деформацию и уплотнение самой резьбы; NPT также представляет собой коническую трубку с углом профиля зуба 60 градусов, в основном используется в Северной Америке.

Вопрос: Как перевести единицы давления: МПа, бар, фунт на квадратный дюйм, кг/см²?

А: 1МПа=10бар≈145psi≈10кг

Вопрос: Что обычно является причиной перегорания катушек электромагнитных клапанов?

A: Неправильное напряжение и частота, частое переключение, попадание жидкости в направляющую головку, проблемы с сердечником клапана и пружиной,среда горячая, сильная вибрация и т. д.

Вопрос: Что следует учитывать при работе пневматических компонентов в условиях высоких температур или экстремально холодных условий?

Точка фокусировки Меры противодействия высокой температуре окружающей среды Меры противодействия экстремальным холодам
Уплотнения Фторкаучук, ПТФЭ Низкотемпературный нитрил, силиконовый каучук, полиуретан.
Смазка Высокотемпературная синтетическая смазка (низкая летучесть) Низкотемпературная смазка (низкая температура застывания, низкая вязкость)
Очистка подачи воздуха Усилить охлаждение, эффективное удаление воды Сушка со сверхнизкой точкой росы (охлаждение + адсорбция), обогрев
Металлические компоненты Резервный зазор для расширения Выбирайте материалы с низкотемпературной вязкостью, предотвращайте утечки из-за холодной усадки.
Компоненты управления Катушки высокой термостойкости, рассеивание тепла, низкое энергопотребление. Установить изоляционные коробки, местное отопление, предотвратить образование холодного конденсата.
Установка Хранить вдали от источников тепла, добавить теплоизоляционные пластины. Избегать воздействия ветра и снега, укутать теплоизоляционными материалами.


тег:

пневматический электрический клапан,

пневматический клапан воздуха,

пневматический клапан управления по направлению

Контактная информация
Ningbo Sanmin Import And Export Co.,Ltd.

Контактное лицо: Ina Chen

Телефон: 0086-15168536055

Факс: 86-574-88915660

Оставьте вашу заявку (0 / 3000)

около

Пневматические электромагнитный клапан

G / НПТ продевает нитку пневматическую серию клапана соленоида 4Н300 клапана соленоида внутреннюю пилотную 3НВ300

3 клапан соленоида 4В положения пути 2 пневматический клапан 400 серий пневматический пилотный

Мини пневматическое положение 5/2 5/3 клапана соленоида СИ5000 220ВАК пылезащитное

Пневматический клапан ИМПа ульс

Весна нержавеющей стали клапана 321 ИМПа ульс диафрагмы чистого воздуха врезанная двойная

«Одиночная диафрагма пневматический подобный тип ГОИЭН клапан ИМП ульс серия КГ-И-25 врезанное Г1

Врезанный клапан ИМПа ульс двойной диафрагмы пневматический - 25 | температура 60 ℃

Оставить сообщение

политика конфиденциальности | Китай хороший Качество Пневматические электромагнитный клапан поставщик. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
