Базовый вакуумный генератор серии AZH

Базовый вакуумный генератор серии AZH
AZH Series Basic Vacuum Generator
Базовый вакуумный генератор серии AZH Базовый вакуумный генератор серии AZH Базовый вакуумный генератор серии AZH Базовый вакуумный генератор серии AZH Базовый вакуумный генератор серии AZH

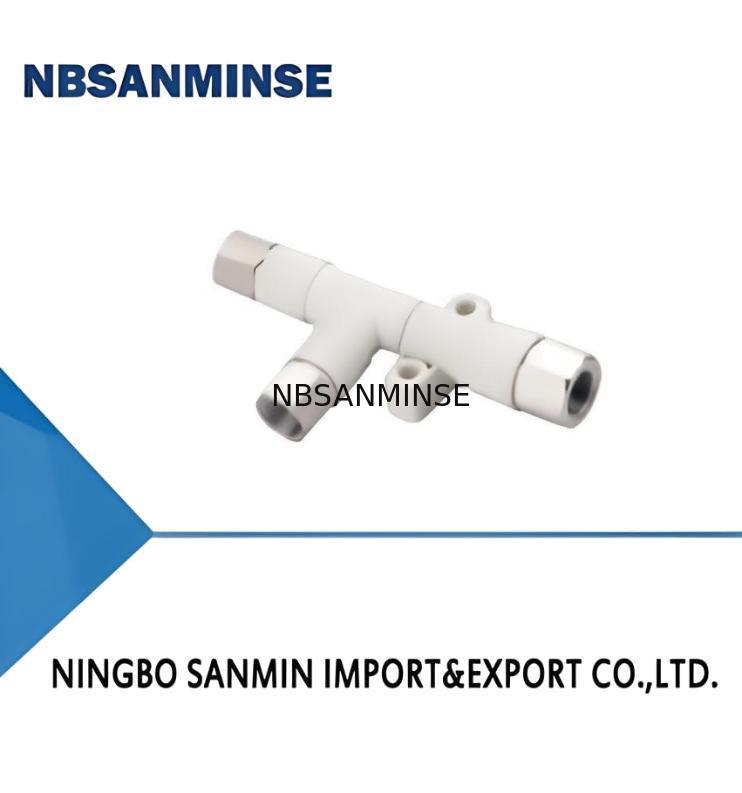

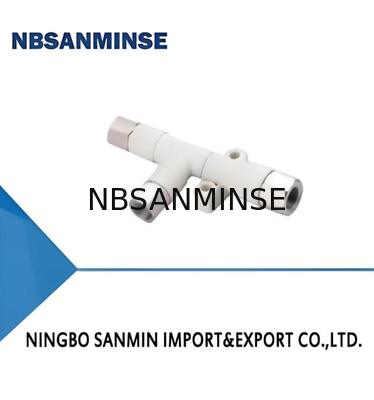

Большие изображения :  Базовый вакуумный генератор серии AZH

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: NBSANMINSE
Сертификация: ISO9001
Номер модели: AZH05D
Оплата и доставка Условия:
Количество мин заказа: 10 шт
Цена: Negotiate
Упаковывая детали: Коробка
Время доставки: 5-30days
Условия оплаты: L/C, T/T.
Поставка способности: 10000 ШТ
контакт

Базовый вакуумный генератор серии AZH

описание
Форма: B - Тип коробки Давление: 4,5 бар
Расход воздуха: 13,5 нл/мин Уровень шума dB ((A)): 75
Гарантия: 1 год
Выделить:

Электромагнитный клапан вакуумного генератора AZH

,

Базовый пневматический вакуумный генератор

,

Компактный вакуумный генератор с гарантией

Функции
◇ Одноступенчатый вакуумный генератор в пластиковом корпусе.
◇ Тип с высоким уровнем вакуума и тип с большим вакуумным потоком на выбор.

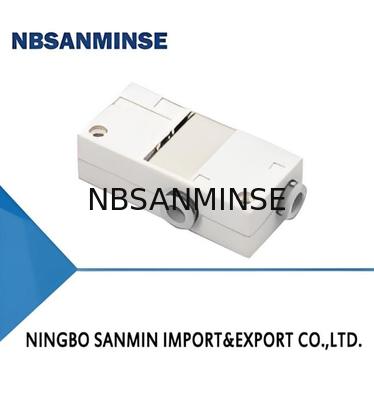

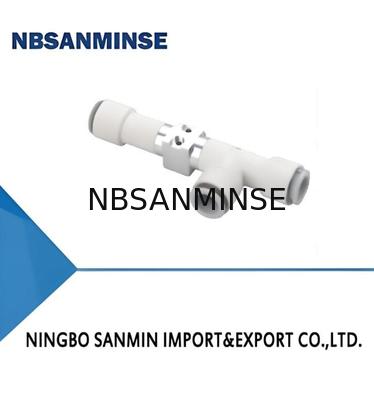

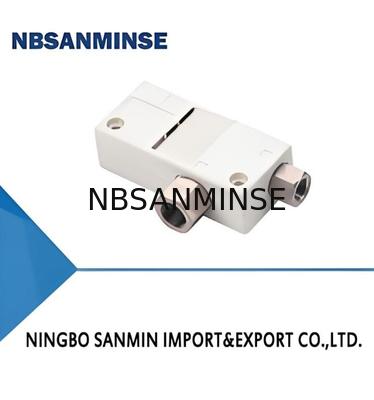

◇ Портированный тип корпуса и тип коробки на выбор.
◇ Резьбовое соединение или фитинг в одно касание для подключения порта
Преимущества
◇Маленький размер,легкий вес и стоимость-эффективный
◇Подходит для различных случаев
◇Тип коробки со встроенным-в глушителе для снижения шума
◇Резьбовое соединение и одно-сенсорный фитинг для опции
Приложения
◇Широко используется во всех видах вакуумных систем.
◇Подходит для различных погрузочно-разгрузочных работ, таких как автомобильная,
металлический лист, древесина, продукты питания и упаковка и т. д..
◇Тип высокого вакуума и тип большого расхода для разных случаев.
Базовый вакуумный генератор серии AZH 0
Структура
◇ (1) Выпускное отверстие
◇ (2)АИК-порт питания
◇ (3)Ввакуумный порт
◇ (4) Монтажное отверстие
Базовый вакуумный генератор серии AZH 1
Базовый вакуумный генератор серии AZH 2
Тип поля выбора
Модель/Форма
БС		 БЛ
АЖ05БС-06-06 АЖ05БС-01-01 АЖ05БЛ-06-06   АЖ05БЛ-01-01
АЖ07БС-06-06 АЖ07БС-01-01 АЖ07БЛ-06-06   АЖ07БЛ-01-01
АЖ10БС-06-06 АЖ10БС-01-01 АЖ10БЛ-06-06   АЖ10БЛ-01-01
АЖ13БС-08-10 АЖ13БС-01-02 АЖ13БЛ-08-10   АЖ13БЛ-01-02
Портированный тип Selection-Body
Модель/Форма
ДС		 ДЛ
АЖ05ДС-06-06-06АЖ05ДС-01-01-01 АЖ05ДЛ-06-06-06  АЖ05ДЛ-01-01-01
АЖ07ДС-06-06-06АЖ07ДС-01-01-01 АЖ07ДЛ-06-06-06АЖ07ДЛ-01-01-01
АЖ10ДС-06-06-08АЖ10ДС-01-01-01 АЖ10ДЛ-06-06-08АЖ10ДЛ-01-01-01
АЖ13ДС-08-10-10АЖ13ДС-01-02-02 АЖ13ДЛ-08-10-10АЖ13ДЛ-01-02-02
АЖ15ДС-10-12-12АЖ15ДС-02-03-03 АЖ15ДЛ-10-12-12АЖ15ДЛ-02-03-03
АЖ18ДС-12-12-12АЖ18ДС-03-03-03 АЖ18ДЛ-12-12-12  АЖ18ДЛ-03-03-03
АЖ20ДС-12-16-16АЖ20ДС-03-04-04 АЖ20ДЛ-12-16-16АЖ20ДЛ-03-04-04
Технические параметры
Модель    Номинальный воздух
давление подачи
           бар		 Макс.вакуум
   5		 уровень м
-кПа
     л		 Макс.вак
5		 уум поток
НЛ/мин
        л		 Воздух
потребление
НЛ/мин		 Шум
уровень
дБ(А)		 Работающий
температура
℃		 Масса
г		 Рэкоммен
Воздух поставлять
  порты		 откачивающий шланг
Вакуум
портв		 диам. (мм)
Выхлоп
портE
АЖ05Б 4,5    88  48  5  9  13,5  68  5~50 28  φ6 φ6 -
АЖ07Б 4,5    88  48  12  22  23,5  68  5~50 28  φ6 φ6 -
АЖ10Б 4,5    88  48  24  34  46,0  72  5~50 33  φ6 φ6 -
АЖ13Б 4,5    88  48  40  75  78,0  72  5~50 66  φБ φ10 -
Технические параметры
Модель
  РейтингЭйр
поставлять давление
                         бар

Макс.вакуумхм уровень
  -кПа
Макс.вакуум поток
НЛ/мин
      Воздух
потребление
   НЛ/мин
Шум
уровень
дБ(А)
Работающий
температура
        ℃
Масса
г
Рекомендуется диаметр шланга (мм)
С            л
С		      л
Подача воздуха
  порт S		 Вакуум
порт V		 Выхлоп
порт Э
АЖ05Д 4,5  88  48  7,5  9  13,5  75  5~50 11  φ6 φ6 φ6
АЖ07Д 4,5  88  48  12  22  23,5  75  5~50 12  φ6 φ6 φ6
АЖ10Д 4,5  88  48  24  34  46,0  68  5~50 16  φ6 φ6 φ8
АЖ13Д 4,5  88  48  40  75  78,0  68  5~50 27  φ8 φ10 φ10
АЖ15Д 4,5  88  53  60  80  97,0  72  5~50 43  φ10 φ12 φ12
АЖ18Д 4,5  88  53  70  110  150,0  72  5~50 55  φ12 φ12 φ12
АЖ20Д 4,5  88  53  85  140  185,0  75  5~50 95  φ12 φ16 φ16
Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)
Модель Подача воздуха
давление
бар		 Воздух
потребление
НЛ/мин		 0  10  20  30  40  50  60  70  80  Макс.
вакуум  уровень
-кПа
  АЖ05С 4,5  13,5  5.0  4,5   4.1
 3,8
 3.3
 2.3
 1,6  0,9  0,3  88
  АЖ07С 4,5  23,5  12,0  11,0  10,0 9,0 8.0 7.0 5,5  2.1  0,8  88
  АЖ10С 4,5  46,0  24,0  23,0  20,5  17,5  13,0  11,5  9,5  7.0  2,5  88
  АЖ13С 4,5  78,0  40,0  35,0  32,5  28,0  23,0  19,5  13,0  9,0  4,5  88
  АЖ15С 4,5  97,0  60,0  52,5  45,5  38,0  28,5  20,5  15,5  11,5  5.0  88
  АЖ18С 4,5  150,0  70,0  62,0  52,0  45,0  38,0  26,0  22,0  16,5  8,5  88
  АЖ205 4,5  185,0  85,0  76,0  67,0  58,0  47,5  38,0  33,5  19,0  12,0  88
Время вакуумирования (с/л) для достижения различных уровней вакуума (-кПа)
Модель Воздух поставлять
давление
бар		 Воздух
потребление
НЛ/мин		 10  20  30  40  50  60  70  Макс.
вакуум уровень
-кПа
АЖ05С 4,5  13,5  0,89  1,70  3.20  5.00  7.80  12.00  19.00  88
АЖ07С 4,5  23,5  0,37  1.00  1,90  3.00  5.40  6,70  15.00  88
АЖ10С 4,5  46,0  0,25  0,60  1,25  2.00  2,90  4,60  7.30  88
АЖ13С 4,5  78,0  0,10  0,27  0,53  1.00  1,75  4.20  7.30  88
АЖ15С 4,5  97,0  0,04  0,21  0,35  0,63  1.23  4.10  6.50  88
АЖ18С 4,5  150,0  0,02  0,15  0,29  0,46  0,78  1,38  3.51  88
АЖ20С 4,5  185,0  0,02  0,12  0,21  0,34  0,55  0,85  1,58  88
Базовый вакуумный генератор серии AZH 3
Вакуумный поток (Нл/мин) при различных уровнях вакуума (-кПа)
Модель Подача воздуха
давление
бар		 Воздух
потребление
НЛ/мин		 0  10  20  30  40  45  Макс.
вакуум  уровень
-кПа
АЖ05Л 4,5  13,5  9,0  8.0  7.0  6.0  3.0  1,9  48
АЖ07Л 4,5  23,5  22,0  21,0  20,5  15,5  10,5  6,8  48
АЖ10Л 4,5  46,0  34,0  32,0  26,0  19,0  12,0  8.0  48
АЖ13Л 4,5  78,0  75,0  72,0  65,0  43,0  19,0  9,0  48
АЖ15Л 4,5  9Z.0 80,0  72,0  60,0  45,0  36,5  16,0  53
АЖ18Л 4,5  150,0  110,0  105,0  95,0  80,0  55,0  30,0  53
АЖ20Л
 4,5 185,0 140,0 130,0 120,0 100,0 80,0 62,0 53
Время вакуумирования (с/л) для достижения различных уровней вакуума (-кПа)
Модель Воздух поставлять
давление
бар		 Воздух
потребление
НЛ/мин		 10  20  30  40  45  Макс.
вакуум  уровень
-кПа
  АЖ05Л 4,5  13,5  0,49  1,50  2,90  5.10  7.20  48
  АЖ07Л 4,5  23,5  0,28  0,75  1,50  2,50  3.50  48
  АЖ10Л 4,5  46,0  0,14  0,40  0,81  1.40  1,80  48
  АЖ13Л 4,5  78,0  0,04  0,12  0,24  0,62  2.40  48
  АЖ15Л 4,5  97,0  0,03  0,15  0,23  0,40  0,92  53
  АЖ18Л 4,5  150,0  0,02  0,10  0,18  0,32  0,67  53
  АЖ20Л 4,5  185,0  0,01  0,08  0,14  0,20  0,30  53
Технические параметры
Размеры (мм)
Базовый вакуумный генератор серии AZH 4Базовый вакуумный генератор серии AZH 5
РежимVSize А Б С Д Э| Ф Г ЧАС л К Дж
АЖ05ДС-06-06-06 58,5  34,0  14.2  17,0  6  21,0  3.2  24,0  6  22,0  6
АЖ07ДС-06-06-06 61,0  34,0  14.2  17,0  6  22,0  3.2  24,0  6  22,0  6
АЖ10ДС-06-06-08 66,0  37,0  17.2  20,0  6  24,5  4.2  26,0  8  230  6
АЖ10ДЛ-06-06-08 70,0  37,0  17.2  20,0  6  24,5  4.2  26,0  8  23,0  6
АЖ13ДС-08-10-10 74,0  42,5  20,0  22,0  8  27,0  4.2  28,0  10  27,5  10
АЖ13ДЛ-08-10-10 79,5  42,5  20,0  22,0  8  27,0  4.2  28,0  10  27,5  10
АЖ15ДС-10-12-12 93,3  47,0  22,5  27,0  10  32,8  4.2  31,5  12  29,5  12
АЖ18ДС-12-12-12 114,0  41,0  21,0  10,0  12  50,0  3,5  35,5  12  30,5  12
АЖ20ДС-12-16-16 124,6  46,0  27,0  12,0  12  54,3  3,5  38,5  16  32,7  16
АЖ-Д Корпус портированного типа (Монтаж в одно касание)
РежимVSize А Б С Д Э| Ф Г ЧАС л К Дж
АЖ05ДС-01-01-01 73,5  41,5  14.2  17,0  Рк1/8 28,5  3.2  31,5  Рк1/8 29,5  Рк1/8
АЖ07ДС-01-01-01 76,0  41,5  14.2  17,0  Рк1/8 29,5  3.2  31,5  Рк1/8 29,5  Рк1/8
АЖ10ДС-01-01-01 82,0  44,5  17.2  20,0  Рк1/8 33,0  4.2  33,5  Рк1/8 30,5  Рк1/8
АЖ10ДС-01-01-01 86,0  44,5  17.2  20,0  Рк1/8 33,0  4.2  33,5  Рк1/8 30,5  Рк1/8
АЖ13ДС-01-02-02 94,5  54,0  20,0  22,0  Рк1/8 38,5  4.2  36,5  Рк1/4 39,0  Рк1/4
АЖ13ДЛ-01-02-02 99,5  54,0  20,0  22,0  Рк1/8 38,5  4.2  36,5  Рк1/4 39,0  Рк1/4
АЖ15ДС-02-03-03 116,5  58,5  22,5  27,0  Рк1/4 44,5  4.2  43,0  Пк3/8 41,0  Пк3/8
АЖ18ДС-03-03-03 133,0  52,5  21,0  10,0  Пк3/8 57,5  3,5  47,0  Пк3/8 42,0  Пк3/8
АЖ20ДС-03-04-04 151,0  61,0  27,0  12,0  Пк3/8 69,3  3,5  50,0  Рк1/2 47,7  Рк1/2
Размеры (мм)
Базовый вакуумный генератор серии AZH 6
РежимVSize А Б С Д Э Ф | Г ЧАС вопрос л К Дж
АЖ05Б-06-06 60  16  31  5,8  2  3.2  47  22  24  6  5  6
АЖ07Б-06-06 60  16  31  5,8  2  3.2  47  22  24  6  5  6
АЖ10Б-06-06 63  18  32  5,8  2  3.2  50  23  26  6  5  6
АЖ13Б-08-10 78  23  38,5  7,5  3  4.2  61  27,5  28  10  7  8
АЖ-Б Коробчатый тип(Монтаж в одно касание)
РежимVSize А Б С Д Э Ф Г ЧАС вопрос М К С
АЖ05Б-01-01 68  16  39  5,8  2  3.2  47  Рк1/8 31,5  Рк1/8 5  12
АЖ07Б-01-01 68  16  39  5,8  2  3.2  47  Рк1/8 31,5  Рк1/8 5  12
АЖ10Б-01-01 71  18  40  5,8  2  3.2  50  Рк1/8 33,5  Рк1/8 5  12
АЖ13Б-01-02 86,5  23  50  7,5  3  4.2  61  Рк1/8 36,5  Рк1/4 7  14

Вопрос: Можете ли вы предложить бесплатные образцы?

А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами ina@pneuHydraulic.com или в WhatsApp 0086 15168536055

Вопрос: Какова сфера вашего бизнеса?

О: сфера нашего бизнесаобслуживание экспортеров деталей автоматизации с полным контейнером и продажавоздушный цилиндр , обработка источника воздуха , электромагнитный клапан ,воздушный клапан,моторизировать клапан ,Латунный клапан, гидравлический клапан, гидравлический цилиндр, воздух и маслопримерка, манометри т. д .

Вопрос:ВтКакие виды продукции вы можете производить?

О: мы можем изготовить многие виды нержавеющей стали., латунь, алюминийобработка материалов.как высокийдавление Клапан/электромагнитный клапан/электрический клапан/водяной клапан/пневматический клапан/воздушный цилиндр/гидравлический клапан/гидравлический аккумуляторпродукты и так далее.

В: Может ли продукт быть изготовлен с нашим логотипом и брендом?

О: Да, конечно, мы можем сделать. Мы являемся OEM-поставщиком в течение многих лет и профессионально делаем. Но вам необходимо дать нам разрешение, если это возможно.

Вопрос: Можете ли вы предоставить оригинальные товары известных пневматических и гидравлических инструментов?

О: Да, мы можем поставлять такие товары, как Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т. д.

Вопрос: Есть ли гарантия?

О: Да, обычно на продукцию предоставляется гарантия качества на один год.

Вопрос: Разъем имеет британскую или метрическую систему? В чем разница между резьбами PT, NPT и G?

А: Резьба G имеет цилиндрическую форму и не уплотняется, поэтому для предотвращения утечек требуются дополнительные прокладки. PT и NPT имеют коническую форму, а внутренняя и внешняя резьба при затягивании становятся все туже и туже. Герметизация достигается за счет деформации резьбы, при этом для усиления герметизирующего эффекта обычно используется герметик или лента.

G-резьба – цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба ПТ представляет собой коническую трубку, опирающуюся на деформацию и уплотнение самой резьбы; NPT также представляет собой коническую трубку с углом профиля зуба 60 градусов, в основном используется в Северной Америке.

Вопрос: Как перевести единицы давления: МПа, бар, фунт на квадратный дюйм, кг/см²?

А: 1МПа=10бар≈145psi≈10кг

Вопрос: Что обычно является причиной перегорания катушек электромагнитных клапанов?

A: Неправильное напряжение и частота, частое переключение, попадание жидкости в направляющую головку, проблемы с сердечником клапана и пружиной,среда горячая, сильная вибрация и т. д.

Вопрос: Что следует учитывать при работе пневматических компонентов в условиях высоких температур или экстремально холодных условий?

Точка фокусировки Меры противодействия высокой температуре окружающей среды Меры противодействия экстремальным холодам
Уплотнения Фторкаучук, ПТФЭ Низкотемпературный нитрил, силиконовый каучук, полиуретан.
Смазка Высокотемпературная синтетическая смазка (низкая летучесть) Низкотемпературная смазка (низкая температура застывания, низкая вязкость)
Очистка подачи воздуха Усилить охлаждение, эффективное удаление воды Сушка со сверхнизкой точкой росы (охлаждение + адсорбция), обогрев
Металлические компоненты Зазор для расширения резерва Выбирайте материалы с низкотемпературной вязкостью, предотвращайте утечки из-за холодной усадки.
Компоненты управления Катушки высокой термостойкости, рассеивание тепла, низкое энергопотребление. Установить изоляционные коробки, местное отопление, предотвратить образование холодного конденсата.
Установка Хранить вдали от источников тепла, добавить теплоизоляционные пластины. Избегать воздействия ветра и снега, укутать теплоизоляционными материалами.


тег:

пневматический электрический клапан,

пневматический клапан воздуха,

пневматический клапан управления по направлению

Контактная информация
Ningbo Sanmin Import And Export Co.,Ltd.

Контактное лицо: Ina Chen

Телефон: 0086-15168536055

Факс: 86-574-88915660

Оставьте вашу заявку (0 / 3000)

около

Пневматические электромагнитный клапан

G / НПТ продевает нитку пневматическую серию клапана соленоида 4Н300 клапана соленоида внутреннюю пилотную 3НВ300

3 клапан соленоида 4В положения пути 2 пневматический клапан 400 серий пневматический пилотный

Мини пневматическое положение 5/2 5/3 клапана соленоида СИ5000 220ВАК пылезащитное

Пневматический клапан ИМПа ульс

Весна нержавеющей стали клапана 321 ИМПа ульс диафрагмы чистого воздуха врезанная двойная

«Одиночная диафрагма пневматический подобный тип ГОИЭН клапан ИМП ульс серия КГ-И-25 врезанное Г1

Врезанный клапан ИМПа ульс двойной диафрагмы пневматический - 25 | температура 60 ℃

Оставить сообщение

политика конфиденциальности | Китай хороший Качество Пневматические электромагнитный клапан поставщик. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
