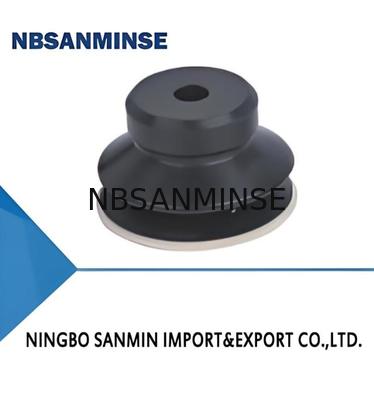

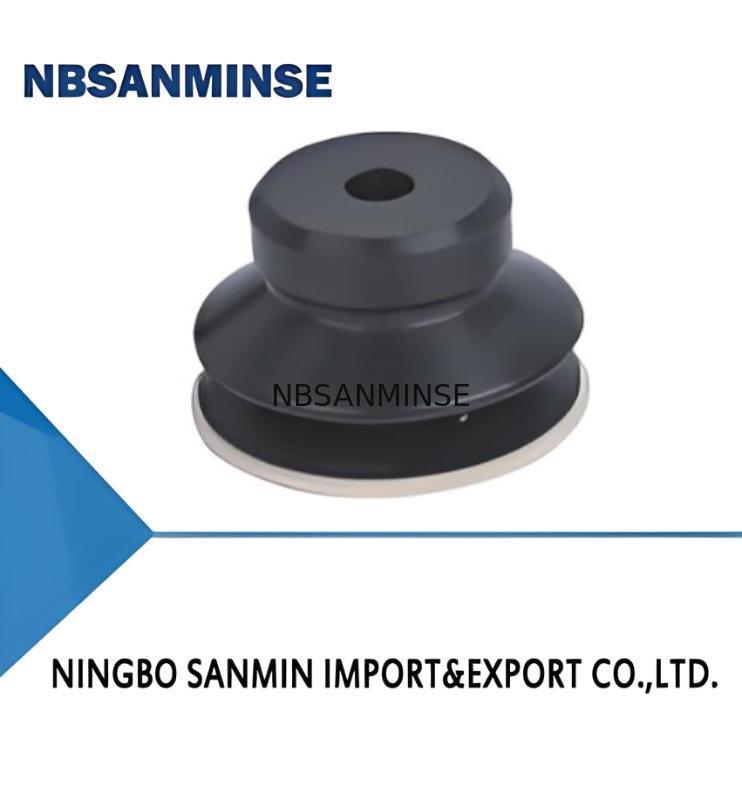

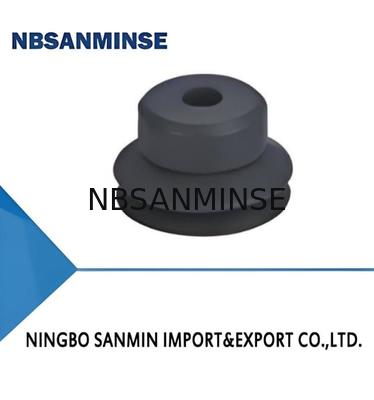

Всасывающий стакан серии SPJ Bellows

Количество мин заказа :	100PCS	Упаковывая детали :	полиэтиленовый пакет
Время доставки :	5-30days	Поставка способности :	10000 ШТ

Место происхождения:	Китай	Фирменное наименование:	NBSANMINSE
Номер модели:	SPJ4

Подробная информация
Диаметр:	4 - φ4 мм	Материал и твердость:	N-NBR
Подключательная нить:	Нил - только всасывающая чашка	Усилие вырыва, Н:	0.6
Рекомендуемый диаметр шланга, мм:	4

Характер продукции

Особенности

◇ 1,5 меха

◇ Мягкие и конические губы

◇ Отметка свободной розетки необязательна

◇ Различные размеры

Преимущества

◇ При необходимости компенсируйте разницу в высоте и используйте хороший буфер.

контакт с заготовкой

◇ Хорошее уплотнение для обработки неровных деталей

◇ Различные размеры

Заявления

◇ Как обращаться с деталями с неровным покрытием, такими как картоны, бумага

Доски и листы, заготовки с изогнутой поверхностью

◇ Работа с хрупкими деталями, такими как электронные компоненты и

части для формования впрыском

◇ Всасывающая чашка с незаметной розеткой подходит для обработки чувствительных материалов

Он подходит для случаев с

высокие требования к маркировке на поверхности адсорбции

Структура

◇ 1,5 мех, длинный сжатый ход

◇ Всасывающие чаши диаметром менее 50 мм имеют раздробленную структуру для легкого

замена

◇ Конструкция из одного куска для всасывающей чашки с диаметром 60-80 мм

Модель	Вывод сила N	Внутренний объем см3	MinCurve радиус из Рабочая деталь мм	Вес g	Рекомендуется шланг Дайте. мм	MPQ шт.
SPJ4	0.6	<0.1	4	0.1	4	10
SPJ6	1.2	<0.1	6	0.2	4	10
SPJ8	2.2	<0.1	8	0.3	4	10
SPJ10	3.5	0.2	12	0.8	4	10
SPJ15	8	0.5	20	1.0	6	10
SPJ20	15	1.1	27	1.8	6	5
SPJ25	24	2.2	40	3.0	6	5
SPJ30	32	3	55	5.3	6	5
SPJ35	43	4.5	65	8.0	6	5
SPJ40	60	6	80	10.5	6	1
SPJ50	92	11.7	95	21.0	8	1
SPJ60	127	20	125	35.6	8	1
SPJ70	173	30	150	52.5	8	1
SPJ80	226	40	140	63.0	8	1

◇Примечание: уровень вакуума испытания -60 кПа, рабочая часть с гладкой и чистой поверхностью.

Данные могут отличаться в зависимости от различных поверхностей заготовки. Рекомендуется, чтобы длина вакуумного шланга была максимально короткой, максимум 2 м.

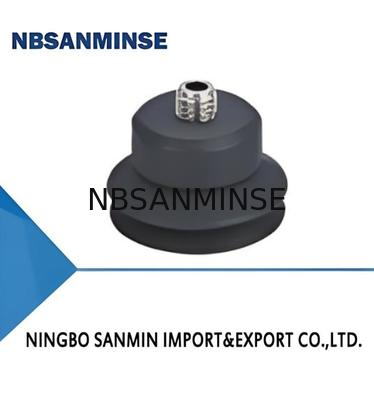

Структура

◇ Состоит из заменной всасывающей чашки и блокирующего устройства

◇ Подключаемые устройства для всасывающих стаканов

◇ Вертикальный вакуумный порт, установка пагоды или установка с одним касанием для подключения,

мужская нить для монтажа

◇ Боковая вакуумная дверь, установка пагоды для подключения, женская нить для

монтаж

◇ Выбор сосочных стаканчиков приведен на странице 131.

Модель	Направление вакуумного порта Вертикальная установка пагоды	Боковая установка пагоды
SPJ6□	SPJ6□-B6-M8M	SPJ6□-LB6-M4F
SPJ8□	SPJ8□-B6-M8M	SPJ8□-LB6-M4F
SPJ10□	SPJ10□-B6-M8M	SPJ10□-LB6-M4F
SPJ15□	SPJ15□-B6-M8M	SPJ15□-LB6-M4F
SPJ20□	SPJ20□-B6-M8M	SPJ20□-LB6-M4F
SPJ25□	SPJ25□-B6-M10M	SPJ25□-LB6-M6F
SPJ30□	SP30□-B6-M10M	SPJ30□-LB6-M6F
SPJ35□	SP35□-B6-M10M	SPJ35□-LB6-M6F
SPJ40□	SP40□-B6-M10M	SPJ40□-LB6-M6F
SPJ50□	SPJ50□-B6-M10M	SPJ50□-LB6-M6F
SPJ60□	SPJ60□-R1-M16M	SPJ60□-LR1-M8F
SPJ70□	SPJ70□-R1-M16M	SPJ70□-LR1-M8F
SPJ80□	SPJ80□-R1-M16M	SPJ80□-LR1-M8F

Структура

◇ Состоит из заменной всасывающей чашки ((3)) и компенсатора уровня

◇ Подключатель для всасывающей чашки

◇ Вертикальный вакуумный привод ((1), мужская нить для установки

◇ Боковой вакуумный привод ((2), мужская нить для установки

Модель	Вакуум Порт направление Вертикальная установка пагоды		Боковая установка пагоды
SPJ6□	SPJ6□-FE3B6-M9	SPJ6□-FE10B6-M9	SPJ6□-FE3LB6-M9	SPJ6□-FE10LB6-M9
SPJ8□	SPJB□-FE3B6-M9	SPJB□-FE10B6-M9	SPJ8□-FE3LB6-M9	SPJ8□-FE10LB6-M9
SPJ10□	SPJi0□-FE4B6-M11	SPJ10□-FE10B6-M11	SPJ10□-FE4LB6-M11	SPJ10□-FE10LB6-M11
SPJ15□	SPJ15□-FE4B6-M11	SPJ15□-FE10B6-M11	SPJ15□-FE4LB6-M11	SPJ15□-FE10LB6-M11
SPJ20□	SPJ20□-FE4B6-M11	SPJ20□-FE10B6-M11	SPJ20□-FE4LB6-M11	SPJ20□-FE10LB6-M11
SPJ25□	SPJ25□-FE6B6-M14	SPJ25□-FE15B6-M14	SPJ25□-FE6LB6-M14	SPJ25□-FE15LB6-M14
SPJ30□	SPJ30□-FE6B6-M14	SPJ30□-FE15B6-M14	SPJ30□-FE6LB6-M14	SPJ30□-FE15LB6-M14
SPJ35□	SPJ35□-FE6B6-M14	SPJ35□-FE15B6-M14	SPJ35□-FE6LB6-M14	SPJ35□-FE15LB6-M14
SPJ40□	SPJ40□-FE6B6-M14	SPJ40□-FE15B6-M14	SPJ40□-FE6LB6-M14	SPJ40□-FE15LB6-M14
SPJ50□	SPJ50□-FE6B6-M14	SPJ50□-FE15B6-M14	SPJ50□-FE6LB6-M14	SPJ50□-FE15LB6-M14
SPJ60□	-		SPJ60□-FE10LR1-M16	SPJ60□-FE30LB6-M16
SPJ70□	-		SPJ70□-FE10LR1-M16	SPJ7O□-FE30LB6-M16
SPJ80□	-		SPJ80□-FE10LR1-M16	SPJB0□-FE30LB6-M16
