| Может сочетаться с |
Описание типа |
 |
Тип 2518
Кабельный разъем,
форма A по DIN EN 175301-803 |

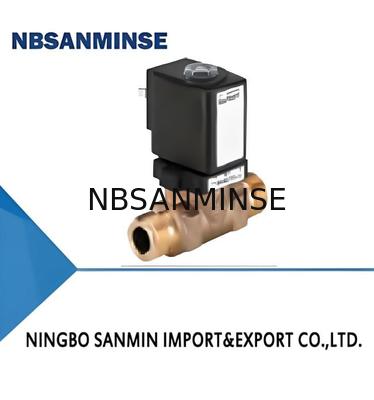

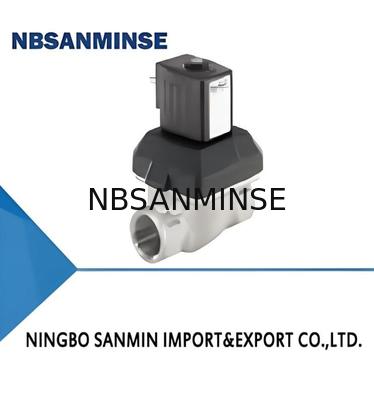

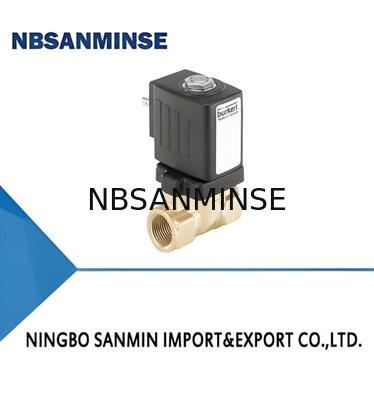

Клапан 6213 EV представляет собой сервоуправляемый мембранный клапан серии S.EV.
Соединение пружины диафрагмы поддерживает процесс открытия клапана.
В стандартной версии клапан подходит для использования с жидкостями. Минимальный перепад
давления требуется для полного открытия. Специальная версия (HP00)
которая открывает клапан без перепада давления, доступна для газовых и
вакуумных применений. Доступны различные комбинации материалов диафрагмы
в зависимости от применения. Диапазон корпусов включает латунь, нержавеющую
сталь и бронзу. Латунь, устойчивая к обесцинкованию, доступна для других
рынков. Для снижения энергопотребления в работе доступны катушки с электроникой Kick и Drop
(двойная технология катушек).
|
|
Тип 2513
Кабельный разъем,
форма A по DIN EN 175301-803 |
|
Тип 1087
Таймер, форма A по DIN EN 175301-803 |
| 1. Общие технические о среде |
| Свойства продукта |
| Размеры |
Подробная информация находится в главе "5. Размеры" на странице 6. |
| Материал |
| Уплотнение |
NBR, FKM, EPDM |
| Корпус |
Латунь по DIN EN 50930-6
Нержавеющая сталь 1.4408
Бронза (внешняя резьба) DN 10..DN 20 |
| Катушка |
Полиамид, эпоксидная смола (класс изоляции H) |
| Внутренняя часть клапана |
Латунный корпус: Латунь, нержавеющая сталь и PPS
Корпус из нержавеющей стали: Нержавеющая сталь и PPS
Бронзовый корпус: Нержавеющая сталь и PPS (внешняя резьба DN 10...DN 20 |
| Отверстие |
Стандарт: DN 10..DN 40
HP00: DN 13….DN 20 |
| Функция цепи |
Подробная информация находится в главе "2. Функции цепи" на странице 4. |
| Эксплуатационные о среде |
| Рабочий цикл |
100% непрерывный режим; катушка KD макс. 6 циклов переключения/минуту |
| Время переключения/AC/DC |
| DN 10..DN 13 |
Открытие: 10.….100 мс
Закрытие: 100...200 мс
Открытие: 200...300 мс
Закрытие: 400...700 мс
Открытие: 30400 мс
Закрытие: 800...1400 мс |
| DN 20 |
| DN 25..DN 40 |
|
| Электрические о среде |
| Рабочее напряжение |
Стандарт: 024/DC, 024/50, 230/50, 110/50, 120/60
HP00: 024/DC, 24V (50..60 Гц), 230V (50...60 Гц) |
| Потребляемая мощность |
В зависимости от размера отверстия и катушки
Подробную информацию см. в разделе "6. Технические характеристики" на странице 11 |
| Допуск напряжения |
±10% |
| Температура о среде |
| Рабочая среда |
| NBR |
Нейтральные жидкости, вода, гидравлическое масло, масло без присадок |
| FKM |
Пер-растворы, горячие масла с присадками |
| EPDM |
Безмасляные и безжировые жидкости и газы |
| Температура среды |
| NBR |
-10°C….+80°C |
| FKM |
0°C….+90°C с полиамидной катушкой
0°C.….+120°C с эпоксидной катушкой |
| EPDM |
-30°C….+90°C с полиамидной катушкой |
| -30°C….+100°C с эпоксидной катушкой |
EPDM с разрешением на питьевую воду
согласно UBA |
Диапазон применения холодной и горячей воды до +60°C |
| Вязкость |
Макс. 21 мм²/с |
| Процесс/Порт соединения &коммуникация |
| Электрическое соединение |
Разъем типа "Tag" по DIN EN 175301-803, форма A
(см. "8.4. Таблица заказа аксессуаров" на странице 29 |
| Одобрения и сертификаты |
| Степень защиты |
IP65 IP65 с кабельным разъемом Тип 2518▶
4XNEMA с версией из нержавеющей стали и кабельным разъемом Тип 2509▶ |
| Окружающая среда и установка |
| Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
По мере необходимости, предпочтительно с вертикально расположенным приводом |
| Температура окружающей среды |
Макс. +55°C |
| .)Измерение при 6 бар и +20°C на выходе воды, нарастание давления открытия 0...90%, снижение дозирующего давления 10...10% |
В: Можете ли вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности - услуги экспортера автоматизированных деталей полным контейнером, и продажа пневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов, пневматических клапанов, моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и гидравлических фитингов, манометров и т.д.
В: Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали
,латуни, алюминия материалов.например, высоко давлениеклапаны / электромагнитные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторы и так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?
О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессиональны в этом. Но вам нужно дать нам разрешение, если это возможно.
В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, приборы известных брендов?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Ключевой момент О: Да, обычно на продукцию предоставляется гарантия качества сроком на один год.
В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?
О:
Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьба становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и герметик или лента обычно используются в сочетании для улучшения герметизирующего эффекта. Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?
О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и Гц, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
горячая среда, сильная вибрация и т.д.В: На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур?
Ключевой момент Меры противодействия в условиях высоких температур
| Меры противодействия в условиях экстремально низких температур |
Уплотнения |
Фторкаучук, ПТФЭ |
| Низкотемпературный нитрил, силиконовый каучук, полиуретан |
Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
| Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
Обработка подачи воздуха |
Усиленное охлаждение, эффективное удаление воды |
| Сушка до сверхнизкой точки росы (холодильная + адсорбционная), термообогрев |
Металлические компоненты |
Резерв зазоров для расширения |
| Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
Компоненты управления |
Катушки с высокой термостойкостью, теплоотвод, низкое энергопотребление |
| Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
Установка |
Держите подальше от источников тепла, добавляйте теплоизоляционные плиты |
| Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
