Подробная информация о продукте:
|
| Температура: | (-20℃~+60℃) | Уровень мощности: | <0,8 Вт |
|---|---|---|---|
| Тип функции: | положение 3 гаван 2 | Воздушное соединение: | Тип трубы 1/4G |
| Установка: | Любая позиция | СМИ: | Воздух + инертный газ |
Введение:

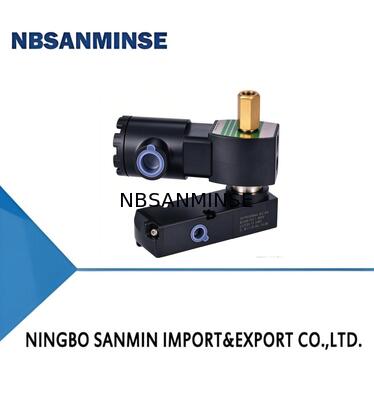

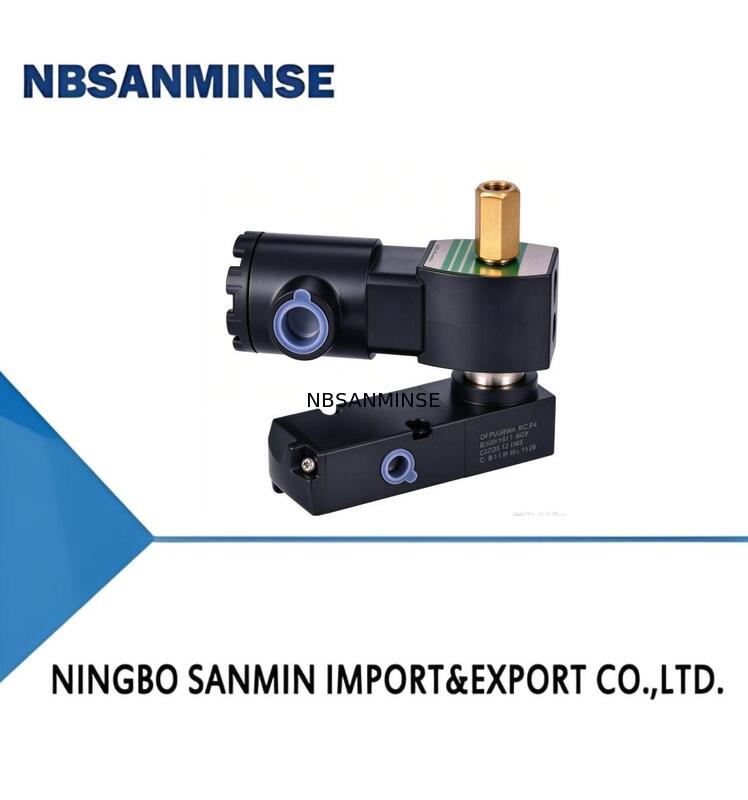

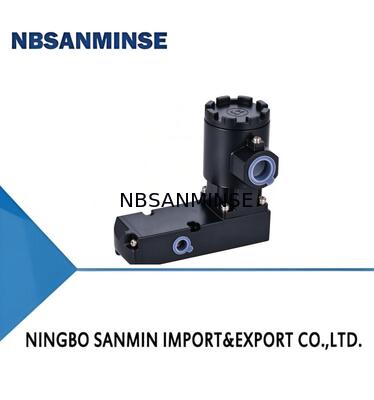

Соленоидный клапан серии LV600, соленоидные клапаны подходят для использования совместно с пневматическими регулирующими клапанами и поршневыми приводами в большинстве производственных процессов. В данном случае соленоидный клапан выполняет только вспомогательную функцию, но она очень важна. Особенно в технологической производственной цепочке соленоидный клапан играет очень важную роль, например, при отказе источника газа контролирует состояние открытия и закрытия технологического клапана. Когда безопасность производственного процесса требует срабатывания клапана, большинство из них должно управляться соленоидными клапанами. Он широко используется в нефтяной, газовой и химической промышленности, а также может соответствовать требованиям применения быстрого реагирования и длительного срока службы при высокой частоте в системах автоматизации промышленных процессов.
Особенности:
Соответствие стандарту функциональной безопасности IEC61508, сертификация TÜV по уровню полноты безопасности SIL3
Одно- и двухсоленоидные конструкции
Конструкция с герметичным уплотнением
Катушка с искробезопасным исполнением
Доступно с низким энергопотреблением
Свободное направление для соленоидного привода или четыре фиксированных направления
Доступны ручные приводы
Доступен внешний/внутренний пилот
Резьбовые соединения портов и интерфейс NAMUR
Функция:
![]()
Технические характеристики
| ПУНКТ | ОДНОСОЛЕНОИДНЫЙ/ДВУХСОЛЕНОИДНЫЙ |
| КАТЕГОРИЯ ПИЛОТА | Тип пилота |
| СРЕДА | Воздух + инертный газ |
| РАБОЧИЙ ДИАПАЗОН ТЕМПЕРАТУР ОКРУЖАЮЩЕЙ СРЕДЫ | -60℃ ~60℃ |
| ТЕМПЕРАТУРА СРЕДЫ | -60℃ ~ 60℃ |
| РАБОЧИЙ ПЕРЕПАД ДАВЛЕНИЯ | от 0 до 145 фунтов на квадратный дюйм (от 0 до 10 бар) |
| КОЭФФИЦИЕНТ ПРОТОКА | 1.11Cv(1.06Kv)м³/ч15.92Квт/м-дюйм1/4" 3.85Cv(3.30Kv)м³/ч55.00Квт/м-дюйм1/2" 1.11Cv(1.06Kv)м³/ч15.92Квт/м-дюйм1/4" 3.85Cv(3.30Kv)м³/ч55.00Квт/м-дюйм1/2" |
| КОНСТРУКЦИЯ КЛАПАНА | Золотниковая структура или оболочечная структура |
| МАТЕРИАЛ КОРПУСА | Алюминий/Латунь/Нержавеющая сталь |
| ПРИМЕНЯЕМАЯ СРЕДА | В помещении/На улице |
| УСТАНОВКА | В любом положении |
| Степень защиты IP | IP65 |
| РУЧНОЙ ПРИВОД | Включено по умолчанию |
Соленоидные приводы
| МОЩНОСТЬ В ВАТТАХ | ПОТРЕБЛЕНИЕ МОЩНОСТИ | DC ВАТТ 0.8W 1.5W |
24V
| LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC | СЕРИЯ ПРОДУКТА | LV600 |
| СЕРИЯ LV600 | Форма и материал корпуса клапана | PBA |
| Алюминиевый сплав пилотного типа | PBS | |
| Нержавеющая сталь пилотного типа | КАТЕГОРИЯ КАТУШКИ | PSFBA |
| Распределительная коробка из алюминиевого сплава с заливным уплотнением | PSFBS | |
| Распределительная коробка из нержавеющей стали с заливным уплотнением | FBA | |
| Взрывозащищенный алюминиевый сплав | FBS | |
| Взрывозащищенная нержавеющая сталь | Режим управления | SC |
| Одноэлектрическое управление | DC | |
| Двойное электрическое управление | Электрический интерфейс | N |
| 1/2NPT 1/2NPT | G | |
| 1/2G 1/2G | M | |
| M20×1.5 M20×1.5 | Воздушное соединение | 14NG |
| Трубный тип 1/4NPT | 14NB | |
| Тип Namur 1/4NPT | 38NG | |
| Трубный тип 3/8NPT | 38NB | |
| Тип Namur 3/8NPT | 12NG | |
| Трубный тип 1/2NPT | 12NB | |
| Тип Namur 1/2NPT | 14G | |
| Трубный тип 1/4G | 14GB | |
| Тип Namur 1/4G | 38G | |
| Трубный тип 3/8G | 38GB | |
| Тип Namur 3/8G | 12G | |
| Трубный тип 1/2G | 12GB | |
| Тип Namur 1/2G | Тип функции | 3 |
| 3 порта 2 положения | 5 | |
| 5 портов 2 положения | 35P | |
| 5/3 с центральным давлением | 35C | |
| 5/3 с закрытым центром | 35E | |
| 5/3 с центральным выхлопом | Уровень мощности | P |
| <0.8W | LP | |
| <3W | Ручной привод | 1 |
| Без ручного управления | 2 | |
| С ручным управлением | Температура | ST |
| (-20℃~+60℃) | OL | |
| (- 40°℃~+60℃) | Специальный | * |
| Специальное исполнение по запросу | НАПРЯЖЕНИЕ |
24VDC
Специальные опции доступны в зависимости от оборудования.
