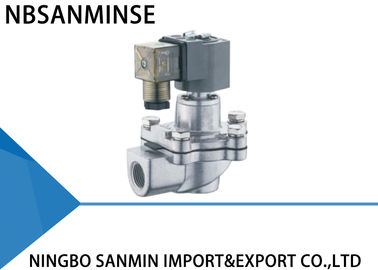

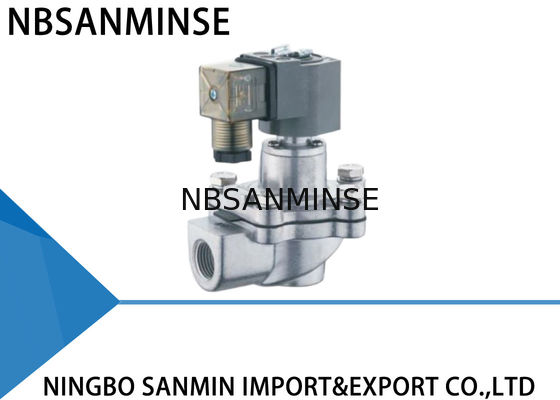

X Импульсный клапан потока IP65 с диафрагмой из нитрила/витона Относительная влажность ≤ 85 % Тип GOYEN

Нитриловая / Витоновая диафрагма, импульсный клапан, IP65, относительная влажность ≤ 85 %  Тип GOYEN

Аналог типа GOYEN

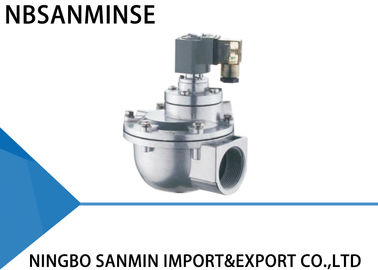

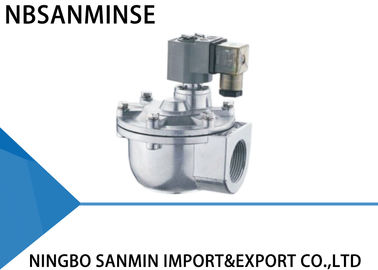

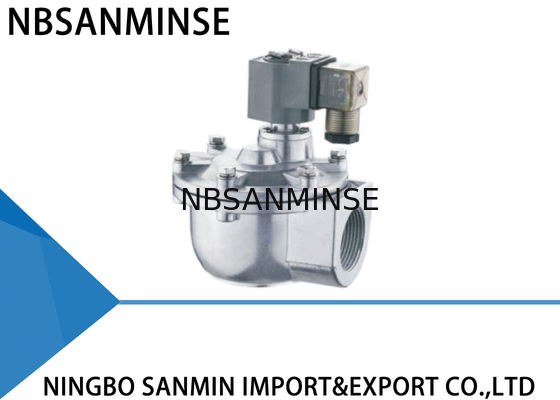

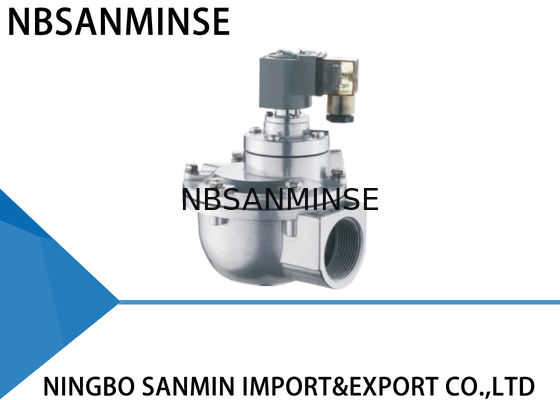

Прямоугольный тип

Импульсный клапан состоит из пилотной головки, диафрагмы и алюминиевого корпуса клапана. Площадь задней полости диафрагмы больше передней. Диафрагма удерживается в закрытом положении из-за воздействия большого давления.

Электрический импульсный контроллер посылает входные сигналы, чтобы электромагнитный якорь притягивал подвижный стержень. Открывает балансировочное отверстие для быстрого сброса давления газа в задней полости диафрагмы; давление газа в передней полости поднимает диафрагму для открытия прохода, и клапан начинает очистку.

Импульсный сигнал исчезает, и пружина якоря немедленно срабатывает, чтобы вернуть подвижный стержень в исходное положение, закрывая балансировочное отверстие. Давление газа в задней полости диафрагмы и пружина работают вместе, чтобы закрыть проход, и клапан прекращает очистку.

Демпферное отверстие в диафрагме служит для гашения воздушного потока, когда подвижный стержень якоря поднимается для балансировки, и для подачи воздуха в заднюю полость, как только балансировочное отверстие закрывается, чтобы закрыть проход и прекратить очистку.

Технические параметры

Материалы конструкции

Распространенные неисправности и их устранение

При установке и вводе в эксплуатацию:

Проявления неисправности

1. Клапаны не открываются полностью, но ведущая часть срабатывает.

2. Некоторые клапаны не работают, остальные в норме.

3. Клапаны не закрываются полностью. Есть утечка. Невозможно создать газовый купол.

4. Некоторые клапаны не закрываются. Есть утечка.

5. Клапан закрывается медленно.

1. На мембране есть грязь или мусор, повреждена ведущая часть. Подвижный сердечник заблокирован.

1. Проверьте давление в газовом куполе, не слишком ли оно низкое.

2. Проверьте подключение и катушку клапана.

3 (1). Y-клапан. Некоторые клапаны с одним и тем же газовым куполом пропускают, вызывая утечку во всех клапанах.

3 (2). Z-клапан. Вход клапана и сопло продувки установлены неправильно.

4. На мембране есть грязь или мусор, которые блокируют подвижный сердечник.

5. Заблокировано отверстие мембраны.

1. Очистите мембрану и проверьте ее целостность. Проверьте подвижный сердечник и воздушный замок. При необходимости замените аксессуары.

1. Проверьте утечку.

2. Замените аксессуары.

3 (1). Проверьте утечку.

3 (2). Переустановите.

4. Очистите мембрану и проверьте ее целостность. Проверьте подвижный сердечник и воздушный замок.

5. Прочистите отверстие мембраны.

В период эксплуатации

Проявления неисправности

1. Некоторые клапаны пропускают. Мембрана не закрывается плотно, и клапан всегда немного открыт.

2. Катушка перегревается и сгорает.

3. Напряжение есть, но клапан не работает.

4. Температура окружающей среды ниже -20°C. Клапан пропускает и не открывается.

Возможная причина

1. На мембране есть грязь или мусор, повреждена ведущая часть. Подвижный сердечник заблокирован.

2. Слишком долгое время включения.

3. Повреждена мембрана и заблокировано отверстие.

4. Слишком низкая температура окружающей среды, и в клапане иней.

Устранение неисправностей

1. Очистите мембрану и проверьте ее целостность. Проверьте подвижный сердечник и воздушный замок. При необходимости замените аксессуары.

2. Проверьте рабочее состояние системы управления.

3. Своевременно заменяйте аксессуары.

4. Обратите внимание на изоляцию и поддержание надлежащей температуры.

В: Можете ли вы предложить бесплатные образцы?

О: Да,

но это зависит от продукта, пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055 В: Какова ваша сфера деятельности?

О: Наша сфера деятельности -

услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,пневматических клапанов,электрических клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров,пневматических и гидравлических  фитингов, манометров и т.д.В:

Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали,латуни, алюминия.

например, высоконапорныеклапаны / соленоидные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры /гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические бренды, приборы?О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.В:

Есть ли гарантия?

О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.

В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?

О:

Уплотнения Резьба G - цилиндрическая прямая труба, используемая для негерметичных соединений; Резьба PT - коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке.

В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?

О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг

В: Что обычно вызывает выгорание катушек соленоидных клапанов? О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,

окружающая среда

высокая температура, сильная вибрация и т.д.

В:

На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?

Ключевые моментыМеры противодействия в условиях высоких температур Меры противодействия в условиях экстремально низких температур

Уплотнения Фторкаучук, ПТФЭ
