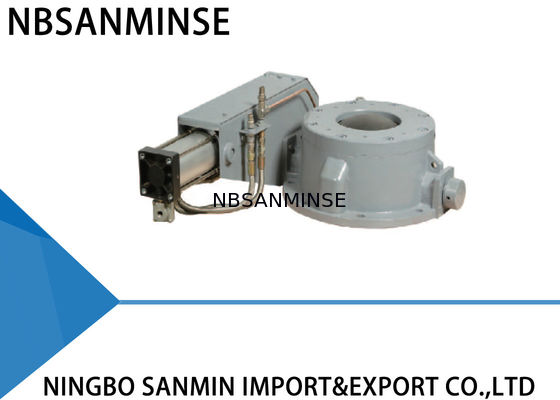

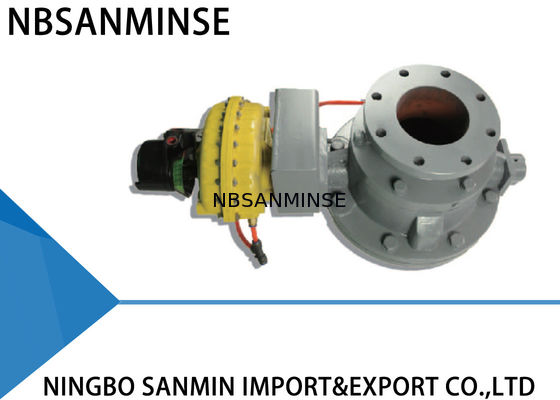

Профессиональный задерживающий клапан диска двойника клапана купола входа/баланса СМДФ

Профессиональный клапан SMDF с входным / балансировочным куполом, обратный клапан с двойным диском

Информация о производстве

. Купольные клапаны предназначены для работы в качестве запорного устройства в системах пневмотранспорта сыпучих материалов путем переключения в контейнере или трубопроводе. Они применяются в системах пневмотранспорта сыпучих материалов, которые являются сыпучими, сухими, нелипкими и текучими. В частности, они хорошо используются на тепловых электростанциях для удаления золы.

. Купольные клапаны включаются и выключаются с помощью полусферического запорного элемента и герметизирующей шайбы с продувкой. Между запорным элементом и герметизирующей шайбой отсутствует трение, поскольку процесс включения/выключения происходит в среде без давления.

. В зависимости от условий эксплуатации, запорный элемент купольного клапана изготавливается из различных материалов и имеет различную поверхностную закалку. Это обеспечивает стабильное и отличное уплотнение герметизирующей шайбы. Резиновая герметизирующая шайба благодаря специальным компонентам выдерживает высокие температуры, истирание, старение и другие неблагоприятные воздействия. Следовательно, резиновая герметизирующая шайба долговечна.

Применение купольного клапана: газ, жидкость, полужидкость и твердый порошок.

Принцип работы

. Купольный клапан представляет собой полусферический купол. В процессе работы в положении «включено» / «выключено» между запорным элементом и герметизирующей шайбой поддерживается зазор 0,2–0,4 мм, что позволяет им двигаться, не соприкасаясь друг с другом. Это сделано для минимизации износа, поскольку между запорным элементом и герметизирующей шайбой отсутствует трение. Пневматический привод представляет собой линейный цилиндр двойного действия. При закрытии купольного клапана герметизирующая шайба надувается и затем прижимается к полусферическому запорному элементу, образуя очень надежное герметичное кольцо. Таким образом, блокируются дефекты материала в трубопроводе.

. Клапаны работают циклически: Закрытие (герметизирующая шайба надувается) → закрытие (герметизирующая шайба сдувается) → вращение запорного элемента → полное открытие (герметизирующая шайба не надувается) → вращение запорного элемента → закрытие (герметизирующая шайба не надувается) → закрытие (герметизирующая шайба надувается)

Нормальное состояние: Запорный элемент клапана находится в закрытом положении, когда регулировочный болт на поворотном рычаге прижимает шток концевого выключателя, и сжатый воздух подается в герметизирующую шайбу. Давление на герметизирующую шайбу отображается на манометре.

Состояние «открыто»: Линейный цилиндр начинает двигаться, когда регулировочный болт на поворотном рычаге отходит от концевого выключателя через быстродействующий выпускной клапан. Затем запорный элемент клапана вращается вместе с ним. Во время вращения запорного элемента между ним и герметизирующей шайбой нет контакта.

Состояние «закрыто»: При получении команды на выключение цилиндр начинает поворачиваться обратно, когда запорный элемент движется в обратном направлении до полного закрытия, и регулировочный болт на поворотном рычаге прижимает шток концевого выключателя. Затем включается подача воздуха для питания герметизирующей шайбы. (Время от полного закрытия до подзарядки воздухом регулируется регулировочным болтом.)

Технические параметры

Максимальное рабочее давление: 1,0 МПа

Максимальное испытательное давление: 1,5 МПа

Рабочая температура: ≤ 250℃

Давление при испытании на герметичность: 1,1 МПа

Рабочее давление цилиндра составляет 0,4–0,6 МПа. Однако давление надува герметизирующей шайбы составляет 0,4–0,6 МПа, что выше давления подачи — 0,15 МПа. Пожалуйста, используйте чистый, сухой и обезжиренный сжатый воздух.

Установка

1. Перед установкой внимательно прочитайте данное руководство и проверьте модель клапана, DN и технические параметры.

2. Откройте купольный клапан после сброса давления сжатого воздуха.

3. Купольный клапан следует держать подальше от воды и влажных материалов.

4. Не сваривайте фланец после завершения установки, иначе герметизирующая шайба может быть повреждена.

5. Центры двух трубопроводов и центр клапана должны быть соосны. Поверхность фланца должна быть гладкой и горизонтальной без относительно большого уклона, чтобы клапан мог надежно работать. Кроме того, болты должны быть затянуты симметрично.

6. Регулярно проверяйте рабочее состояние купольного клапана. Правильно и немедленно устраняйте неисправности.

7. Соблюдайте соответствующие правила безопасной эксплуатации при подъеме, установке, эксплуатации, отладке или ремонте.

8. Каждый купольный клапан прошел динамические испытания и соответствующие регулировки.

Метод устранения неисправностей

Основные компоненты и материалы

В: Можете ли вы предложить бесплатные образцы?

О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055

В: Какова ваша сфера деятельности?

О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневмогидравлических фитингов, манометров и т. д.

В: Какие типы продуктов вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали,латуни, алюминия.

например, высокопроизводительныеклапаны / электромагнитные клапаны / электрические клапаны / клапаны для воды/пневматические клапаны/пневматические цилиндры /гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?О: Да, мы можем поставить такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т. д.В: Есть ли гарантия?

О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.

В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?

О:

Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренняя и внешняя резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.

Низкотемпературный нитрил, силиконовый каучук, полиуретан В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²?

О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг

В: Что обычно вызывает выгорание катушек электромагнитных клапанов?

О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с запорным элементом и пружиной, окружающая среда

высокая температура, сильная вибрация и т. д.

В: На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или очень низких температур?

Ключевой момент

Меры противодействия в условиях высоких температур

Меры противодействия в условиях экстремально низких температурУплотнения Фторкаучук, ПТФЭ

Низкотемпературный нитрил, силиконовый каучук, полиуретан Смазка
