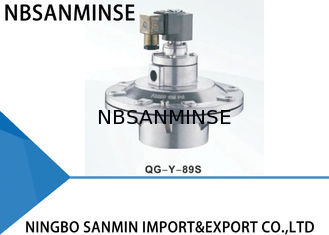

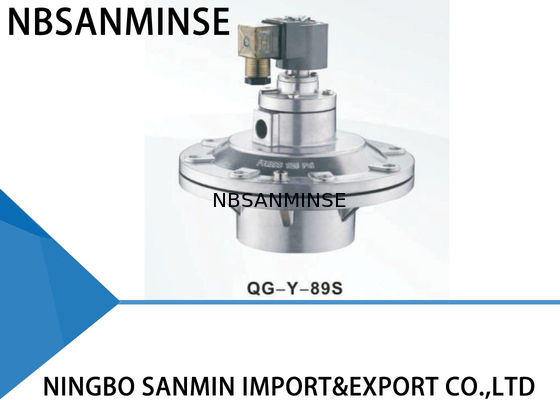

QG - Y - клапан ГОИЭН электромагнитного ИМПа ульс серии 89С подобный тип врезанный тип клапан ИМПа ульс воздуха
ГОЙЕН Подобный тип
Встроенный
Импульсный клапан состоит из пилотной головки, диафрагмы и алюминиевого корпуса клапана.Площадь задней полости диафрагмы больше передней.Диафрагма удерживается в закрытом положении из-за эффекта большого давления.
Импульсный сигнал исчезает, и пружина якоря немедленно срабатывает, чтобы возобновить движение стержня, чтобы закрыть балансировочное отверстие.Сжатый газ в задней полости диафрагмы и пружина работают вместе, закрывая проход клапана, который останавливает очистку.
Демпфирующее отверстие в диафрагме предназначено для демпфирования воздушного потока, когда подвижный стержень якоря удерживается для балансировки, и для направления воздуха в заднюю полость, как только балансировочное отверстие закрывается, закрывая проход и прекращая очистку.
Материал конструкции
| Тело |
ADC12 литой под давлением |
| Арматура |
нержавеющая сталь 430FR |
| Диафрагма |
Нитрил или витон |
| Весна |
321 нержавеющая сталь |
| Крепеж |
302 нержавеющая сталь |
Технический параметр
| |
Прямой угол |
Встроенный |
В соответствии |
Затыкать |
| Расчетное давление |
0,3~0,8 МПа |
0,2~0,8 МПа |
0,3~0,8 МПа |
0,2~1,0 МПа |
| Рабочее давление |
0,3~0,6 МПа |
0,2~0,6 МПа |
0,3~0,6 МПа |
0,2~0,6 МПа |
| Температура окружающей среды |
-25~60℃ Индивидуальные для более низкой или более высокой температуры |
| Относительная влажность |
≤85% |
| Рабочая среда |
Чистый воздух |
| Напряжение |
AC220V/DC24V/AC110V/AC24V |
| Класс защиты |
IP65 |
| Срок службы диафрагмы |
Более миллиона циклов |
| Cv/Kv |
Позвоните нам для деталей |
Общие сбои и устранение неполадок
При монтаже и вводе в эксплуатацию
Явления отказа
1 .Клапаны не могут все открыться, но действует ведущая часть.
2 .Некоторые клапана не работают, а другие в норме.
3 .Клапаны не могут быть закрыты все.Есть утечка.Нет возможности установить газовый купол.
4 .Некоторые клапаны не могут быть закрыты.Есть утечка.
5 .Закрытие клапана происходит медленно.
Возможная причина
1 .Проверьте давление газового колпака, чтобы убедиться, что оно слишком низкое.
2 .Проверьте соединение катушки клапана и катушку.
3 ( 1 ) .Y-клапан.Некоторые клапаны одного и того же газового купола негерметичны, что приводит к утечке во всех клапанах.
3 ( 2 ) .Z-клапан.Впускной клапан и нагнетательное сопло установлены задом наперёд.
4 .На мембране есть грязь или мусор, который блокирует движущийся железный сердечник.
5 .Отверстие мембраны заблокировано.
Поиск неисправностей
1 .Проверьте утечку
2 .Замените аксессуары
3 ( 1 ) .Проверьте утечку
3 ( 2 ) .Переустановить
4 .Очистите мембрану и проверьте целостность мембраны.Проверьте движущийся железный сердечник и воздушный замок.
5 .Углубление отверстия мембраны
В период использования
Явления отказа
1 .Некоторые клапана подтекают.Мембрана не может закрыться плотно, и клапан всегда открыт.
маленький.
2 .Катушка горячая и сгорела.
3 .Напряжение есть, но клапан не работает.
4 .Температура окружающей среды ниже -20℃.Клапан подтекает и не может открыться.
Возможная причина
1 .На мембране есть грязь или мусор, повреждена ведущая часть.Движущийся железный сердечник заблокирован.
2 .Он был включен слишком долго.
3 .Мембрана повреждена и отверстие заблокировано.
4 .Температура окружающей среды слишком низкая, и в клапане образовался иней.
Поиск неисправностей
1 .Очистите мембрану и убедитесь, что часть мембраны завершена.Проверьте движущийся железный сердечник и воздушный шлюз.При необходимости замените принадлежности.
2 .Проверить рабочее состояние системы управления.
3 .Своевременно меняйте аксессуары.
4 .Обратите внимание на изоляцию и поддержание надлежащей температуры.
