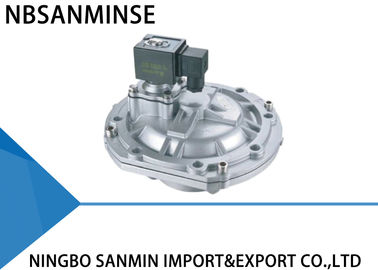

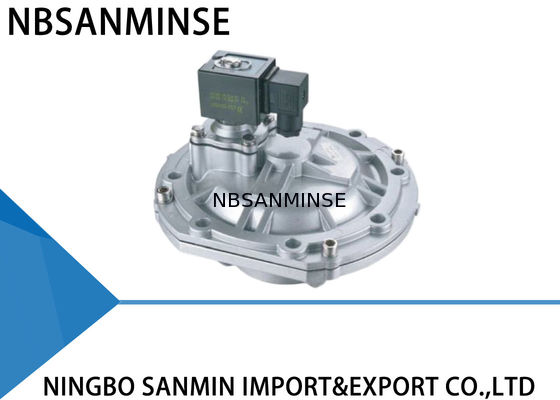

QA-Y- 76S Пневматический импульсный клапан большого размера погружного типа Пыленепроницаемый клапан типа Asco

QA-Y- 76S Пневматический импульсный клапан аналогичный импульсному клапану Asco 3 "

Использование

Электромагнитный клапан (также называемый диафрагменным клапаном) является переключателем для сжатого воздуха в системе выдувания пыли из фильтра пульсового мешка.Управляется выходными сигналами устройства управления импульсным струем., it makes dust clean to the filter bags cell by cell to keep the resistance of the baghouse within the set range and thus guarantee the processing functions and the dust collecting efficiency of the baghouse .

Электромагнитные импульсные клапаны типа Y - это подсистема для работы с встроенным клапаном), устанавливается непосредственно в газовый мешок, с лучшими характеристиками потока.Это будет подходить для рабочего случая источника газа с пониженным давлением..

Рабочий принцип

Электромагнитный импульс диафрагмы состоит из двух газовых элементов, когда сжатый воздух подключается, он попадает в заднюю ячейку через отверстие,Давление в задней газовой ячейке толкает диафрагму против выхода клапана, и электромагнитный клапан остается в состоянии "закрытого"..

Когда электромагнитный импульсный клапан вернется в первоначальное положение.

Удаление воздуха из задней газовой ячейки закрывается и давление в задней газовой ячейке повышается, что снова сжимает диафрагму.

Электрические сигналы от устройства управления импульсным струем двигают арматуру электромагнитного импульсного клапана.Открывается воздушный отпуск задней газовой ячейки, и задней пакетной газовой ячейки быстро теряется давление., таким образом, диафрагма двигается назад, и сжатый воздух проникает через выход клапана.

Импульсный клапан состоит из пилотской головки, диафрагмы и алюминиевого корпуса клапана.Диафрагма держится в закрытом положении из-за эффекта большого давления.
Электрический импульсный контроллер посылает входные сигналы, чтобы электромагнитная арматура привлекала движущуюся стойку.Открыть балансирующее отверстие, чтобы выпустить газ давления в задней полости диафрагмы быстро; газ под давлением в передней полости удерживает диафрагму, чтобы открыть проход, и клапан начинает очищаться.
Импульсный сигнал исчезает, и пружина арматуры работает немедленно, чтобы возобновить движение стержня, чтобы закрыть балансирующее отверстие.Газ давления в задней полости диафрагмы и пружины работают вместе, чтобы закрыть проход клапан прекращает очистку.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.

Температура окружающей среды: -25~60°C

Относительная влажность: ≤ 85%

Рабочая среда: Чистый воздух

Напряжение: AC220V/DC24V/AC110V/AC24V

Класс защиты: IP65

Срок службы диафрагмы: более миллиона циклов

Cv/Kv: Позвоните нам для подробной информации

Почему вы выбрали нас?

1: Различные стили для каждой продукции и полностью серийные пневматические продукты.
2Большой запас для быстрой доставки.
3Высокое качество с конкурентоспособной ценой.
4: Образец заказа и небольшое количество заказа приемлемы.

Вопрос: Вы можете предложить бесплатные образцы?

А: Да, но это зависит от продуктов, Пожалуйста, свяжитесь с нами. ina@pneuhydr.com или на whatsapp 0086 15168536055

Вопрос: Что вы делаете?

О: Наша сфера деятельности:обслуживание автоматов для экспортеров с полным контейнером и продажавоздушный баллон, очистка источника воздуха, соленоидный клапан,воздушный клапан,моторный клапан,Медный клапан, гидравлический клапан, гидравлический цилиндр, воздух и нефтьприспособление, датчик давленияИ так далее.

Вопрос:WКакие продукты вы можете сделать?

О: Мы можем сделать много видов нержавеющей стали, латунь, алюминийОбработка материалов.как высокийдавление Клапан / электродинамический клапан / электрический клапан /водяной клапан/Пневматический клапан/воздушный баллон/гидравлический клапан/гидравлический аккумуляторпродуктов и так далее.

Вопрос: Можно ли производить товар с нашим логотипом и брендом?

О: Да, конечно, мы можем сделать. Мы поставщики OEM на протяжении многих лет и профессионалы в производстве. Но вы должны дать нам разрешение, если это возможно.

Q: Можете ли вы предоставить оригинальные известные пневматические и гидравлические инструменты?

О: Да, мы можем поставлять такие компании, как Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser и т.д.

Вопрос: Гарантия есть?

О: Да, обычно продукция имеет гарантию качества на один год.

Вопрос: Есть ли разъем в британской или метрической системе?

А: Нить G является цилиндрической и не уплотняется, что требует дополнительных уплотнений для предотвращения утечки.и внутренние и внешние нитки становятся все теснее и теснее при затяженииУтепление достигается путем деформации нитей, и герметическое средство или лента обычно используются вместе, чтобы повысить герметический эффект.

G-приток - это цилиндрическая прямая труба, используемая для незапечатанных соединений; PT-приток - коническая трубка, которая зависит от деформации и уплотнения самой нити;NPT также коническая трубка с углом зубного профиля 60 градусов, в основном используется в Северной Америке

Вопрос: Как преобразовать единицы давления: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

Вопрос: Что обычно вызывает выгорание катушек соленоидных клапанов?

Ответ: Неправильное напряжение и hz, частое переключение, ввод пилотской головки в жидкость, проблемы с ядром клапана и пружиной,окружающая среда Горячие, сильные вибрации и т.д.

Вопрос: Что следует отметить для пневматических компонентов в условиях высокой температуры или чрезвычайно холодной среды?
