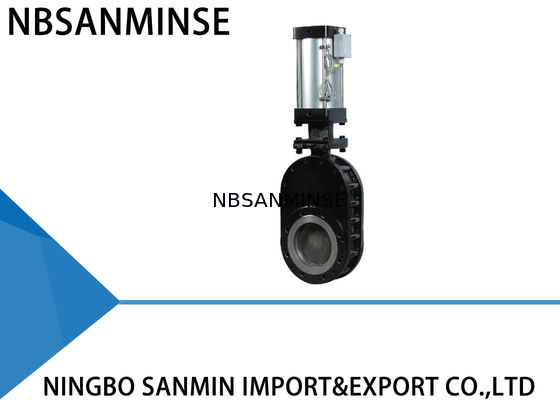

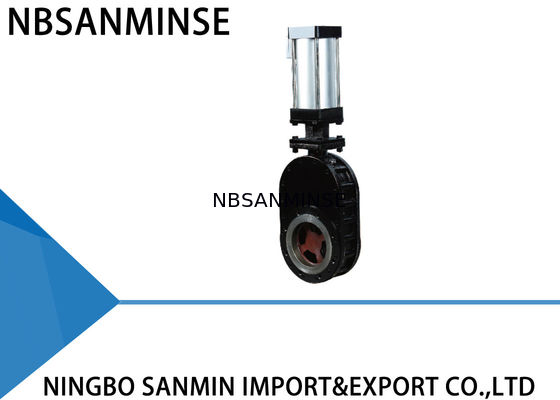

Изготовленный на заказ тип задерживающий клапан диска воздуха для фармацевтического/химических промышленностей

Запорный клапан с воздушным дисковым приводом для фармацевтической / химической промышленности

Основные характеристики

Двухдисковый клапан модели WZ644-10Q использует двойное дисковое уплотнение, а уплотнительные поверхности изготовлены из износостойкого сплава или керамики. Уплотнение на 100% герметично, а клапан обеспечивает длительный срок службы, особенно в соответствующих условиях эксплуатации. Следовательно, общая надежность системы значительно повышается.

Рабочие характеристики

При подаче воздуха в верхний порт цилиндра шток поршня опускает двойной диск и закрывает клапан. При подаче воздуха в нижний порт цилиндра шток поршня поднимает двойной диск и открывает клапан. Компрессионная пружина, расположенная между дисками и уплотнительным кольцом, прижимает диски к уплотнительному кольцу, а также обеспечивает вертикальное перемещение дисков, что помогает компенсировать тепловое расширение и сжатие деталей и гарантирует герметичное уплотнение в любых условиях. При срабатывании клапана двойной диск вращается для притирки и полировки уплотнительных поверхностей. Когда продукт проходит через клапан, любой материал, попадающий во внутреннюю камеру, удаляется за счет вихревого потока. Таким образом, клапан самоочищается. Для обеспечения эффективности очистки на месте (CIP) может быть предусмотрена дополнительная продувка воздухом. Все эти характеристики гарантируют длительный срок службы клапана и повышают надежность вашей системы.

Применение

Любые пылевидные, порошкообразные и гранулированные продукты на угольных электростанциях, металлургических заводах, предприятиях черной и цветной металлургии, в фармацевтической и химической промышленности.

Технические параметры

Максимальное рабочее давление: 1,0 МПа

Максимальное испытательное давление: 1,5 МПа

Рабочая температура: <200℃

Давление испытания на герметичность: 1,1 МПа

Монтаж и применение

1. Перед установкой убедитесь в отсутствии дефектов пневматического привода, таких как поломка или вмятина.

2. Убедитесь, что присоединительный фланец, монтажная длина, максимальное рабочее давление и номинальный диаметр соответствуют требованиям.

3. Во время установки запрещается повторно регулировать ранее затянутые шпильки и гайки. Совместите центры двух трубопроводов и диаметр клапана по одной оси. Обеспечьте ровность поверхности фланца. Равномерно приложите усилие для затяжки болта.

4. После установки подайте воздух через верхний и нижний порты цилиндра, чтобы проверить, нормально ли открывается или закрывается клапан.

5. Проверьте (при наличии) управляющий выключатель на надежность крепления, соответствие его параметров источнику питания и правильность работы в режимах полного открытия и полного закрытия.

Метод устранения неисправностей

Монтажные размеры, габаритный чертеж

Основные детали и материалы

В: Можете ли вы предложить бесплатные образцы?

О: Да, но это зависит от продукта, пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055

В: Каков ваш ассортимент?

О: Наш ассортимент включаетэкспортные услуги автоматизированных деталей полными контейнерами и продажупневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,воздушных клапанов,электрических клапанов,  латунных клапанов, гидравлических клапанов, гидравлических цилиндров, фитингов для воздуха и масла , манометров и т.д.

В:Какие типы продукции вы можете производить?О: Мы можем производить различные виды обработки из нержавеющей стали,

латуни, алюминияматериалов. например, высоконапорныеклапаны / соленоидные клапаны / электрические клапаны /водяные клапаны/пневматические клапаны /пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?

О: Да, мы можем поставить такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.

В:

Есть ли гарантия?

О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.

Меры противодействия в условиях высоких температур О:

Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренние и внешние резьбы становятся все более тугими при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используются герметик или лента.

Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.

В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²? О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг

В: Что обычно вызывает выгорание катушек соленоидного клапана?

О: Неправильное напряжение и частота, частое переключение, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,

окружающая среда

высокая температура, сильная вибрация и т.д.

В:На что следует обратить внимание при работе с пневматическими компонентами в условиях высоких или экстремально низких температур? Ключевые моменты

Меры противодействия в условиях высоких температур Меры противодействия в условиях экстремально низких температур
