Алюминиевый корпус Противовзрывный соленоидный импульсный клапан 55°C 0,3-0,7Mpa 19W
Контактное лицо : Ina Chen
Номер телефона : 0086-15168536055
WhatsApp : +8615168536055
Количество мин заказа : | 20 | Цена : | Negotiation |
---|---|---|---|
Упаковывая детали : | Полиэтиленовые пакеты, коробки, коробка, паллет или как совет клиента | Время доставки : | переговоров |
Условия оплаты : | L / C, T / T, Western Union | Поставка способности : | переговоров |
Место происхождения: | Китай | Фирменное наименование: | NBSANMINSE |
---|---|---|---|
Сертификация: | ISO9001 | Номер модели: | СМВЗ644 (1) -10 (2) - ДНК - К |
Подробная информация |
|||
Номинальное давление: | 1,0 (МПа) | Тип: | Клапан выхода |
---|---|---|---|
температуры: | ≤200℃ | Максимальная пресса теста: | 1,5 (МПа) |
DN: | 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 | Тело клапана: | литое железо |
Высокий свет: | клапан воздуха ИМПа ульс,клапан соленоида двигателя ИМПа ульс |
Характер продукции

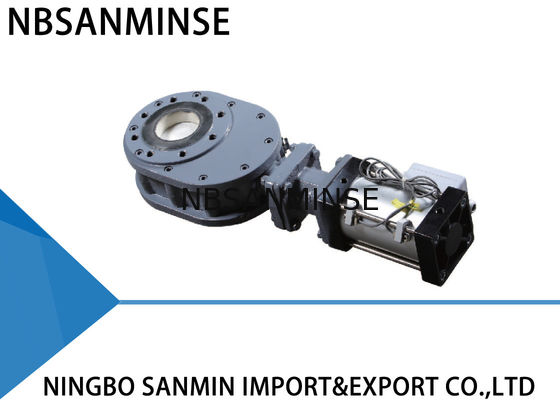

Тарельчатый клапан выхода двойной, двойная аттестация запорной заслонки ИСО9001 диска
Основное представление
Модельный клапан двух-диска ВЗ644-10К использует двойник - запечатывание и поверхности для заклеивания диска сделаны из износоустойчивого сплава или керамический. Уплотнение 100% воздухонепроницаемое и клапан достигает длинного срока службы, особенно в применениях. Следовательно, надежность всеохватывающей системы увеличена драматически.
Операционная работа
Когда воздух введен в верхнее окно в цилиндре, плунжерный шток нажимает двух-диск вниз и клапан закрыт. Когда воздух введен в более низкое окно в цилиндре, плунжерный шток нажимает двух-диск вверх и клапан раскрыт. Пружина сжатия будучи помещанными между дисками и кольцом уплотнения, силами диски диски против кольца уплотнения, и также учитывают дискам вертикальное движение, которое помощь для того чтобы компенсировать тепловое расширение и сужение частей и обеспечить герметическую укупорку под всеми условиями. Срабатывая клапан, двух-диск вращает для того чтобы сложить и отполировать поверхности для заклеивания. Когда подачи продукта через клапан, любой материал входя в внутреннюю камеру извлекаются действием подачи вортекса. Следовательно, клапан само-чистка. Продувать приточного воздуха можно обеспечить, что обеспечил представление чист-в-места. Все эти характеристики гарантируют длинное лофе обслуживания для клапана и увеличивают надежность вашей системы.
Применения
Все пыль, порошок, и зерненые продукты в угольных электростанциях, комбинатах, утюге и заводах по изготовлению стали, фармацевтическом и химические промышленности.
Технические параметры
Максимум-работая давление: 1.0МПа
Максимальное испытательное давление: 1.5МПа
Рабочая температура: <200℃
Испытательное давление утечки: 1.1МПа
Установка и применение
1. До установки, убеждайтесь что пневматический привод свободен любых дефектов как обрыв и вогнут.
2. Убеждайтесь совместный фланец, структурная длина, максимальное рабочее давение и диаметр номинал согласовывайте с требованиями.
3. Во время установки, не позволенной подрегулировать стержни и гайки которые были прикреплены первоначально. Выровняйте центр 2 трубопроводов и диаметров клапана для того чтобы быть коаксиальной. Держите поверхность фланца плоским. Равномерно придайте силу для того чтобы затянуть болт.
4. После установки, введите воздух от верхних и более низких окон в цилиндре для того чтобы увидеть ли клапан можно нормально раскрывать или закрывать.
5. Щека командный выключатель (если существующ), то для того чтобы увидеть прикреплен ли он надежно, согласовыван ли свой параметр с источником питания доступа, и ли он может правильно работать под полным отверстием и полностью заключительными условиями.
Метод диагностики
Тревоги | Причина | Метод диагностики |
Утечка в поверхности для заклеивания | Грязь между диском и поверхностью для заклеивания | Извлеките грязь |
Повредите для того чтобы загерметизировать пары кольца | Отремонтируйте или замените | |
Утечка в соединении фланца | Болт неровно привинчен | Равномерно привинтьте болт |
Повредите к поверхности фланца | Отремонтируйте поверхность фланца | |
Повредите к прокладке | Замените прокладку | |
Клапан не сумеет правильно быть раскрытым или закрытым | Депозит пыли | Извлекайте пыль регулярно |
Недостаточное воздушное давление, строгая утечка | Отремонтируйте трубопровод подачи воздуха | |
Были постареты пневматические компоненты и потерянное еффикленси | Замените поврежденные компоненты | |
Утечка заполняя коробки | Заполнять было постарет и строго было несен | Замените заполнять |
Размер установки, чертеж плана
Модель (серии а) | ДН | Л | д | К | Д | Х | н-М | 2-А |
ВЗ644-10К-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-М16 | 2-Г1/4 |
ВЗ644-10К-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-М16 | 2-Г1/4 |
ВЗ644-10К-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-М16 | 2-Г1/4 |
ВЗ644-10К-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-М16 | 2-Г1/4 |
ВЗ644-10К-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-М16 | 2-Г1/4 |
ВЗ644-10К-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-М16 | 2-Г3/8 |
ВЗ644-10К-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-М16 | 2-Г3/8 |
ВЗ644-10К-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-М16 | 2-Г3/8 |
ВЗ644-10К-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-М16 | 2-Г1/2 |
ВЗ644-10К-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-М20 | 2-Г1/2 |
Главные части и материалы
Деталь | Имя | Материал | Деталь | Имя | Материал |
1 | Тело клапана | Дуктильный утюг | 5 | Соединяясь Т-часть | Литая сталь |
2 | Бортовое тело клапана | Дуктильный утюг | 6 | Крышка конца | 45#Стел |
3 | Кольцо запечатывания | Сталь углерода + особенный сплав | 7 | Соединять шею | Литое железо Ходулар |
4 | Дисе | Сталь углерода + особенный сплав | 8 | Алюминий пневматического привода | Алюминиевый цилиндр |
