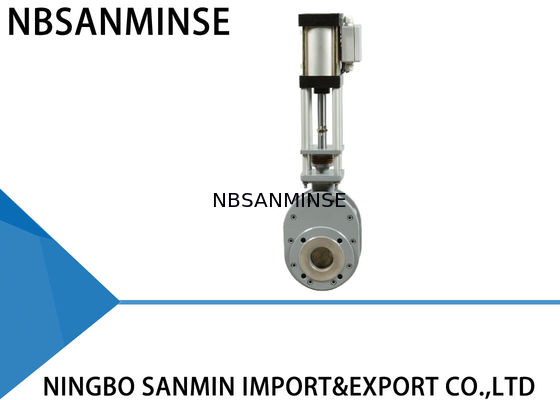

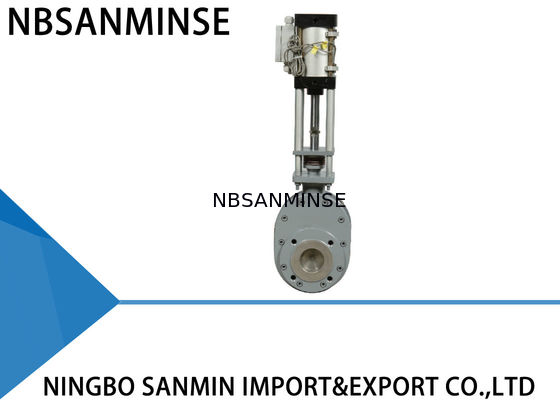

Пневматический Носк-защитный двойной клапан баланса тарельчатого клапана входа/выхода клапана дисков двойной

SMWZ644 (1 ) -10 (2 ) - DNB -( 3 ) Пневматический износостойкий двустворчатый клапан (Впускный клапан / Выпускный клапан / Балансовый клапан) Двустворчатый клапан

Главное исполнение

Двухдисковый клапан модели WZ644-10Q использует двойной дисковый уплотнитель и уплотнительные поверхности изготовлены из износостойкого сплава или керамики.,Следовательно, общая надежность системы резко повышается.

Операционная производительность

Когда воздух вводится в верхний цилиндр, поршень толкает двойной диск вниз, и клапан закрывается.Стержень поршня подталкивает двойной диск вверх и клапан открывается.Сжатие пружины помещается между дисками и печатью кольца, заставляет диски диски против печатью кольца, а также позволяет диска вертикальное движение,который помогает компенсировать тепловое расширение и сокращение деталей и обеспечивает герметичность при любых условиях При подаче клапана двойной диск вращается, чтобы обернуть и полировать уплотнительные поверхности.Любой материал, попадающий во внутреннюю камеру, удаляется по действию вихревого потока.Поэтому клапан самоочищается. Дополнительная очистка воздуха может быть обеспечена для обеспечения чистоты на месте.Все эти характеристики гарантируют длительный срок службы клапана и повышают надежность вашей системы..

Заявления

Любая пыль, порошок и гранулированные продукты на угольных электростанциях, литейных заводах, железо- и сталелитейных заводах, фармацевтической и химической промышленности.

Технические параметры

Максимальное рабочее давление: 1,0 МПа

Максимальное испытательное давление: 1,5 МПа

Рабочая температура: <200°C

Испытательное давление на утечку: 1,1 МПа

Установка и применение

1Перед установкой убедитесь, что пневматический приводящий механизм свободен от таких дефектов, как разрыв и выпуклость.

2Убедитесь, что фланц соединения, длина конструкции, максимальное рабочее давление и номинальный диаметр соответствуют требованиям.

3. Во время установки не допускается переставлять застежки и гайки, которые были первоначально закреплены. Выровнять центр двух трубопроводов и диаметр клапана так, чтобы он был коаксиальным. Держать поверхность фланца плоской.Однородно применяйте силу, чтобы затянуть болт..

4После установки ввести воздух из верхнего и нижнего отверстий цилиндров, чтобы проверить, может ли клапан открываться или закрываться нормально.

5. Проверьте переключатель управления (если он существует), чтобы убедиться, что он надежно закреплен, что его параметр соответствует источнику питания доступа,и может ли он правильно работать при условиях полного открытия и полного закрытия .

Способ устранения неполадок

Основные части и материалы
