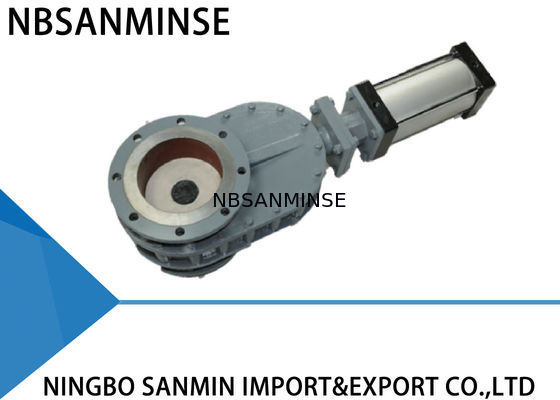

СМВЗ644 - ДНК - удар разделенный к диска задерживающего клапана двойника 100% воздухонепроницаемое Эко дружелюбное

SMWZ644 -ДНК -C Разделительный дисковый обратный клапан с двойным диском, 100% герметичность, экологичность

Основные характеристики

Двухдисковый клапан модели WZ644-10Q использует двойное дисковое уплотнение, а уплотнительные поверхности изготовлены из износостойкого сплава или керамики. Уплотнение на 100% герметично, а клапан обеспечивает длительный срок службы, особенно в определенных применениях. Следовательно, общая надежность системы значительно повышается.

Рабочие характеристики

Когда воздух подается в верхнее отверстие цилиндра, шток поршня толкает двойной диск вниз, и клапан закрывается. Когда воздух подается в нижнее отверстие цилиндра, шток поршня толкает двойной диск вверх, и клапан открывается. Компрессионная пружина, расположенная между дисками и уплотнительным кольцом, прижимает диски к уплотнительному кольцу, а также обеспечивает вертикальное перемещение дисков, что помогает компенсировать тепловое расширение и сжатие деталей и гарантирует герметичное уплотнение в любых условиях. При срабатывании клапана двойной диск вращается, притирая и полируя уплотнительные поверхности. Когда продукт проходит через клапан, любой материал, попадающий во внутреннюю камеру, удаляется за счет вихревого потока. Таким образом, клапан самоочищается. Может быть предусмотрена дополнительная продувка воздухом для обеспечения эффективности очистки на месте. Все эти характеристики гарантируют длительный срок службы клапана и повышают надежность вашей системы.

Применение

Любые пылевидные, порошкообразные и гранулированные продукты на угольных электростанциях, металлургических заводах, предприятиях черной и цветной металлургии, в фармацевтической и химической промышленности.

Технические параметры

Максимальное рабочее давление: 1,0 МПа

Максимальное испытательное давление: 1,5 МПа

Рабочая температура: <200℃

Давление испытания на герметичность: 1,1 МПа

Установка и применение

1. Перед установкой убедитесь в отсутствии дефектов пневматического привода, таких как поломка или вмятина.

2. Убедитесь, что присоединительный фланец, монтажная длина, максимальное рабочее давление и номинальный диаметр соответствуют требованиям.

3. Во время установки запрещается регулировать ранее затянутые шпильки и гайки. Совместите центры двух трубопроводов и диаметр клапана так, чтобы они были соосны. Обеспечьте ровность поверхности фланца. Равномерно приложите усилие для затяжки болта.

4. После установки подайте воздух через верхнее и нижнее отверстия цилиндра, чтобы проверить, нормально ли открывается или закрывается клапан.

5. Проверьте управляющий переключатель (если имеется), чтобы убедиться в его надежном креплении, соответствии его параметров источнику питания и корректной работе в условиях полного открытия и полного закрытия.

Метод устранения неисправностей

Основные детали и материалы

В: Можете ли вы предложить бесплатные образцы?

О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055

В: Какова сфера вашей деятельности?

О: Наша сфера деятельности -услуги экспортера автоматизированных деталей полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, соленоидных клапанов,пневматических клапанов,моторизованных клапанов,  латунных клапанов, гидравлических клапанов, гидравлических цилиндров, пневматических и гидравлических фитингов, манометров и т.д.

В: Какие типы продукции вы можете производить?О: Мы можем производить многие виды обработки нержавеющей стали,,

латуни, алюминияматериалов. например, высокодавлениеклапаны / соленоидные клапаны / электрические клапаны / водяные клапаны/ пневматические клапаны/пневматические цилиндры/гидравлические клапаны/гидравлические аккумуляторы и так далее.В: Может ли продукт быть изготовлен с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся поставщиком OEM в течение многих лет и профессионально занимаемся этим. Но вы должны предоставить нам разрешение, если это возможно.

В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические приборы известных брендов?

О: Да, мы можем поставить такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.

В:

Есть ли гарантия?

Ключевой момент В: Разъем в британской или метрической системе? В чем разница между резьбами PT, NPT и G?

О:

Резьба G цилиндрическая и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT конические, и внутренние и наружные резьбы становятся все плотнее при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используются герметик или лента.

Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT также является конической трубой с углом профиля зуба 60 градусов, в основном используется в Северной Америке. В: Как конвертировать единицы давления: МПа, бар, psi, кг/см ²?

О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг

В: Что обычно вызывает выгорание катушек соленоидного клапана?

О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,

окружающая среда

высокая температура, сильная вибрация и т.д.В: На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур?

Ключевой момент Меры противодействия в условиях высоких температур
