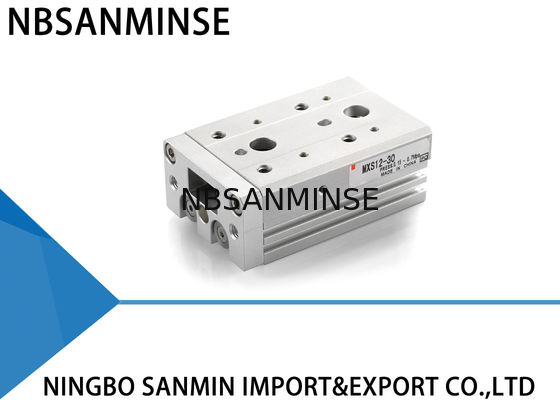

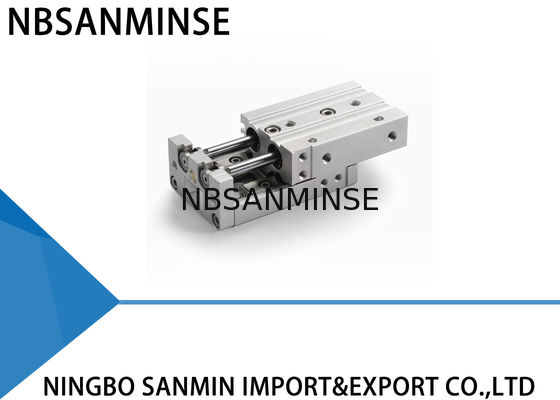

Пневматический слайд-стол MXS SMC, двухсторонний пневматический цилиндр
Технические характеристики
Рабочая среда: Воздух
Тип действия: Двухсторонний
Рабочее давление: от 0,15 до 0,7 МПа
Испытательное давление: 1,05 МПа
Температура окружающей среды и рабочей среды: от -10 до 60°C
Скорость поршня: от 50 до 500 мм/с
Амортизация: Резиновый буфер (стандартный, с регулятором хода)
Амортизатор (опционально)
Смазка: Без смазки
Автоматический выключатель (опция): Герконовый автоматический выключатель (2-проводной, 3-проводной)
Твердотельный автоматический выключатель (2-проводной, 3-проводной)
Твердотельный автоматический выключатель с 2-цветной индикацией (2-проводной, 3-проводной)
Допуск длины хода: +1 мм
0 мм
Опции
| Варианты регулятора |
С регулятором хода |
Выдвижной конец (AS) |
Диапазон регулировки хода от 0 до 5 мм |
| Втягивающий конец (AT) |
| Регулятор с обеих сторон (A) |
| С амортизатором |
Выдвижной конец (BS) |
С амортизатором недоступен для серии MXS6. |
| Втягивающий конец (BT) |
| Амортизатор с обеих сторон (B) |
| Функциональные опции |
С буфером (F) |
С фиксатором конца недоступен для серии MXS6 |
Теоретическая выходная мощность
| Диаметр цилиндра (мм) |
Диаметр штока (мм) |
Направление работы |
Площадь поршня (мм²) |
Рабочее давление (МПа) |
| 0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
| 6 |
3 |
ВЫХОД |
57 |
11 |
17 |
23 |
29 |
34 |
40 |
| ВХОД |
42 |
8 |
13 |
17 |
21 |
25 |
29 |
| 8 |
4 |
ВЫХОД |
101 |
20 |
30 |
40 |
51 |
61 |
71 |
| ВХОД |
75 |
15 |
23 |
30 |
38 |
45 |
53 |
| 12 |
6 |
ВЫХОД |
226 |
45 |
68 |
90 |
113 |
136 |
158 |
| ВХОД |
170 |
34 |
51 |
68 |
85 |
102 |
119 |
| 16 |
8 |
ВЫХОД |
402 |
80 |
121 |
161 |
201 |
241 |
281 |
| ВХОД |
302 |
60 |
91 |
121 |
151 |
181 |
211 |
| 20 |
10 |
ВЫХОД |
628 |
126 |
188 |
251 |
314 |
377 |
440 |
| ВХОД |
471 |
94 |
141 |
188 |
236 |
283 |
330 |
| 25 |
12 |
ВЫХОД |
982 |
196 |
295 |
393 |
491 |
589 |
687 |
| ВХОД |
756 |
151 |
227 |
3021 |
378 |
454 |
529 |
Почему выбирают нас
1: Различные стили для каждого продукта и полная серия пневматических продуктов.
2: Большой запас для быстрой доставки.
3: Высокое качество по конкурентоспособной цене.
4: Приемлемы образцы заказов и заказы малого количества.
5: Гарантированное надежное качество и активное послепродажное обслуживание
6: Один год гарантии качества
В: Могли бы вы предложить бесплатные образцы?
О: Да, но это зависит от продукта, Пожалуйста, свяжитесь с нами ina@pneuhydr.com или WhatsApp 0086 15168536055
В: Какова ваша сфера деятельности?
О: Наша сфера деятельности -услуги экспортера автоматизированных деталей с полным контейнером, и продажапневматических цилиндров, устройств подготовки воздуха, электромагнитных клапанов,пневматических клапанов,моторизованных клапанов, латунных клапанов, гидравлических клапанов, гидравлических цилиндров, фитингов для воздуха и маслаи фитингов, манометрови т.д.
В:Какие типы продуктов вы можете производить?О: Мы можем производить многие виды обработки из нержавеющей стали
, латуни, алюминияматериалов. например, высокодавлениеклапаны / электромагнитные клапаны / электрические клапаны /водяные клапаны/ пневматические клапаны/ пневматические цилиндры/ гидравлические клапаны/гидравлические аккумуляторыи так далее.В: Можно ли изготовить продукт с нашим логотипом и брендом?О: Да, конечно, мы можем изготовить. Мы являемся OEM-поставщиком в течение многих лет и профессионально занимаемся этим. Но вам нужно предоставить нам разрешение, если это возможно.В: Можете ли вы предоставить оригинальные известные пневматические и гидравлические, инструментальные брендовые товары?
О: Да, мы можем поставлять такие бренды, как Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser и т.д.
В:
Есть ли гарантия?
О: Да, как правило, на продукцию предоставляется гарантия качества сроком на один год.
Меры противодействия в условиях высоких температур О:
Резьба G является цилиндрической и не герметизируется самостоятельно, требуя дополнительных прокладок для предотвращения утечек. PT и NPT являются коническими, и внутренние и внешние резьбы становятся все туже при затягивании. Герметизация достигается за счет деформации резьбы, и для усиления герметизирующего эффекта обычно используется герметик или лента.
Резьба G - это цилиндрическая прямая труба, используемая для негерметичных соединений; резьба PT - это коническая труба, которая полагается на деформацию и герметизацию самой резьбы; NPT - это также коническая труба с углом профиля зуба 60 градусов, в основном используемая в Северной Америке.
В: Как конвертировать единицы давления: МПа, бар, psi, кг/см²? О: 1 МПа = 10 бар ≈ 145 psi ≈ 10 кг
В: Что обычно вызывает выгорание катушек электромагнитных клапанов?
О: Неправильное напряжение и частота, частые переключения, попадание жидкости в пилотную головку, проблемы с сердечником клапана и пружиной,
окружающая среда
высокая температура, сильная вибрация и т. д.
В:На что следует обратить внимание при использовании пневматических компонентов в условиях высоких или экстремально низких температур? Ключевой момент
Меры противодействия в условиях высоких температур Меры противодействия в условиях экстремально низких температур
| Уплотнения |
Фторкаучук, ПТФЭ |
Низкотемпературный нитрил, силиконовый каучук, полиуретан |
| Смазка |
Высокотемпературная синтетическая смазка (низкая летучесть) |
Низкотемпературная смазка (низкая температура застывания, низкая вязкость) |
| Обработка воздуха |
Усиленное охлаждение, эффективное удаление воды |
Сушка до сверхнизкой точки росы (холодильный + адсорбционный тип), обогрев |
| Металлические компоненты |
Резерв зазоров для расширения |
Выбирайте материалы с низкотемпературной ударной вязкостью, предотвращайте утечки из-за холодной усадки |
| Управляющие компоненты |
Катушки с высокотемпературным классом, теплоотвод, низкое энергопотребление |
Устанавливайте изоляционные коробки, локальный обогрев, предотвращайте холодную конденсацию |
| Монтаж |
Держитесь подальше от источников тепла, добавляйте теплоизоляционные пластины |
Избегайте воздействия ветра и снега, оборачивайте теплоизоляционными материалами |
|
|
|
